GAKO 10 z mechaniczną kotwą do betonu 10 × 150 mm

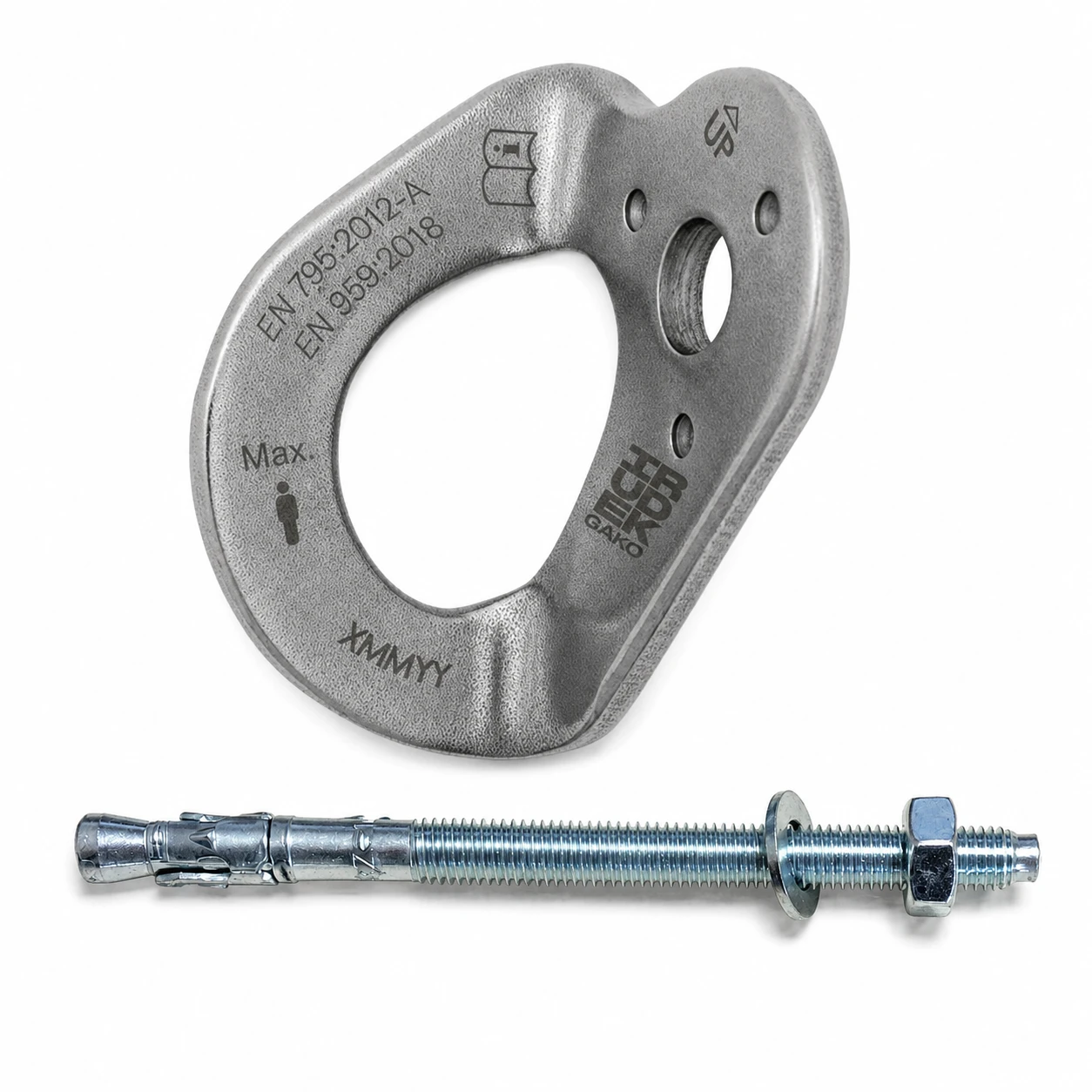

IRUDEK GAKO 10 z kotwą do betonu to zestaw przeznaczony do wykonania stałego punktu kotwiczącego dla jednej osoby na odpowiednio dobranej konstrukcji betonowej. W komplecie znajduje się certyfikowany punkt kotwiczący GAKO 10 wykonany ze stali nierdzewnej AISI 304 oraz mechaniczna kotwa M10 o długości 15 cm wraz z podkładką i nakrętką.

GAKO 10 stanowi miejsce połączenia konstrukcji nośnej z indywidualnym systemem chroniącym użytkownika przed upadkiem z wysokości. Może współpracować z odpowiednio dobranymi szelkami bezpieczeństwa, linką z amortyzatorem, urządzeniem samohamownym, systemem ograniczającym dostęp do krawędzi lub innym kompatybilnym podsystemem asekuracyjnym.

Punkt jest przeznaczony dla jednego użytkownika, posiada deklarowaną wytrzymałość 25 kN i spełnia wymagania norm EN 795:2012 typ A oraz EN 959:2018.

Punkt kotwiczący ze stali nierdzewnej AISI 304

GAKO 10 wykonano ze stali nierdzewnej AISI 304, zapewniającej wysoką odporność mechaniczną oraz bardzo dobrą odporność na korozję. Dzięki temu punkt może być stosowany zarówno wewnątrz obiektów, jak i na zewnętrznych konstrukcjach.

Warunki środowiskowe należy jednak uwzględnić również przy doborze elementu mocującego. Odporność samego GAKO na korozję nie oznacza automatycznie, że każda kotwa mechaniczna będzie odpowiednia do tego samego środowiska.

Wytrzymałość 25 kN

Deklarowana wytrzymałość punktu kotwiczącego wynosi 25 kN. Pozwala to stosować GAKO 10 jako profesjonalny element systemów ochrony przed upadkiem z wysokości.

Wytrzymałość samego punktu nie jest jednak równoznaczna z nośnością kompletnego mocowania. Na bezpieczeństwo całej instalacji wpływają również właściwości betonu, parametry kotwy, głębokość osadzenia, odległość od krawędzi oraz prawidłowość wykonania montażu.

Mocowanie M10

GAKO 10 został zaprojektowany do montażu za pomocą elementu mocującego M10. Do zestawu dołączona jest mechaniczna kotwa do betonu o średnicy nominalnej 1 cm i długości 15 cm.

Takie rozwiązanie ułatwia skompletowanie podstawowych elementów potrzebnych do instalacji punktu, ale ostateczna przydatność kotwy musi być każdorazowo potwierdzona dla konkretnej konstrukcji betonowej.

Szeroki otwór do wpinania zatrzaśników

Charakterystyczny kształt GAKO zapewnia dużą przestrzeń do wygodnego wpinania kompatybilnych zatrzaśników stosowanych w profesjonalnym sprzęcie asekuracyjnym.

Zaokrąglona wewnętrzna krawędź otworu pomaga ograniczać miejscowe tarcie pomiędzy punktem a karabinkiem. Jest to szczególnie istotne na stanowiskach regularnie wykorzystywanych podczas prac serwisowych, konserwacyjnych i obsługowych.

Trzy wypustki antyrotacyjne

Na tylnej powierzchni punktu znajdują się trzy wypustki stabilizujące. Po prawidłowym zamontowaniu elementy te pomagają ograniczyć obracanie się GAKO względem konstrukcji.

Rozwiązanie poprawia stabilność punktu podczas wpinania wyposażenia i pomaga zachować jego właściwe położenie podczas użytkowania.

Montaż na konstrukcjach pionowych

GAKO 10 jest przeznaczony przede wszystkim do montażu na odpowiednio wytrzymałych pionowych elementach konstrukcyjnych, takich jak betonowe ściany, słupy i nadproża.

Jeżeli warunki stanowiska na to pozwalają, punkt powinien zostać umieszczony możliwie wysoko względem użytkownika. Odpowiednia lokalizacja pomaga ograniczyć potencjalną drogę swobodnego spadania oraz niekorzystne obciążenia dynamiczne występujące podczas zatrzymania upadku.

Mechaniczna kotwa do betonu

W zestawie znajduje się mechaniczna kotwa M10 o długości 15 cm wraz z podkładką i nakrętką. Element służy do zamocowania GAKO 10 do odpowiednio dobranego podłoża betonowego.

Kotwa nie jest uniwersalnym mocowaniem odpowiednim do każdego rodzaju betonu. Przed instalacją należy zweryfikować parametry konstrukcji oraz wymagania producenta elementu mocującego.

Znaczenie mają między innymi klasa i stan betonu, grubość elementu konstrukcyjnego, wymagane zagłębienie, odległość od krawędzi i innych punktów mocowania, sposób wykonania otworu oraz wymagany moment dokręcenia.

Zgodność punktu a element montażowy

Normy EN 795:2012 typ A oraz EN 959:2018 dotyczą punktu kotwiczącego IRUDEK GAKO 10. Dołączona kotwa mechaniczna jest elementem montażowym i jej przydatność musi zostać oceniona oddzielnie dla konkretnego miejsca instalacji.

Oznacza to, że samo zastosowanie GAKO 10 wraz z kotwą M10 nie zwalnia instalatora z obowiązku sprawdzenia podłoża oraz parametrów kompletnego zamocowania.

Minimalna wytrzymałość kompletnego zakotwienia

Konstrukcja nośna wraz z prawidłowo wykonanym zakotwieniem powinna zapewniać co najmniej 12 kN wytrzymałości statycznej, o ile dokumentacja techniczna systemu lub projekt stanowiska nie wymagają wartości wyższej.

W przypadku wątpliwości dotyczących konstrukcji należy zastosować odpowiednią ocenę techniczną lub badanie zakotwienia przed dopuszczeniem stanowiska do użytkowania.

Kontrola przed użyciem i przeglądy okresowe

Przed każdym użyciem należy sprawdzić stan punktu, kotwy oraz konstrukcji nośnej. Niedopuszczalne są między innymi poluzowanie mocowania, pęknięcia, odkształcenia, nadmierna korozja lub inne uszkodzenia mogące wpływać na bezpieczeństwo.

Punkt powinien być poddawany okresowej kontroli przez osobę kompetentną nie rzadziej niż raz na 12 miesięcy. W trudnych warunkach środowiskowych lub przy intensywnym użytkowaniu częstotliwość kontroli może wymagać zwiększenia.

Po zatrzymaniu upadku punkt i wszystkie elementy systemu, które zostały obciążone, należy natychmiast wycofać z użytkowania do czasu przeprowadzenia kontroli i ponownego dopuszczenia.

Wyłącznie do zabezpieczania osób

IRUDEK GAKO 10 jest przeznaczony do ochrony człowieka przed upadkiem z wysokości. Nie należy wykorzystywać go jako punktu transportowego ani do podnoszenia, ciągnięcia lub zawieszania ładunków.

Parametry

• Model: GAKO 10

• Rodzaj: stały punkt kotwiczący

• Liczba użytkowników: 1 osoba

• Normy punktu: EN 795:2012 typ A, EN 959:2018

• Deklarowana wytrzymałość punktu: 25 kN

• Mocowanie: M10

• Materiał GAKO 10: stal nierdzewna AISI 304

• Element mocujący w zestawie: mechaniczna kotwa do betonu M10

• Średnica nominalna kotwy: 1 cm

• Długość kotwy: 15 cm

• Dodatkowe elementy: podkładka i nakrętka

• Liczba wypustek antyrotacyjnych: 3

• Minimalna wymagana wytrzymałość kompletnego zakotwienia: 12 kN

• Kontrola okresowa: minimum raz na 12 miesięcy

• Warunki użytkowania: wewnątrz i na zewnątrz po właściwym doborze mocowania i uwzględnieniu środowiska

Zastosowanie

• Stałe punkty kotwiczące na konstrukcjach betonowych

• Prace na wysokości

• Prace instalacyjne i konserwacyjne

• Betonowe ściany, słupy i nadproża

• Obsługa urządzeń oraz konstrukcji przemysłowych

• Stałe stanowiska serwisowe

• Prace elewacyjne

• Przyłączanie urządzeń samohamownych

• Przyłączanie linek z amortyzatorem energii

• Systemy ograniczające dostęp do strefy zagrożenia

• Indywidualne systemy powstrzymywania spadania

IRUDEK GAKO 10 z kotwą do betonu to praktyczny komplet do przygotowania stałego punktu asekuracyjnego dla jednej osoby. Nierdzewna konstrukcja GAKO 10, wytrzymałość 25 kN, duży otwór do wpinania zatrzaśników oraz elementy antyrotacyjne zapewniają funkcjonalne rozwiązanie do profesjonalnych stanowisk pracy na wysokości. Dołączona kotwa M10 o długości 15 cm ułatwia skompletowanie instalacji, natomiast jej ostateczny dobór oraz nośność konstrukcji betonowej należy każdorazowo zweryfikować przed montażem.
