GAKO 12 z mechaniczną kotwą do betonu 12 × 160 mm

GAKO 12 z mechaniczną kotwą do betonu 12 × 160 mm

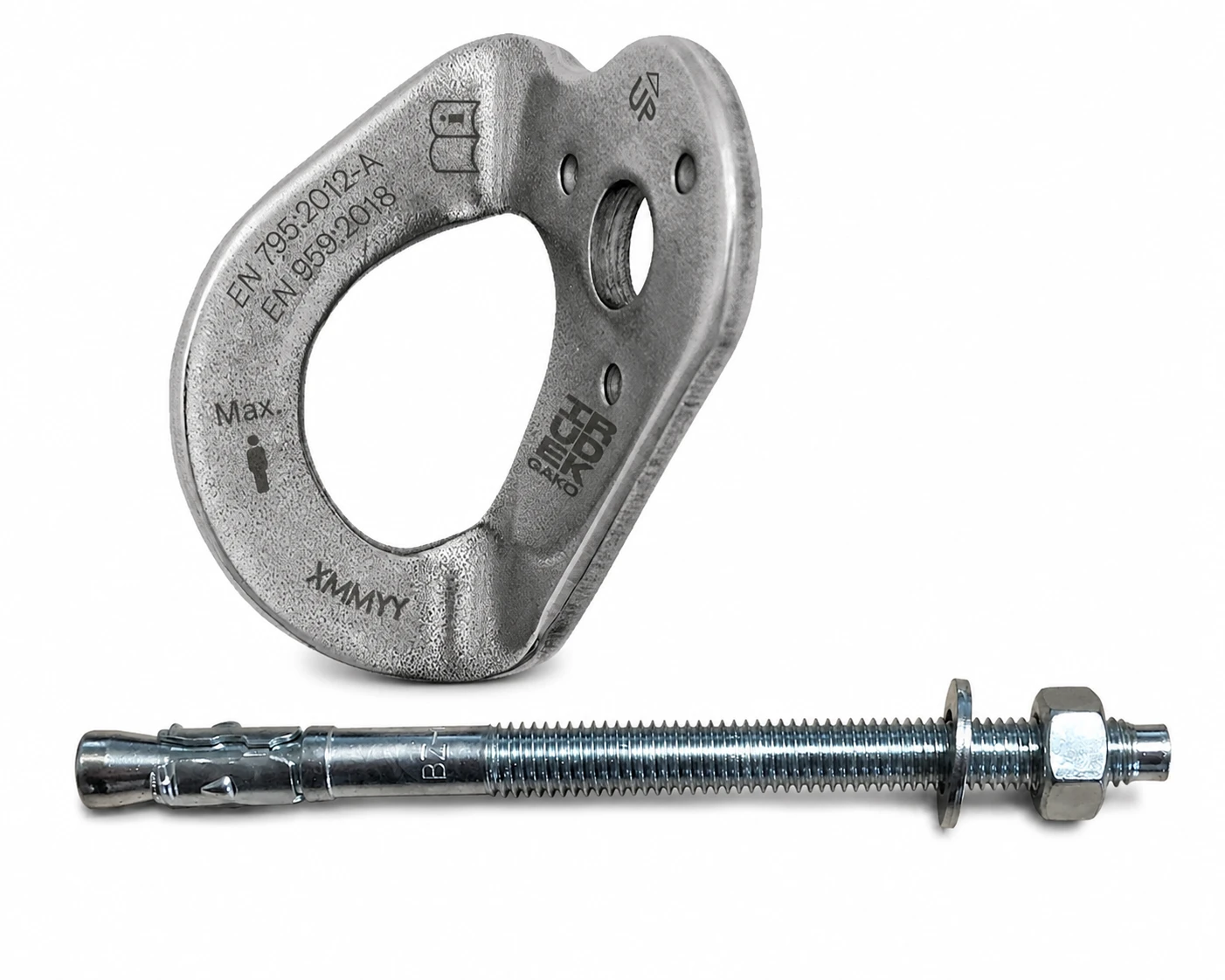

IRUDEK GAKO 12 z kotwą do betonu to zestaw przeznaczony do przygotowania stałego punktu kotwiczącego dla jednej osoby na odpowiednio wytrzymałej konstrukcji betonowej. W komplecie znajduje się wykonany ze stali nierdzewnej punkt kotwiczący GAKO 12 oraz mechaniczna kotwa M12 o długości 16 cm wraz z podkładką i nakrętką.

GAKO 12 jest certyfikowanym elementem kotwiczącym o deklarowanej wytrzymałości 25 kN, przeznaczonym do przyłączania indywidualnych systemów ochrony przed upadkiem z wysokości. Może współpracować z prawidłowo dobranymi szelkami bezpieczeństwa, linkami z amortyzatorem, urządzeniami samohamownymi oraz innymi komponentami systemu asekuracyjnego.

Zestaw ułatwia skompletowanie elementów potrzebnych do wykonania punktu na betonie, jednak dobór mechanicznej kotwy i ocena konstrukcji nośnej muszą zostać wykonane indywidualnie dla miejsca montażu. Certyfikacja GAKO nie oznacza automatycznej certyfikacji każdego połączenia wykonanego przy użyciu dowolnego elementu mocującego.

Certyfikowany punkt kotwiczący GAKO 12

GAKO 12 jest punktem kotwiczącym przeznaczonym do stosowania jako element indywidualnego systemu ochrony przed upadkiem. Spełnia wymagania EN 795:2012 typ A oraz EN 959:2018.

Konstrukcja została przygotowana dla jednego użytkownika i osiąga deklarowaną wytrzymałość 25 kN. Punkt może być instalowany między innymi na pionowych powierzchniach konstrukcyjnych, takich jak ściany, słupy i nadproża, po odpowiednim zaprojektowaniu mocowania.

Stal nierdzewna AISI 304

GAKO 12 wykonano ze stali nierdzewnej AISI 304. Materiał zapewnia wysoką odporność mechaniczną oraz bardzo dobrą odporność na korozję, dzięki czemu punkt może być stosowany zarówno wewnątrz budynków, jak i na zewnętrznych konstrukcjach.

Warunki środowiskowe należy jednak uwzględnić również przy doborze elementu mocującego. Odporność samego GAKO na korozję nie oznacza, że każda zastosowana kotwa będzie odpowiednia do tego samego środowiska.

Wytrzymałość 25 kN

Deklarowana wytrzymałość punktu GAKO wynosi 25 kN. Pozwala to wykorzystywać go jako element profesjonalnych systemów zabezpieczających użytkownika podczas pracy na wysokości.

Parametru wytrzymałości samego punktu nie należy utożsamiać z nośnością gotowego zamocowania. Ostateczna wytrzymałość instalacji zależy również od kotwy, jakości betonu, głębokości osadzenia, odległości od krawędzi i sposobu montażu.

Mocowanie M12

GAKO 12 posiada otwór przystosowany do elementu mocującego M12. W zestawie zastosowano mechaniczną kotwę o średnicy nominalnej 1,2 cm i długości 16 cm.

Dłuższy element montażowy pozwala na odpowiednie osadzenie w konstrukcji w konfiguracjach, w których parametry podłoża i instrukcja producenta kotwy dopuszczają takie zastosowanie.

Szeroki otwór do wpinania zatrzaśnika

Kształt GAKO został zaprojektowany z myślą o wygodnym przyłączaniu sprzętu asekuracyjnego. Duży otwór zapewnia odpowiednią przestrzeń do wpinania kompatybilnych zatrzaśników.

Zaokrąglona wewnętrzna powierzchnia ogranicza punktowe oddziaływanie na karabinek i zmniejsza tarcie podczas normalnego użytkowania.

Trzy wypustki antyrotacyjne

Na tylnej stronie punktu znajdują się trzy wypustki stabilizujące. Po prawidłowym osadzeniu i dokręceniu pomagają ograniczyć obracanie się GAKO względem powierzchni montażowej.

Rozwiązanie poprawia stabilność punktu podczas wpinania sprzętu i użytkowania systemu oraz pomaga utrzymać właściwe położenie elementu na konstrukcji.

Montaż na konstrukcjach pionowych

GAKO 12 może być stosowany na odpowiednio wytrzymałych konstrukcjach pionowych, między innymi ścianach, słupach i nadprożach. Jeśli organizacja stanowiska na to pozwala, punkt powinien zostać umieszczony możliwie wysoko względem użytkownika.

Ograniczenie wysokości potencjalnego upadku zmniejsza drogę spadania i siły występujące w systemie. Położenie punktu musi jednak wynikać z prawidłowo wykonanej oceny ryzyka i projektu systemu.

Mechaniczna kotwa do betonu

Do zestawu dołączona jest mechaniczna kotwa M12 o długości 16 cm, podkładka oraz nakrętka. Element mocujący umożliwia wykonanie połączenia z odpowiednio dobranym podłożem betonowym.

Kotwa nie jest uniwersalnym elementem odpowiednim do każdego rodzaju betonu. Przed montażem należy zweryfikować parametry konstrukcji oraz wymagania producenta mocowania.

Znaczenie mają w szczególności klasa i stan betonu, jego grubość, głębokość kotwienia, odległości od krawędzi i innych kotew, sposób wykonania otworu, średnica wiertła oraz wymagany moment dokręcenia.

Ważne informacje dotyczące bezpieczeństwa montażu

Zgodność z EN 795:2012 typ A oraz EN 959:2018 odnosi się do punktu kotwiczącego GAKO 12. Dołączona kotwa jest elementem montażowym i jej przydatność musi zostać potwierdzona dla konkretnego podłoża i warunków instalacji.

Konstrukcja nośna wraz z wykonanym zakotwieniem powinna zapewniać wymaganą dla danego zastosowania odporność, przy czym dla wskazanej konfiguracji należy przyjąć co najmniej 12 kN wytrzymałości statycznej, o ile instrukcja kompletnego systemu lub wymagania projektowe nie przewidują wartości wyższej.

Instalację powinien wykonywać personel posiadający odpowiednią wiedzę dotyczącą systemów kotwiczących oraz mocowań do betonu.

Kontrola i przeglądy

Przed każdym użyciem należy skontrolować stan punktu GAKO, elementu mocującego oraz konstrukcji, na której został zamontowany. Niedopuszczalne są między innymi widoczne odkształcenia, pęknięcia, poluzowanie mocowania lub inne uszkodzenia mogące wpływać na bezpieczeństwo.

Punkt powinien być poddawany okresowej kontroli przez osobę kompetentną nie rzadziej niż co 12 miesięcy. Częstotliwość może być większa, jeżeli wymagają tego warunki użytkowania, środowisko pracy lub obowiązujące procedury.

Po zatrzymaniu upadku punkt oraz wszystkie elementy systemu, na które zadziałało obciążenie, należy wycofać z użytkowania do czasu przeprowadzenia odpowiedniej kontroli i ponownego dopuszczenia.

Wyłącznie do ochrony osób

GAKO 12 jest przeznaczony do zabezpieczania człowieka przed upadkiem z wysokości. Nie może być używany jako uchwyt transportowy, punkt do podnoszenia materiałów ani element do zawieszania ładunków.

Parametry

• Model: GAKO 12

• Rodzaj: stały punkt kotwiczący

• Liczba użytkowników: 1 osoba

• Normy punktu kotwiczącego: EN 795:2012 typ A, EN 959:2018

• Deklarowana wytrzymałość GAKO 12: 25 kN

• Mocowanie punktu: M12

• Materiał GAKO 12: stal nierdzewna AISI 304

• Element mocujący w zestawie: mechaniczna kotwa do betonu M12

• Długość kotwy: 16 cm

• Średnica nominalna kotwy: 1,2 cm

• Dodatkowe elementy montażowe: podkładka i nakrętka

• Wypustki antyrotacyjne: 3

• Liczba użytkowników: 1

• Zalecana minimalna wytrzymałość kompletnego zakotwienia: 12 kN

• Kontrola okresowa: minimum raz na 12 miesięcy

• Zastosowanie GAKO: wewnątrz i na zewnątrz, po właściwym dobraniu mocowania do środowiska

Zastosowanie

• Stałe punkty asekuracyjne na konstrukcjach betonowych

• Prace konserwacyjne i serwisowe

• Prace na elewacjach

• Ściany, słupy i nadproża betonowe

• Stanowiska obsługi maszyn i instalacji

• Prace przemysłowe

• Dostęp do trudno osiągalnych miejsc

• Przyłączanie urządzeń samohamownych

• Przyłączanie linek i systemów z amortyzacją energii

• Systemy ograniczające dostęp do strefy zagrożenia

• Indywidualne systemy ochrony przed upadkiem

IRUDEK GAKO 12 z kotwą do betonu to praktyczny komplet umożliwiający przygotowanie stałego punktu kotwiczącego dla jednej osoby. GAKO wykonany ze stali nierdzewnej AISI 304 zapewnia wytrzymałość 25 kN, szeroki otwór do wygodnego wpinania sprzętu oraz trzy elementy antyrotacyjne. Dołączona kotwa M12 o długości 16 cm ułatwia skompletowanie instalacji, przy czym jej ostateczny dobór oraz przydatność konstrukcji betonowej muszą zostać każdorazowo zweryfikowane dla konkretnego miejsca montażu.
