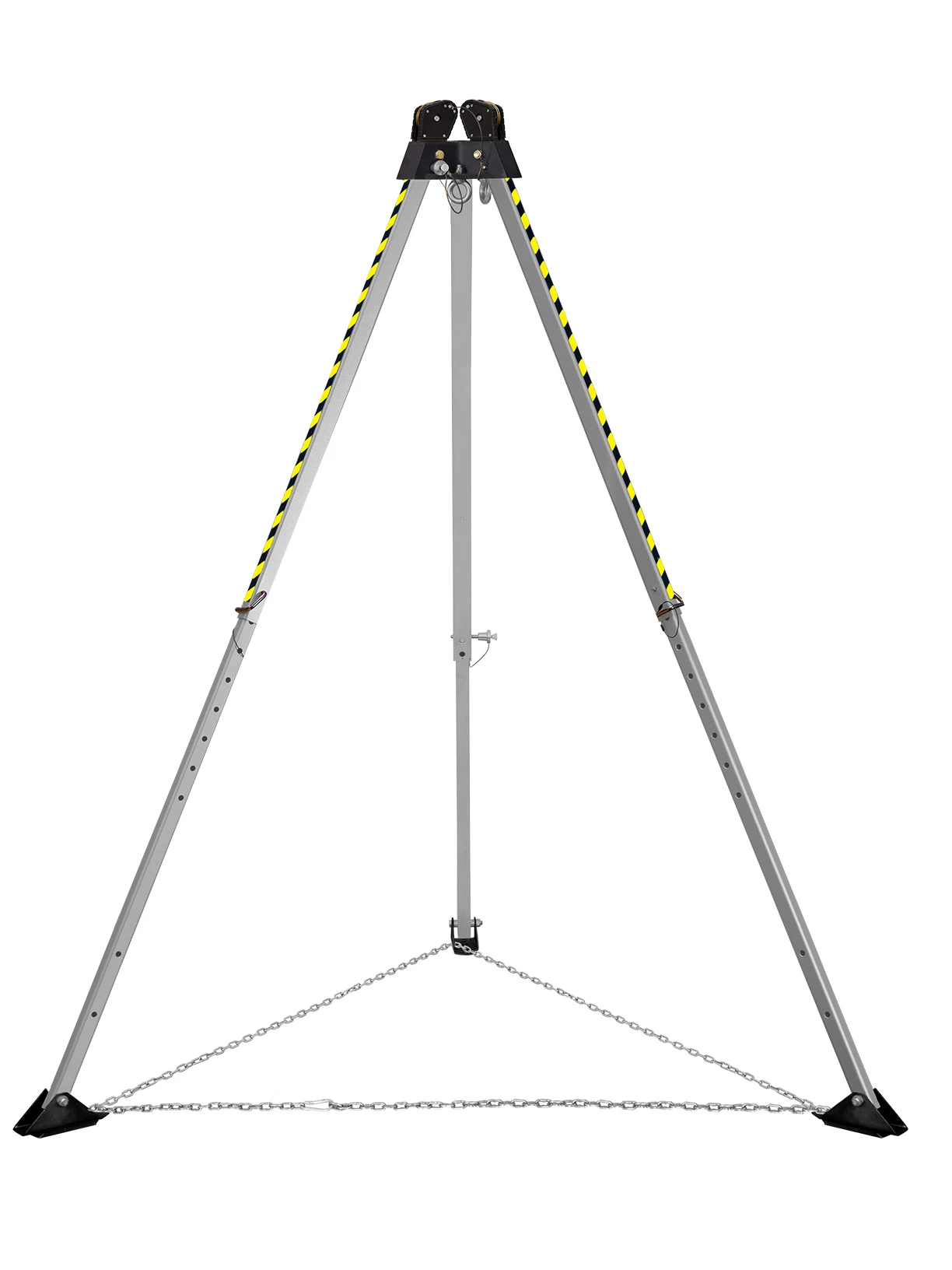

Irudek TRIP 4 trójnóg kotwiczący 222–314 cm z dwoma kołami pasowymi

Irudek TRIP 4  trójnóg kotwiczący 222–314 cm z dwoma kołami pasowymi

Irudek TRIP 4 to profesjonalny, przenośny trójnóg kotwiczący przeznaczony do organizowania bezpiecznych stanowisk podczas pracy w przestrzeniach zamkniętych. Konstrukcja umożliwia przygotowanie punktu kotwiczenia nad studzienką, włazem, zbiornikiem, komorą techniczną lub innym pionowym wejściem wymagającym zastosowania systemu ochrony przed upadkiem albo wyposażenia ratowniczego.

Model TRIP 4 wyróżnia się dużym zakresem wysokości od 222 do 314 cm oraz rozstawem od 170 do 245 cm, dzięki czemu może być stosowany nad większymi otworami oraz w miejscach wymagających wyżej położonego punktu kotwiczenia.

Trójnóg posiada dwa aluminiowe pierścienie kotwiczące oraz dwa wbudowane koła pasowe, umożliwiające prowadzenie kilku elementów systemu i przygotowanie bardziej rozbudowanych konfiguracji roboczych oraz ratowniczych. Konstrukcja wytrzymuje obciążenie do 500 kg i jest przeznaczona do zabezpieczenia jednego użytkownika.

Regulowana wysokość od 222 do 314 cm

TRIP 4 umożliwia regulację wysokości w szerokim zakresie, co pozwala dopasować położenie głowicy do wielkości włazu, geometrii stanowiska oraz zastosowanego wyposażenia.

Większa wysokość w porównaniu z kompaktowymi trójnogami ułatwia prowadzenie liny i obsługę urządzeń ratowniczych nad głębokimi lub rozbudowanymi przestrzeniami technicznymi.

Rozstaw od 170 do 245 cm

Nogi można ustawić tak, aby średnica podstawy wynosiła od 170 do 245 cm. Duży zakres rozstawu pozwala objąć konstrukcją szerokie włazy oraz otwory technologiczne.

Odpowiednie ustawienie nóg zwiększa stabilność systemu i pozwala zachować właściwe położenie głowicy nad osią wejścia do przestrzeni zamkniętej.

Dwa wbudowane koła pasowe

TRIP 4 posiada dwa koła pasowe zintegrowane z głowicą, umożliwiające płynne prowadzenie lin lub przewodów urządzeń ratowniczych.

Dwa niezależne tory zwiększają możliwości konfiguracji systemu. Pozwalają na jednoczesne wykorzystanie różnych urządzeń, na przykład osobnego systemu asekuracyjnego oraz wyposażenia przeznaczonego do podnoszenia lub opuszczania użytkownika.

Koła ograniczają tarcie i poprawiają płynność pracy liny podczas manewrów.

Dwa pierścienie kotwiczące

Na głowicy znajdują się dwa aluminiowe pierścienie kotwiczące, które umożliwiają podłączenie dwóch niezależnych elementów wyposażenia.

Pozwala to przygotować stanowisko obejmujące urządzenie samohamowne oraz drugi element systemu roboczego lub ratowniczego. Co najmniej jeden z zastosowanych elementów powinien zapewniać odpowiednią ochronę użytkownika przed upadkiem.

Nośność do 500 kg

Konstrukcja trójnogu posiada maksymalną nośność wynoszącą 500 kg. Wysoka wartość zapewnia duży zapas mechaniczny dla profesjonalnych konfiguracji dostępowych i ratowniczych.

Jednocześnie TRIP 4 jest przeznaczony do ochrony jednego użytkownika. Wartości 500 kg nie należy interpretować jako dopuszczalnej masy pojedynczej osoby ani liczby użytkowników.

Aluminiowa konstrukcja

Głowica, nogi oraz pierścienie kotwiczące wykonane są z aluminium. Pozwala to połączyć wysoką wytrzymałość mechaniczną z możliwością transportowania systemu pomiędzy stanowiskami.

Aluminium jest również odporne na korozję i dobrze sprawdza się w urządzeniach wykorzystywanych w oczyszczalniach, instalacjach technicznych i innych wymagających środowiskach.

Antypoślizgowe zakończenia nóg

Każda noga wyposażona jest w stopę wykonaną z PVC, której zadaniem jest zwiększenie przyczepności do podłoża.

Antypoślizgowe zakończenia pomagają ograniczyć przemieszczanie konstrukcji podczas pracy. Podłoże powinno być jednak odpowiednio stabilne, równe i nośne.

Taśma zabezpieczająca rozstaw nóg

Poliestrowa taśma bezpieczeństwa łączy nogi i pomaga utrzymać właściwy rozstaw konstrukcji.

Ogranicza możliwość niekontrolowanego rozsunięcia nóg, zwiększając stabilność trójnogu podczas użytkowania i obciążania systemu.

Certyfikacja ATEX

TRIP 4 posiada certyfikację ATEX II 2G Ex h II c T6, umożliwiającą zastosowanie urządzenia w odpowiednio sklasyfikowanych miejscach, w których może występować atmosfera wybuchowa.

Jest to istotna cecha podczas pracy między innymi w oczyszczalniach ścieków, instalacjach gazowych, zakładach chemicznych, przemyśle petrochemicznym oraz zbiornikach technologicznych.

Zgodność z EN 795 B

Trójnóg spełnia wymagania normy EN 795 B dotyczącej tymczasowych, przenośnych urządzeń kotwiczących.

Po prawidłowym rozstawieniu i skonfigurowaniu może stanowić element systemu ochrony przed upadkiem oraz stanowiska przeznaczonego do prowadzenia działań ratowniczych.

Przenośna konstrukcja

Mimo dużych wymiarów roboczych TRIP 4 został zaprojektowany jako urządzenie mobilne. Składane nogi umożliwiają transport pomiędzy kolejnymi stanowiskami, dzięki czemu system może obsługiwać wiele punktów dostępowych w jednym zakładzie.

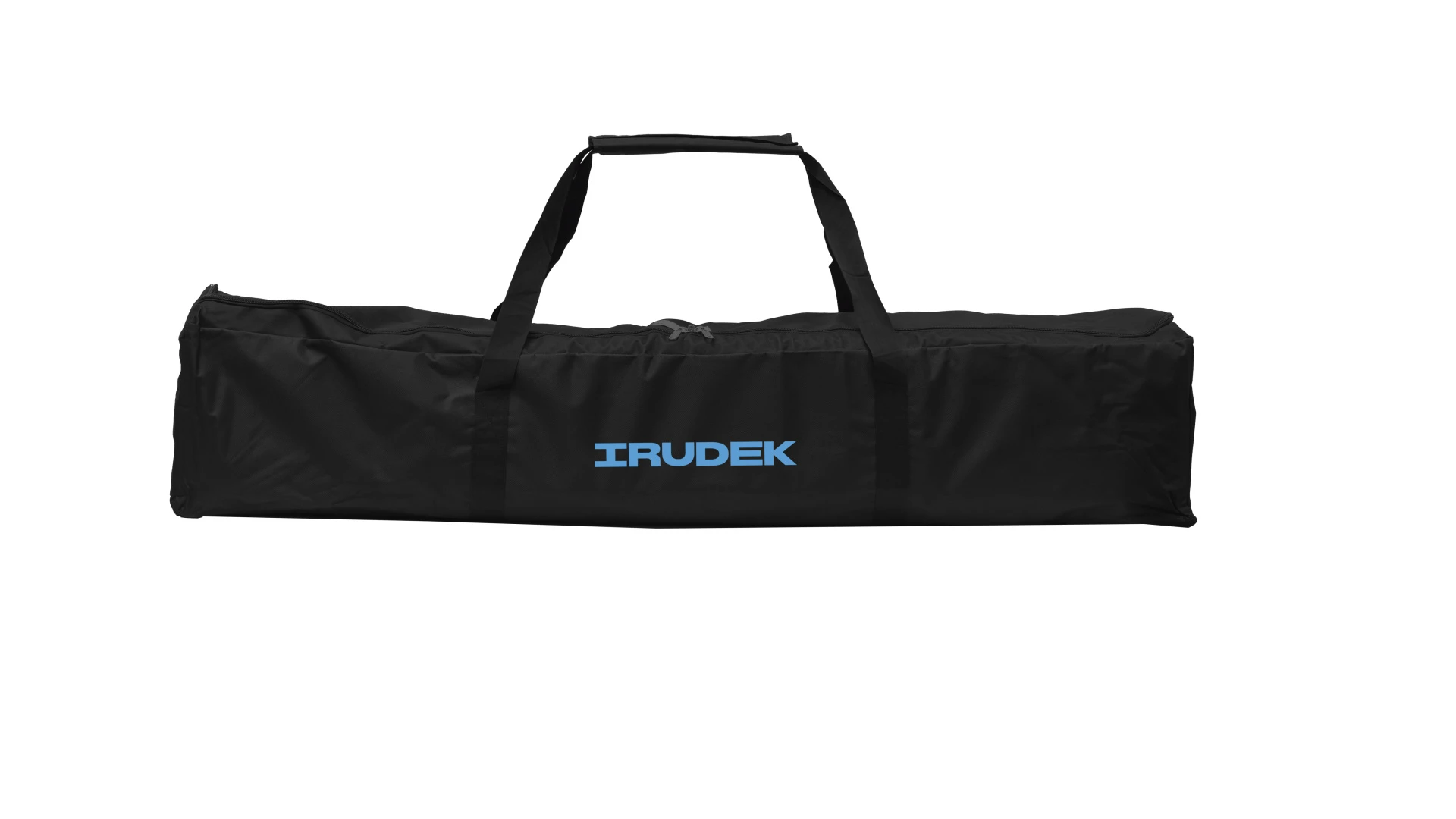

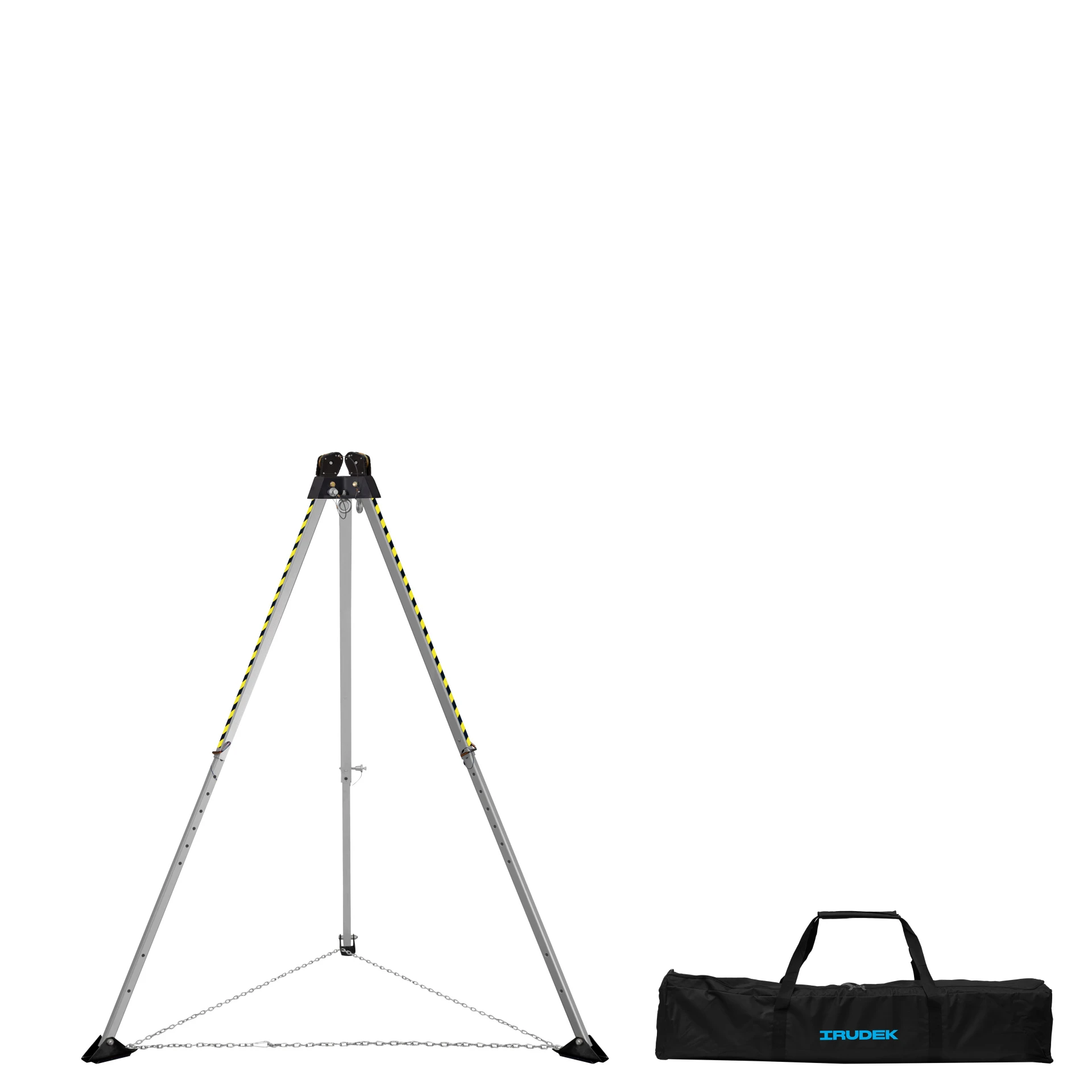

W zestawie znajduje się torba transportowa, która ułatwia przechowywanie i przewożenie trójnogu.

Działanie systemu

TRIP 4 ustawia się nad otworem prowadzącym do przestrzeni zamkniętej. Nogi należy rozłożyć symetrycznie, dopasować ich długość oraz zabezpieczyć taśmą przed przypadkowym rozsunięciem.

Do pierścieni kotwiczących montowane są kompatybilne urządzenia asekuracyjne i ratownicze. Liny mogą być prowadzone przez dwa wbudowane koła pasowe znajdujące się w głowicy.

Podczas pracy system pozwala zabezpieczyć użytkownika w trakcie wejścia i przebywania w przestrzeni. W sytuacji awaryjnej prawidłowo przygotowane stanowisko może umożliwić jego kontrolowane podniesienie lub opuszczenie zgodnie z przygotowanym planem ratunkowym.

Parametry

• Model: TRIP 4

• Rodzaj: przenośny trójnóg kotwiczący

• Norma: EN 795 B

• Certyfikacja: ATEX II 2G Ex h II c T6

• Liczba użytkowników: 1 osoba

• Maksymalna nośność konstrukcji: 500 kg

• Zakres wysokości: 222–314 cm

• Zakres średnicy rozstawu: 170–245 cm

• Masa: 31,35 kg

• Liczba pierścieni kotwiczących: 2

• Liczba wbudowanych kół pasowych: 2

• Materiał głowicy: aluminium

• Materiał pierścieni: aluminium

• Materiał nóg: aluminium

• Materiał stóp antypoślizgowych: PVC

• Materiał taśmy bezpieczeństwa: poliester

• Torba transportowa: w zestawie

• Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Zastosowanie

• Przestrzenie zamknięte

• Studzienki i włazy

• Duże otwory technologiczne

• Zbiorniki przemysłowe

• Komory inspekcyjne

• Kanały i kolektory techniczne

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Przemysł chemiczny

• Petrochemia

• Energetyka

• Utrzymanie ruchu

• Prace serwisowe i inspekcyjne

• Ochrona przed upadkiem

• Kontrolowane opuszczanie i podnoszenie użytkownika

• Ratownictwo w przestrzeniach zamkniętych

• Praca w odpowiednio sklasyfikowanych strefach zagrożonych wybuchem

Irudek TRIP 4 to rozbudowany trójnóg kotwiczący przeznaczony do wymagających stanowisk w przestrzeniach zamkniętych. Wysokość do 314 cm, rozstaw do 245 cm, dwa pierścienie kotwiczące, dwa zintegrowane koła pasowe, nośność 500 kg oraz certyfikacja ATEX zapewniają dużą elastyczność podczas organizowania profesjonalnych systemów asekuracyjnych i ratowniczych.
