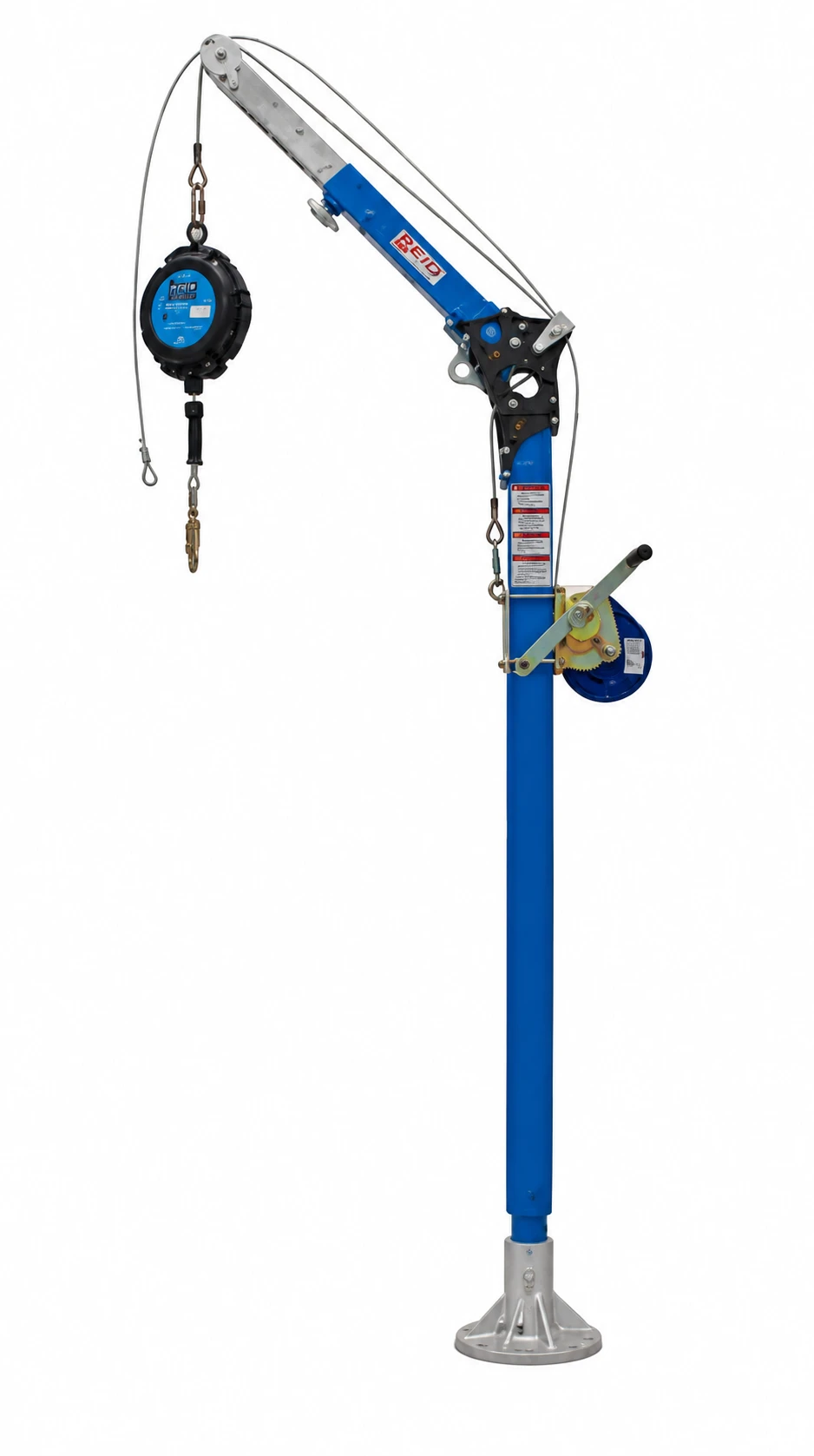

KIT DAVIT BASE FLOOR + TRN1 to kompletny system przeznaczony do ochrony przed upadkiem, dostępu do przestrzeni zamkniętych oraz prowadzenia działań ratowniczych. Zestaw składa się z konstrukcji DAVIT ARM + PT, stałej podstawy podłogowej FLOOR MOUNT BASE, wciągarki ratowniczej TRN1 oraz samohamownego urządzenia przeciwupadkowego SEKURBLOK 20.

Połączenie urządzenia ratowniczego zgodnego z normą EN 1496 B z samohamownym urządzeniem zgodnym z EN 360 pozwala stworzyć stanowisko umożliwiające zarówno asekurację użytkownika przed upadkiem, jak i jego kontrolowane podnoszenie lub opuszczanie. System może być wykorzystywany nad włazami, studzienkami, zbiornikami, kanałami technicznymi oraz innymi przestrzeniami o ograniczonym dostępie.

Skład zestawu

• Ramię i maszt DAVIT ARM + PT

• Podstawa podłogowa FLOOR MOUNT BASE

• Wciągarka ratownicza TRN1 z liną 20 m

• Samohamowne urządzenie przeciwupadkowe SEKURBLOK 20

Zgodność z normami

• EN 795 B – urządzenia kotwiczące

• CEN/TS 16415 – urządzenia kotwiczące przeznaczone do użytkowania przez więcej niż jedną osobę

• EN 1496 B – ratownicze urządzenia podnoszące

• EN 360 – urządzenia samohamowne

DAVIT ARM + PT

DAVIT ARM + PT tworzy główną konstrukcję nośną zestawu. System składa się z pionowego masztu oraz wysięgnika, na którym można zamontować urządzenia asekuracyjne i ratownicze. Ramię wysuwa punkt pracy poza obrys podstawy, dzięki czemu lina urządzenia może być prowadzona pionowo nad otworem wejściowym.

Konstrukcja została wykonana z aluminium 6061-T6, które łączy wysoką wytrzymałość mechaniczną z ograniczoną masą. Wsporniki i łączniki wykonane ze stali oraz aluminium zapewniają stabilne połączenie poszczególnych elementów.

Modułowa konstrukcja

Ramię, maszt, podstawa oraz urządzenia ratownicze stanowią odrębne elementy systemu. Pozwala to konfigurować stanowisko zgodnie z wymaganiami konkretnego miejsca pracy oraz wykorzystywać ramię i maszt z kompatybilnymi podstawami DAVIT.

Regulowana długość ramienia

Zakres długości od 117 do 140 cm pozwala dopasować położenie punktu kotwiczenia do geometrii włazu, zbiornika lub innej przestrzeni roboczej.

Szybki montaż bez narzędzi

Elementy systemu można sprawnie montować i demontować bez używania specjalistycznych narzędzi. Skraca to czas przygotowania stanowiska oraz ułatwia przenoszenie wyposażenia pomiędzy miejscami pracy.

Zastosowanie w ochronie przed upadkiem i ratownictwie

Konstrukcja może być użytkowana przez jedną osobę o masie do 140 kg w systemie ochrony przed upadkiem. W zastosowaniach ratowniczych dopuszczalna pojemność systemu wynosi dwie osoby o łącznej masie do 280 kg.

Parametry DAVIT ARM + PT

• Norma: EN 795

• Maksymalna liczba użytkowników w ratownictwie: 2 osoby

• Maksymalne obciążenie w ratownictwie: 280 kg

• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba

• Maksymalne obciążenie w ochronie przed upadkiem: 140 kg

• Długość ramienia: 117–140 cm

• Masa ramienia: 9,55 kg

• Wysokość masztu: 101 cm

• Masa masztu: 5,4 kg

• Materiał konstrukcji: aluminium 6061-T6

• Materiał wsporników i łączników: stal i aluminium

• Trwałość: bez ograniczeń, pod warunkiem zachowania pełnej sprawności technicznej

FLOOR MOUNT BASE

FLOOR MOUNT BASE to stała podstawa podłogowa przeznaczona do osadzenia masztu systemu DAVIT. Montuje się ją bezpośrednio do odpowiednio wytrzymałego podłoża, dzięki czemu przejmuje obciążenia generowane podczas pracy, zatrzymania upadku lub prowadzenia akcji ratowniczej.

Podstawa może być stosowana na powierzchniach betonowych, stalowych pokładach oraz innych konstrukcjach o odpowiedniej nośności. W zależności od warunków technicznych może zostać przykręcona lub przyspawana.

Stabilne zamocowanie systemu

Stałe połączenie z konstrukcją nośną zapewnia stabilne podparcie masztu DAVIT oraz prawidłowe przenoszenie sił działających na cały system.

Kompatybilność z systemami DAVIT i ANALOG

Podstawa jest przeznaczona do współpracy ze standardowymi urządzeniami Irudek DAVIT i ANALOG. Pozwala wykorzystywać jedno stałe stanowisko z kompatybilnymi ramionami, masztami i urządzeniami ratowniczymi.

Stalowa konstrukcja

Spawana stal cynkowana ogniowo zapewnia wysoką odporność mechaniczną oraz zabezpieczenie powierzchni przed korozją w wymagających warunkach przemysłowych.

Montaż do stali lub betonu

Podstawa może zostać zamontowana do różnych konstrukcji, jednak sposób mocowania, podłoże i elementy montażowe muszą zostać dobrane przez kompetentny personel z uwzględnieniem wymaganych obciążeń.

Parametry FLOOR MOUNT BASE

• Normy: EN 795, CEN/TS 16415

• Maksymalna liczba użytkowników w ratownictwie: 2 osoby

• Maksymalne obciążenie w ratownictwie: 280 kg

• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba

• Maksymalne obciążenie w ochronie przed upadkiem: 140 kg

• Waga: 8,7 kg

• Materiał: stal spawana

• Zabezpieczenie powierzchni: cynkowanie ogniowe

• Sposób montażu: przykręcanie lub spawanie

• Kompatybilność: systemy DAVIT i ANALOG

TRN1

TRN1 to ręczna wciągarka ratownicza przeznaczona do kontrolowanego podnoszenia i opuszczania użytkownika w przestrzeniach zamkniętych. Urządzenie wyposażono w stalową linę o długości 20 m i średnicy 6,3 mm oraz mechanizm o przewadze mechanicznej 5:1, który ogranicza siłę niezbędną do obsługi systemu.

Wciągarka jest zgodna z normą EN 1496 B i przeznaczona przede wszystkim do działań ratowniczych. Nie pełni samodzielnie funkcji urządzenia chroniącego przed upadkiem. Aby utworzyć kompletny system asekuracyjno-ratowniczy, musi współpracować z urządzeniem samohamownym zgodnym z EN 360, takim jak SEKURBLOK 20 znajdujący się w zestawie.

Automatyczny hamulec bezpieczeństwa

Mechanizm hamulcowy automatycznie blokuje linę po zwolnieniu korby. Ogranicza to ryzyko niekontrolowanego opuszczenia użytkownika i pozwala zatrzymać go w wybranym położeniu.

Przewaga mechaniczna 5:1

Przełożenie mechanizmu ułatwia podnoszenie użytkownika podczas akcji ratowniczej i zmniejsza wysiłek wymagany od operatora.

Stalowa lina 20 m

Ocynkowana lina stalowa o średnicy 6,3 mm umożliwia prowadzenie działań na znacznej głębokości, między innymi w studzienkach, zbiornikach i kanałach technicznych.

Kontrolowane opuszczanie i podnoszenie

Korba pozwala operatorowi precyzyjnie sterować ruchem liny podczas ewakuacji, wejścia lub wyjścia z przestrzeni ograniczonej.

Parametry TRN1

• Norma: EN 1496 B

• Długość liny: 20 m

• Średnica liny: 6,3 mm

• Materiał liny: stal ocynkowana

• Maksymalna nośność: 140 kg

• Waga: 14,5 kg

• Przewaga mechaniczna: 5:1

• Hamulec: automatyczny

• Materiał uchwytu: tworzywo sztuczne

• Materiał pierścieni: stal ocynkowana

• Materiał obudowy: tworzywo sztuczne

• Trwałość: bez ograniczeń, pod warunkiem zachowania pełnej sprawności technicznej

SEKURBLOK 20

SEKURBLOK 20 to samohamowne urządzenie chroniące przed upadkiem, wyposażone w automatycznie wysuwaną i zwijaną linę stalową o długości 20 m. Podczas normalnego przemieszczania użytkownika mechanizm utrzymuje linę w stałym napięciu, ograniczając jej zwis i umożliwiając swobodne wykonywanie pracy.

W przypadku gwałtownego przyspieszenia, charakterystycznego dla upadku, mechanizm hamujący automatycznie blokuje linę. Urządzenie ogranicza siłę przekazywaną na użytkownika do wartości poniżej 6 kN.

Mechaniczne zatrzymanie upadku

Wewnętrzny mechanizm reaguje na nagłe rozwinięcie liny i zatrzymuje upadek bez konieczności wykonywania dodatkowych czynności przez użytkownika.

Maksymalna nośność 140 kg

Urządzenie jest przeznaczone do pionowej ochrony jednego użytkownika o całkowitej masie do 140 kg, obejmującej również odzież, narzędzia i pozostałe wyposażenie.

Obrotowe elementy połączeniowe

Górny pierścień obrotowy oraz dolny obrotowy zatrzaśnik ograniczają skręcanie stalowej liny podczas przemieszczania się użytkownika. Poprawia to płynność rozwijania i zwijania mechanizmu.

Wskaźnik zatrzymania upadku

Wskaźnik zintegrowany ze złączem sygnalizuje zadziałanie urządzenia. Po zatrzymaniu upadku zielone oznaczenie zmienia kolor na czerwony, wskazując konieczność wycofania sprzętu z użytkowania i przekazania go do kontroli.

Wytrzymała obudowa polimerowa

Obudowa została wykonana z polimeru o wysokiej wytrzymałości, który chroni mechanizm zwijający i hamujący podczas codziennego użytkowania w warunkach przemysłowych.

Parametry SEKURBLOK 20

• Norma: EN 360

• Długość liny: 20 m

• Średnica liny: 4,5 mm

• Materiał liny: ocynkowana stal

• Maksymalne obciążenie użytkownika: 140 kg

• Maksymalna siła uderzenia: poniżej 6 kN

• Waga: 7,45 kg

• Materiał obudowy: polimer o wysokiej wytrzymałości

• Górne złącze: STEELSAFE 981

• Materiał górnego złącza: stal

• Wytrzymałość górnego złącza: 25 kN

• Rodzaj zamknięcia górnego złącza: Screw-Lock

• Otwarcie górnego złącza: 18 mm

• Dolne złącze: STEELSAFE 976

• Materiał dolnego złącza: stal

• Wytrzymałość dolnego złącza: 23 kN

• Rodzaj zamknięcia dolnego złącza: automatyczne Duo-Lock

• Otwarcie dolnego złącza: 20 mm

• Wskaźnik zatrzymania upadku: tak

• Górny pierścień obrotowy: tak

• Dolny zatrzaśnik obrotowy: tak

Działanie kompletnego systemu

Podstawa FLOOR MOUNT BASE zostaje trwale zamocowana do konstrukcji nośnej. Następnie w podstawie osadza się maszt i ramię DAVIT ARM + PT. Na konstrukcji montowane są dwa niezależne urządzenia: TRN1 przeznaczony do podnoszenia lub opuszczania oraz SEKURBLOK 20 odpowiedzialny za zatrzymanie ewentualnego upadku.

Podczas wejścia do przestrzeni zamkniętej użytkownik pozostaje połączony z obydwoma urządzeniami zgodnie z opracowaną procedurą i instrukcjami systemu. SEKURBLOK 20 automatycznie rozwija i zwija linę wraz z ruchem użytkownika. TRN1 pozostaje elementem ratowniczym, który w sytuacji awaryjnej umożliwia podniesienie lub kontrolowane opuszczenie poszkodowanego.

Takie połączenie rozdziela funkcję ochrony przed upadkiem od funkcji ratowniczej. Wciągarka TRN1 nie zastępuje urządzenia samohamownego, a SEKURBLOK 20 nie jest urządzeniem przeznaczonym do regularnego podnoszenia użytkownika.

Parametry kompletnego zestawu

• System kotwiczący: DAVIT ARM + PT

• Rodzaj podstawy: stała podstawa podłogowa FLOOR MOUNT BASE

• Urządzenie ratownicze: TRN1

• Urządzenie samohamowne: SEKURBLOK 20

• Długość liny TRN1: 20 m

• Długość liny SEKURBLOK 20: 20 m

• Maksymalna masa użytkownika TRN1: 140 kg

• Maksymalna masa użytkownika SEKURBLOK 20: 140 kg

• Maksymalna liczba użytkowników systemu kotwiczącego w ratownictwie: 2 osoby / 280 kg

• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba / 140 kg

• Łączna masa głównych elementów zestawu: 45,6 kg

• Normy: EN 795 B, CEN/TS 16415, EN 1496 B, EN 360

Zastosowanie

• Wejścia do studzienek i włazów

• Prace w zbiornikach przemysłowych

• Prace w silosach i komorach technologicznych

• Kanały i kolektory techniczne

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Zakłady przemysłowe

• Energetyka

• Petrochemia

• Ratownictwo techniczne

• Kontrolowane opuszczanie użytkownika

• Podnoszenie użytkownika podczas ewakuacji

• Ochrona przed upadkiem podczas pracy pionowej
