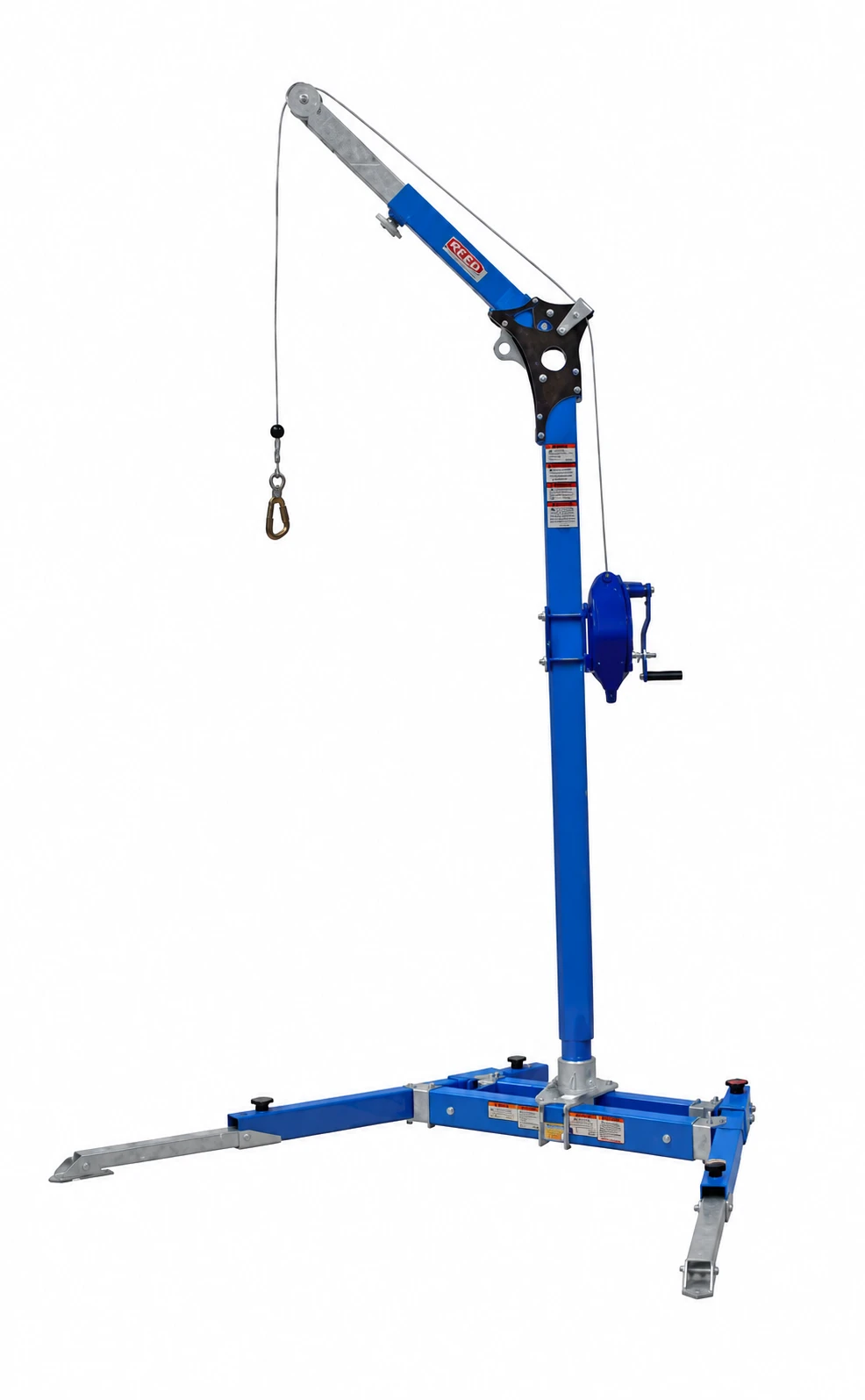

Irudek KIT DAVIT BASE H + KOALA R15 – zestaw do przestrzeni zamkniętych

Irudek KIT DAVIT BASE H + KOALA R15 to kompletny, przenośny system przeznaczony do ochrony przed upadkiem, dostępu do przestrzeni zamkniętych oraz prowadzenia działań ratowniczych. Zestaw łączy mobilną podstawę BASE H, maszt i regulowane ramię DAVIT oraz urządzenie samohamowne KOALA R15 z funkcją wyciągarki ratowniczej.

Mobilna konstrukcja pozwala przygotować tymczasowy punkt kotwiczenia bez wykonywania stałego montażu do podłoża. System może być transportowany pomiędzy stanowiskami i stosowany między innymi przy studzienkach, włazach, zbiornikach, silosach oraz komorach technologicznych.

Ramię o regulowanej długości od 117 do 140 cm umożliwia ustawienie punktu kotwiczenia nad miejscem wejścia. KOALA R15 podczas normalnej pracy zapewnia automatyczną ochronę przed upadkiem, a po przełączeniu może być wykorzystana do podnoszenia i odzyskiwania użytkownika.

Skład zestawu

• mobilna podstawa BASE H
• maszt systemowy DAVIT PT
• regulowane ramię kotwiczące DAVIT ARM
• samohamowne urządzenie przeciwupadkowe i ratownicze KOALA R15 - stalowa linka ocynkowana o długości 15 m

Najważniejsze cechy zestawu

Mobilna podstawa kotwicząca BASE H umożliwia przygotowanie tymczasowego stanowiska bez konieczności wiercenia, spawania ani wykonywania stałej instalacji w podłożu.

Ochrona przed upadkiem i funkcja ratownicza KOALA R15 łączy działanie urządzenia samohamownego z funkcją ręcznego odzyskiwania użytkownika.

Regulowany wysięg ramienia 117–140 cm Pozwala dopasować położenie punktu kotwiczenia do wielkości włazu, lokalizacji podstawy i geometrii stanowiska.

Maszt o wysokości 101,6 cm Zapewnia odpowiednią wysokość konstrukcji nad miejscem wejścia i umożliwia prawidłowe prowadzenie linki.

Dla maksymalnie dwóch użytkowników podczas ratownictwa Kompletny system kotwiczący może być wykorzystywany podczas działań ratowniczych przez maksymalnie dwie osoby o łącznej masie do 280 kg.

Ochrona przed upadkiem jednego użytkownika System DAVIT jest przeznaczony do asekuracji jednej osoby o masie do 140 kg. Maksymalna nośność urządzenia KOALA R15 wynosi 136 kg.

Szybki montaż bez użycia narzędzi Modułowe elementy można sprawnie łączyć i demontować, co ułatwia przygotowanie stanowiska oraz transport zestawu.

Konstrukcja z aluminium 6061-T6 Aluminiowe elementy zapewniają wysoką wytrzymałość przy zachowaniu mobilności systemu.

Stalowe i aluminiowe wsporniki Elementy połączeniowe zostały przystosowane do przenoszenia obciążeń występujących podczas asekuracji i ratownictwa.

DAVIT ARM – regulowane ramię kotwiczące

DAVIT ARM tworzy wysunięty punkt kotwiczenia nad miejscem wejścia do przestrzeni zamkniętej. Regulowany zakres długości umożliwia ustawienie urządzenia KOALA R15 możliwie blisko osi włazu, co poprawia prowadzenie linki i ogranicza jej kontakt z krawędziami.

Ramię wykonano z aluminium 6061-T6. Konstrukcja jest lekka, odporna na korozję i przystosowana do wielokrotnego montażu w różnych miejscach pracy.

Regulacja długości Zakres od 117 do 140 cm umożliwia dostosowanie wysięgu do konkretnego stanowiska.

Montaż bez narzędzi Ramię można szybko połączyć z masztem i zdemontować po zakończeniu pracy.

Przystosowanie do urządzeń ratowniczych Konstrukcja umożliwia montaż kompatybilnych urządzeń samohamownych, wyciągarek i systemów odzyskiwania.

Charakterystyka DAVIT ARM

• zakres długości: 117–140 cm
• masa: 9,55 kg
• materiał konstrukcji: aluminium 6061-T6
• materiał wsporników i łączników: stal i aluminium
• trwałość: bez ograniczeń, zależnie od stanu technicznego i wymaganych kontroli

DAVIT PT – maszt systemowy

DAVIT PT jest pionowym elementem nośnym łączącym mobilną podstawę z ramieniem kotwiczącym. Przenosi obciążenia z ramienia na podstawę BASE H oraz utrzymuje odpowiednią wysokość całego układu.

Wysokość 101,6 cm Zapewnia kompaktową konfigurację odpowiednią do typowych włazów, studzienek i otworów technologicznych.

Lekka konstrukcja Masa masztu wynosząca 5,4 kg ułatwia transport i montaż systemu.

Charakterystyka DAVIT PT

• wysokość: 101,6 cm
• masa: 5,4 kg
• materiał konstrukcji: aluminium 6061-T6
• materiał wsporników i łączników: stal i aluminium
• trwałość: bez ograniczeń, zależnie od stanu technicznego i wymaganych kontroli

BASE H – mobilna podstawa systemu DAVIT

BASE H to przenośna podstawa przeznaczona do budowy tymczasowych stanowisk kotwiczących. Nie wymaga stałego mocowania do konstrukcji, dzięki czemu może być wykorzystywana w różnych miejscach pracy.

Podstawa stabilizuje maszt i ramię, przenosząc obciążenia powstające podczas ochrony przed upadkiem oraz działań ratowniczych.

Przenośna konstrukcja Umożliwia stosowanie jednego systemu na wielu stanowiskach.

Brak stałego montażu Pozwala przygotować punkt kotwiczenia bez ingerencji w podłoże lub konstrukcję obiektu.

Kompatybilność z systemem DAVIT Podstawa została przystosowana do współpracy z masztami i ramionami Irudek DAVIT.

Nośność ratownicza do 280 kg Kompletny system może obsługiwać maksymalnie dwóch użytkowników podczas działań ratowniczych.

Charakterystyka BASE H

• norma: EN 795
• maksymalna liczba użytkowników podczas ratownictwa: 2
• maksymalne obciążenie ratownicze: 280 kg
• maksymalna liczba użytkowników w ochronie przed upadkiem: 1
• maksymalna masa użytkownika w ochronie przed upadkiem: 140 kg
• masa: 27,7 kg
• materiał konstrukcji: aluminium 6061-T6
• materiały wsporników i łączników: stal i aluminium
• trwałość: bez ograniczeń, zależnie od stanu technicznego i wymaganych kontroli

KOALA R15 – urządzenie samohamowne i ratownicze

KOALA R15 to urządzenie 2 w 1, które podczas normalnej pracy pełni funkcję samohamownego urządzenia przeciwupadkowego, a w sytuacji awaryjnej może zostać przełączone w tryb wyciągarki ratowniczej.

Stalowa linka o długości 15 m automatycznie rozwija się i zwija wraz z ruchem użytkownika. Mechanizm utrzymuje ją w stałym napięciu, ograniczając powstawanie luzu.

W przypadku gwałtownego ruchu urządzenie automatycznie blokuje linkę i zatrzymuje upadek. Siła działająca na użytkownika podczas zatrzymania zostaje ograniczona do wartości poniżej 6 kN.

Stalowa linka o długości 15 m Zapewnia odpowiedni zasięg do pracy w studzienkach, zbiornikach i komorach technicznych.

Mechaniczne zatrzymanie upadku Urządzenie automatycznie reaguje na gwałtowne rozwijanie linki.

Funkcja wyciągarki ratowniczej Po zmianie trybu pracy pozwala podnosić i odzyskiwać użytkownika.

Stałe napięcie linki Automatyczne zwijanie ogranicza powstawanie luzu i poprawia komfort przemieszczania.

Obrotowy hak Zmniejsza ryzyko skręcania i plątania stalowej linki podczas pracy.

Siła zatrzymania poniżej 6 kN Mechanizm ogranicza obciążenie działające na użytkownika podczas zatrzymania upadku.

Charakterystyka KOALA R15

• typ: urządzenie samohamowne z funkcją ratowniczą
• normy: EN 360, EN 1496 B
• długość linki: 15 m
• materiał linki: stal ocynkowana
• maksymalna masa użytkownika: 136 kg
• siła zatrzymania upadku: poniżej 6 kN
• masa: 9 kg
• przeznaczenie: użytkowanie pionowe
• hak: obrotowy
• trwałość elementów metalowych: bez ograniczeń, zależnie od stanu technicznego i wymaganych kontroli

Jak działa kompletny system?

Podstawę BASE H ustawia się przy włazie lub otworze prowadzącym do przestrzeni zamkniętej. Następnie montuje się maszt DAVIT PT oraz regulowane ramię DAVIT ARM.

Urządzenie KOALA R15 instalowane jest na konstrukcji tak, aby linka była prowadzona nad miejscem wejścia. Podczas normalnej pracy użytkownik pozostaje połączony z urządzeniem samohamownym. Linka automatycznie dopasowuje swoją długość do jego ruchu.

W przypadku upadku mechanizm blokuje linkę. Jeżeli konieczna jest ewakuacja, KOALA R15 może zostać przełączona w tryb odzyskiwania i wykorzystana do podniesienia użytkownika do bezpiecznego poziomu.

Charakterystyka całego zestawu

• model: KIT DAVIT BASE H + KOALA R15
• typ: mobilny system kotwiczący, przeciwupadkowy i ratowniczy
• wysokość masztu: 101,6 cm
• regulowana długość ramienia: 117–140 cm
• długość linki urządzenia: 15 m
• liczba użytkowników podczas ratownictwa: maksymalnie 2
• łączne obciążenie ratownicze systemu: do 280 kg
• liczba użytkowników w ochronie przed upadkiem: 1
• maksymalna masa użytkownika KOALA R15: 136 kg
• masa zestawu: 70 kg
• materiały konstrukcji: aluminium 6061-T6, stal i aluminium
• normy: EN 795 B, CEN/TS 16415, EN 1496 B, EN 360

Zastosowanie

• wejścia do przestrzeni zamkniętych
• studzienki i włazy techniczne
• zbiorniki przemysłowe
• komory podziemne
• silosy
• kanały technologiczne
• oczyszczalnie ścieków
• instalacje wodno-kanalizacyjne
• zakłady przemysłowe
• prace inspekcyjne i konserwacyjne
• ochrona użytkownika przed upadkiem
• podnoszenie i odzyskiwanie użytkownika
• działania ratownicze i ewakuacyjne

Irudek KIT DAVIT BASE H + KOALA R15 to kompletne rozwiązanie dla zespołów wymagających mobilnego punktu kotwiczenia, automatycznej ochrony przed upadkiem oraz możliwości przeprowadzenia szybkiej ewakuacji z przestrzeni zamkniętej.
