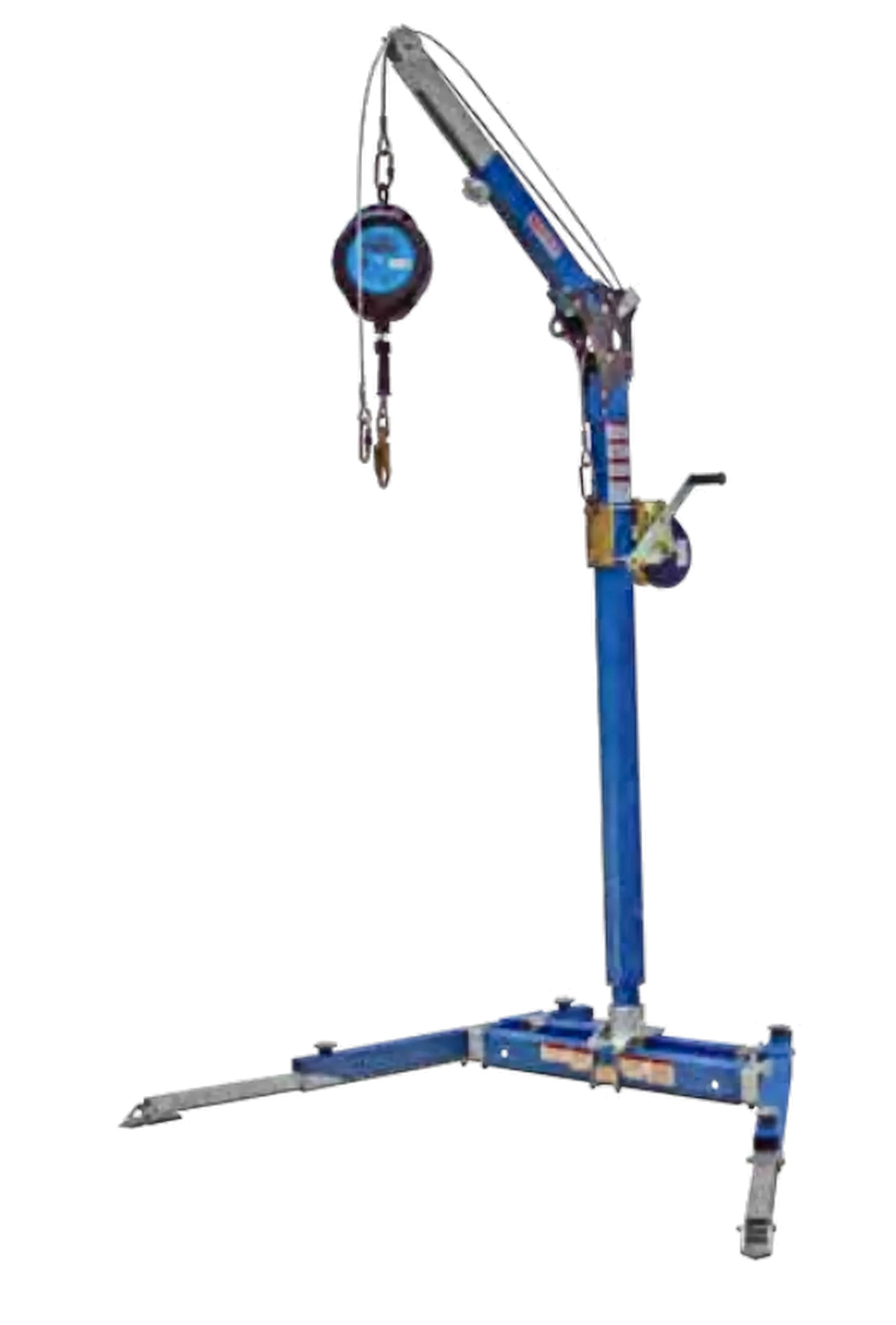

KIT DAVIT BASE H + TRN1 to kompletny mobilny system przeznaczony do ochrony przed upadkiem z wysokości, dostępu do przestrzeni zamkniętych oraz prowadzenia działań ratowniczych. Zestaw składa się z konstrukcji DAVIT ARM + PT, mobilnej podstawy BASE H, ręcznej wciągarki ratowniczej TRN1 oraz samohamownego urządzenia przeciwupadkowego SEKURBLOK 20.

Cały system został opracowany z myślą o miejscach, w których nie ma możliwości wykonania stałego punktu kotwiczącego. Mobilna podstawa umożliwia szybkie przygotowanie stanowiska roboczego bez konieczności trwałego montażu do podłoża, dzięki czemu zestaw doskonale sprawdza się podczas prac serwisowych, remontowych oraz akcji ratowniczych prowadzonych w różnych lokalizacjach.

Skład zestawu

• Ramię i maszt DAVIT ARM + PT

• Mobilna podstawa BASE H

• Wciągarka ratownicza TRN1 z liną stalową 20 m

• Samohamowne urządzenie przeciwupadkowe SEKURBLOK 20

Zgodność z normami

• EN 795 B

• CEN/TS 16415

• EN 1496 B

• EN 360

DAVIT ARM + PT

DAVIT ARM + PT stanowi główną konstrukcję nośną całego systemu. Składa się z pionowego masztu oraz wysięgnika, który tworzy punkt kotwiczenia nad miejscem wykonywania pracy. Rozwiązanie umożliwia prowadzenie liny dokładnie nad włazem lub otworem wejściowym, ograniczając ryzyko ocierania o krawędzie konstrukcji.

Modułowa konstrukcja pozwala szybko zamontować lub zdemontować ramię i maszt bez użycia narzędzi. Dzięki zastosowaniu aluminium 6061-T6 cały element pozostaje lekki, a jednocześnie bardzo wytrzymały.

Modułowa konstrukcja

Ramię i maszt współpracują z kompatybilnymi podstawami DAVIT, umożliwiając tworzenie konfiguracji dopasowanych do konkretnego miejsca pracy.

Regulowana długość ramienia

Zakres regulacji od 117 do 140 cm pozwala ustawić punkt kotwiczenia w optymalnym położeniu względem przestrzeni roboczej.

Lekka i wytrzymała konstrukcja

Aluminium 6061-T6 zapewnia bardzo korzystny stosunek wytrzymałości do masy, co ułatwia transport i montaż systemu.

Praca i ratownictwo

System umożliwia zabezpieczenie jednego użytkownika podczas ochrony przed upadkiem lub dwóch osób podczas prowadzenia działań ratowniczych.

Parametry DAVIT ARM + PT

• Norma: EN 795

• Maksymalna liczba użytkowników w ratownictwie: 2 osoby

• Maksymalne obciążenie w ratownictwie: 280 kg

• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba

• Maksymalne obciążenie w ochronie przed upadkiem: 140 kg

• Długość ramienia: 117–140 cm

• Masa ramienia: 9,55 kg

• Wysokość masztu: 101 cm

• Masa masztu: 5,4 kg

• Materiał konstrukcji: aluminium 6061-T6

• Materiał wsporników i łączników: stal i aluminium

• Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

BASE H

BASE H to mobilna podstawa przeznaczona do budowy tymczasowych stanowisk kotwiczących. Stanowi podstawę całego systemu DAVIT i pozwala na szybkie przygotowanie stanowiska bez wykonywania trwałych mocowań do podłoża.

Dzięki przenośnej konstrukcji system może być wykorzystywany w wielu lokalizacjach, co sprawia, że doskonale sprawdza się podczas prac serwisowych, konserwacyjnych oraz ratowniczych prowadzonych w różnych obiektach.

Mobilny punkt kotwiczenia

Podstawa umożliwia stworzenie stabilnego stanowiska roboczego wszędzie tam, gdzie wymagane jest tymczasowe zabezpieczenie pracowników.

Kompatybilność z systemem DAVIT

BASE H została zaprojektowana do współpracy z masztami i ramionami DAVIT firmy Irudek, tworząc kompletny system asekuracyjny.

Wytrzymała aluminiowa konstrukcja

Konstrukcja wykonana z aluminium 6061-T6 zapewnia wysoką odporność mechaniczną przy ograniczonej masie całego urządzenia.

Przystosowanie do ratownictwa

Podstawa spełnia wymagania dotyczące pracy ratowniczej dla dwóch użytkowników o łącznej masie do 280 kg.

Parametry BASE H

• Norma: EN 795

• Maksymalna liczba użytkowników w ratownictwie: 2 osoby

• Maksymalne obciążenie w ratownictwie: 280 kg

• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba

• Maksymalne obciążenie w ochronie przed upadkiem: 140 kg

• Waga: 27,7 kg

• Materiał konstrukcji: aluminium 6061-T6

• Materiał wsporników i złączy: stal i aluminium

• Trwałość: bez ograniczeń przy zachowaniu sprawności technicznej

TRN1

TRN1 to ręczna wciągarka ratownicza przeznaczona do kontrolowanego podnoszenia oraz opuszczania użytkownika podczas prac w przestrzeniach zamkniętych. Wyposażona została w ocynkowaną linę stalową o średnicy 6,3 mm i długości 20 m oraz automatyczny hamulec bezpieczeństwa.

Urządzenie zgodne z EN 1496 B pełni funkcję ratowniczą i powinno współpracować z urządzeniem samohamownym zgodnym z EN 360.

Automatyczny hamulec

Mechanizm blokuje linę po zwolnieniu korby, zapobiegając niekontrolowanemu opuszczeniu użytkownika.

Przełożenie 5:1

Mechanizm o przewadze mechanicznej 5:1 zmniejsza siłę potrzebną do podnoszenia osoby podczas akcji ratowniczej.

Lina stalowa 20 m

Ocynkowana lina umożliwia prowadzenie działań ratowniczych na znacznych głębokościach.

Precyzyjne sterowanie

Korba pozwala na płynne podnoszenie oraz opuszczanie użytkownika.

Parametry TRN1

• Norma: EN 1496 B

• Długość liny: 20 m

• Średnica liny: 6,3 mm

• Materiał liny: stal ocynkowana

• Maksymalna nośność: 140 kg

• Waga: 14,5 kg

• Przewaga mechaniczna: 5:1

• Automatyczny hamulec bezpieczeństwa

• Materiał uchwytu: tworzywo sztuczne

• Materiał obudowy: tworzywo sztuczne

• Materiał pierścieni: stal ocynkowana

• Trwałość: bez ograniczeń przy zachowaniu sprawności technicznej

SEKURBLOK 20

SEKURBLOK 20 to samohamowne urządzenie przeciwupadkowe wyposażone w stalową linę o długości 20 m. Mechanizm automatycznie rozwija i zwija linę podczas przemieszczania się użytkownika, utrzymując jej stałe napięcie.

W przypadku upadku urządzenie natychmiast blokuje linę, ograniczając siłę działającą na użytkownika do wartości poniżej 6 kN.

Automatyczne zatrzymanie upadku

Mechaniczny układ hamujący reaguje na gwałtowne przyspieszenie liny i natychmiast zatrzymuje użytkownika.

Stałe napięcie liny

Automatyczny zwijacz eliminuje nadmiar liny podczas pracy, zwiększając komfort użytkowania.

Elementy obrotowe

Obrotowy pierścień górny oraz dolny zatrzaśnik ograniczają skręcanie liny i poprawiają płynność działania urządzenia.

Wskaźnik zatrzymania upadku

Zmiana koloru wskaźnika z zielonego na czerwony informuje o zatrzymaniu upadku oraz konieczności przeprowadzenia kontroli urządzenia.

Parametry SEKURBLOK 20

• Norma: EN 360

• Długość liny: 20 m

• Średnica liny: 4,5 mm

• Materiał liny: stal ocynkowana

• Maksymalna masa użytkownika: 140 kg

• Maksymalna siła uderzenia: poniżej 6 kN

• Waga: 7,45 kg

• Materiał obudowy: polimer o wysokiej wytrzymałości

• Górny karabinek: STEELSAFE 981

• Wytrzymałość: 25 kN

• Zamknięcie: Screw-Lock

• Otwarcie: 18 mm

• Dolny karabinek: STEELSAFE 976

• Wytrzymałość: 23 kN

• Zamknięcie: Duo-Lock

• Otwarcie: 20 mm

• Wskaźnik zatrzymania upadku

• Obrotowy pierścień górny

• Obrotowy dolny zatrzaśnik

Działanie kompletnego systemu

Mobilna podstawa BASE H stanowi fundament całego stanowiska roboczego. Po zamontowaniu masztu i ramienia DAVIT tworzy stabilny punkt kotwiczenia, do którego instalowane są urządzenia TRN1 oraz SEKURBLOK 20.

Podczas normalnej pracy użytkownik jest zabezpieczany przez urządzenie samohamowne SEKURBLOK 20, które automatycznie reaguje w przypadku upadku. W razie konieczności przeprowadzenia akcji ratowniczej operator wykorzystuje wciągarkę TRN1 do kontrolowanego podnoszenia lub opuszczania osoby znajdującej się w przestrzeni zamkniętej.

Rozdzielenie funkcji ochrony przed upadkiem i ratownictwa zwiększa bezpieczeństwo użytkownika oraz umożliwia prowadzenie skutecznych działań ewakuacyjnych.

Parametry kompletnego zestawu

• System kotwiczący: DAVIT ARM + PT

• Rodzaj podstawy: mobilna BASE H

• Urządzenie ratownicze: TRN1

• Urządzenie przeciwupadkowe: SEKURBLOK 20

• Długość liny TRN1: 20 m

• Długość liny SEKURBLOK 20: 20 m

• Maksymalna masa użytkownika: 140 kg

• Maksymalna liczba użytkowników systemu w ratownictwie: 2 osoby / 280 kg

• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba / 140 kg

• Łączna masa głównych elementów zestawu: 64,6 kg

• Normy: EN 795 B, CEN/TS 16415, EN 1496 B, EN 360

Zastosowanie

• Przestrzenie zamknięte

• Studzienki i włazy

• Zbiorniki technologiczne

• Kanały techniczne

• Oczyszczalnie ścieków

• Energetyka

• Przemysł chemiczny i petrochemiczny

• Serwis infrastruktury

• Ratownictwo techniczne

• Tymczasowe stanowiska pracy na wysokości

• Podnoszenie i opuszczanie użytkowników

• Ochrona przed upadkiem z wysokości
