KIT IRULADDER ESSENTIAL kompletny system drabinowy do asekuracji i ratownictwa

Irudek KIT IRULADDER ESSENTIAL to kompletny system przeznaczony do bezpiecznego dostępu na wysokość, asekuracji użytkownika podczas poruszania się po drabinie oraz przeprowadzenia szybkiej ewakuacji w przypadku upadku lub innego zdarzenia awaryjnego. Zestaw łączy specjalistyczną drabinę kotwiczącą IRULADDER z dedykowanym zestawem ratunkowym wyposażonym w linę półstatyczną, przesuwne urządzenie asekuracyjne, przyrząd zjazdowy, złącza aluminiowe oraz torbę transportową.

System został zaprojektowany do profesjonalnych zastosowań w energetyce, telekomunikacji, przemyśle, serwisie infrastruktury oraz podczas prac na słupach i elewacjach. Konstrukcja drabiny zapewnia jednocześnie dostęp do stanowiska pracy oraz możliwość utworzenia punktów kotwiczenia potrzebnych do asekuracji i ratownictwa.

Skład zestawu

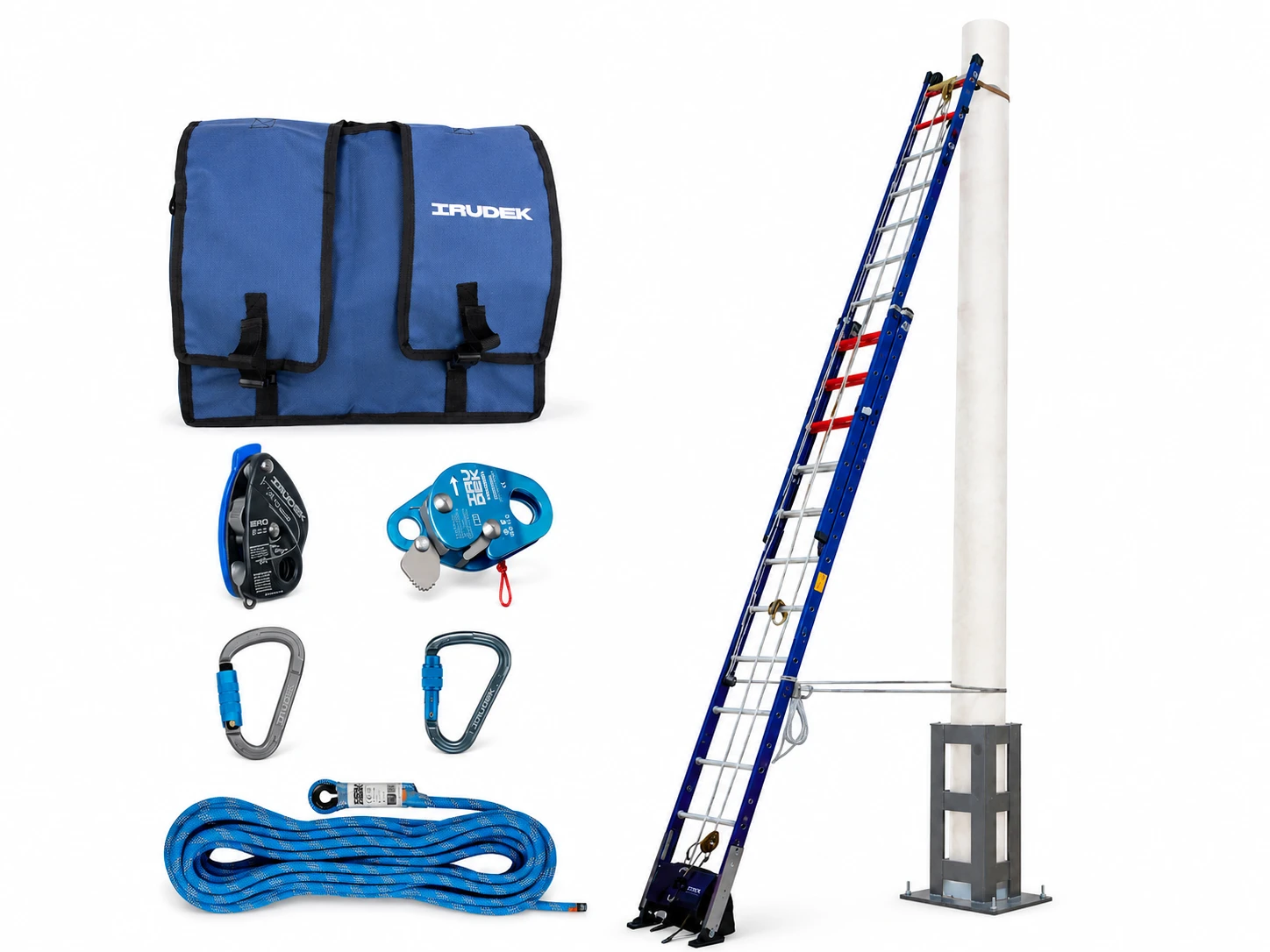

Zestaw obejmuje system drabinowy IRULADDER, półstatyczną linę BOA o długości 20 m, przesuwne urządzenie asekuracyjne ROCKER, przyrząd zjazdowy ERO, karabinek SILVERLIGHT 1131, karabinek SILVERLIGHT 1135 oraz dedykowaną torbę IRULADDER BAG.

System kotwiczenia drabiny IRULADDER

IRULADDER to ręcznie wysuwana drabina zintegrowana z systemem kotwiczenia zgodnym z normą EN 795 B. Korpus wykonano z kompozytu poliestrowego wzmocnionego włóknem szklanym, dzięki czemu konstrukcja łączy wysoką wytrzymałość mechaniczną z ograniczoną masą oraz właściwościami izolacyjnymi.

Drabina została zaprojektowana z myślą o pracy na słupach, elewacjach oraz w miejscach, gdzie nie ma odpowiedniej stałej infrastruktury dostępowej. Umożliwia przygotowanie bezpiecznego stanowiska roboczego i zapewnia możliwość podłączenia systemu asekuracyjnego prowadzącego użytkownika podczas wchodzenia i schodzenia.

Dwa punkty kotwiczące GAKO 10

Drabina posiada dwa pierścienie kotwiczące GAKO 10 umieszczone na górnym i dolnym szczeblu. Punkty te umożliwiają przygotowanie systemu zabezpieczającego użytkownika oraz stworzenie konfiguracji potrzebnej do przeprowadzenia akcji ratunkowej.

Górny punkt pozwala na prowadzenie liny asekuracyjnej nad użytkownikiem, natomiast dolny może służyć do organizacji systemu, stabilizacji lub przygotowania stanowiska ratowniczego zgodnie z instrukcją systemu.

Izolacja elektryczna do 100 kV

Konstrukcja z włókna szklanego zapewnia parametr izolacji elektrycznej do 100 kV. Rozwiązanie to zwiększa przydatność systemu podczas specjalistycznych prac energetycznych i technicznych.

Parametr izolacji nie zastępuje procedur elektroenergetycznych, oceny ryzyka, zachowania wymaganych odległości ani odłączenia napięcia, gdy jest ono wymagane.

Odporność termiczna i antymagnetyczna konstrukcja

Materiały wykorzystane w drabinie ograniczają przewodzenie ciepła i nie wykazują właściwości magnetycznych. Ma to znaczenie podczas pracy w środowiskach, w których standardowa konstrukcja metalowa byłaby niepożądana.

Odporność na wilgoć, kwasy i korozję

Korpus z włókna szklanego oraz osprzęt ze stali nierdzewnej zapewniają wysoką odporność na działanie wilgoci, korozji i wybranych czynników chemicznych. System może być użytkowany w wymagających warunkach terenowych i przemysłowych, przy zachowaniu zasad kontroli oraz konserwacji.

Lina pozycjonująca 10 m

IRULADDER wyposażono w linę pozycjonującą o długości 10 m, przeznaczoną do stabilizowania drabiny na odpowiednio wytrzymałym słupie. Prawidłowo zamocowana lina ogranicza możliwość odsunięcia się lub przemieszczenia konstrukcji podczas użytkowania.

Stabilizacja zależna od miejsca pracy

Na stabilnym słupie drabina może być mocowana przy użyciu liny pozycjonującej. W przypadku pracy na niestabilnych konstrukcjach lub elewacjach system może zostać rozbudowany o odpowiednie nogi stabilizujące przeznaczone do danego sposobu ustawienia.

Zestaw ratunkowy IRULADDER RESCUE KIT

IRULADDER RESCUE KIT został opracowany wyłącznie do współpracy z systemem IRULADDER. Jego zadaniem jest zapewnienie bieżącej asekuracji użytkownika podczas przemieszczania się po drabinie oraz umożliwienie kontrolowanego zjazdu i ewakuacji w sytuacji awaryjnej.

Przesuwne urządzenie ROCKER porusza się po linie wraz z użytkownikiem. Podczas prawidłowego wchodzenia i schodzenia nie ogranicza swobody ruchów, natomiast w przypadku gwałtownego obciążenia blokuje się na linie. Przyrząd ERO umożliwia następnie przeprowadzenie kontrolowanego zjazdu lub odpowiedniego manewru ratowniczego.

Lina półstatyczna BOA 20 m

BOA to półstatyczna lina typu kernmantel, zbudowana z wytrzymałego rdzenia oraz ochronnego oplotu. W zestawie zastosowano linę o długości 20 m i średnicy 1,05 cm, przeznaczoną do współpracy z urządzeniami asekuracyjnymi i zjazdowymi.

Konstrukcja rdzeniowo-oplotowa

Rdzeń odpowiada za przenoszenie głównych obciążeń, natomiast oplot chroni linę przed zużyciem i uszkodzeniami eksploatacyjnymi. Taka konstrukcja zapewnia stabilną pracę w systemach dostępu linowego i ratownictwa.

Długość 20 m

Długość liny została dopasowana do działania zestawu ratunkowego IRULADDER i pozwala na prowadzenie asekuracji oraz realizację manewrów ewakuacyjnych w zakresie przewidzianym dla systemu.

Zgodność z EN 1891 A

Lina spełnia wymagania dotyczące półstatycznych lin rdzeniowych stosowanych w dostępie linowym, ratownictwie i profesjonalnych systemach pracy na wysokości.

Przesuwne urządzenie asekuracyjne ROCKER

ROCKER to urządzenie poruszające się po linie bezpieczeństwa wraz z użytkownikiem. Podczas normalnej pracy umożliwia płynne wchodzenie i schodzenie po drabinie, bez konieczności ręcznego przesuwania urządzenia po każdym ruchu.

Automatyczna blokada w razie upadku

W przypadku nagłego obciążenia mechanizm ROCKER zaciska się na linie, ograniczając dalsze przemieszczanie użytkownika.

Możliwość montażu na linie

Otwierana konstrukcja umożliwia założenie urządzenia na odpowiednim odcinku liny bez konieczności przeciągania go przez całą jej długość.

Funkcja blokowania pozycji

Mechanizm umożliwia kontrolowanie położenia urządzenia zgodnie z charakterem wykonywanego manewru i konfiguracją systemu.

Zastosowanie w kilku konfiguracjach linowych

ROCKER spełnia wymagania norm EN 353-2, EN 358 oraz EN 12841 A, dzięki czemu może pełnić funkcję przesuwnego urządzenia asekuracyjnego, regulatora liny oraz elementu systemu pracy w podparciu w konfiguracjach dopuszczonych instrukcją.

Przyrząd zjazdowy ERO

ERO to wielofunkcyjny przyrząd zjazdowy przeznaczony do kontrolowanego opuszczania, pozycjonowania oraz działań ratowniczych. W zestawie IRULADDER odpowiada za przeprowadzenie zjazdu ewakuacyjnego po właściwym przygotowaniu systemu.

Funkcja antypaniczna

Mechanizm bezpieczeństwa ogranicza ryzyko niekontrolowanego zjazdu przy zbyt gwałtownym użyciu dźwigni. Przyrząd reaguje zatrzymaniem ruchu, wspierając operatora w odzyskaniu kontroli.

Precyzyjna regulacja zjazdu

Ergonomiczna dźwignia pozwala płynnie kontrolować prędkość opuszczania użytkownika. Sprężyna powrotna wspiera automatyczny powrót mechanizmu do pozycji bezpiecznej.

Współpraca z liną BOA

ERO jest przeznaczony do pracy z kompatybilnymi linami o odpowiedniej średnicy, w tym liną BOA 1,05 cm znajdującą się w zestawie.

Zastosowanie ratownicze i techniczne

Przyrząd spełnia wymagania norm EN 12841 C, EN 341-2-A oraz EN 795 B, odpowiednich dla pracy na linie, zjazdu ratowniczego i określonych konfiguracji systemowych.

Karabinek SILVERLIGHT 1131

SILVERLIGHT 1131 to lekki aluminiowy karabinek z automatycznym zamkiem Twist-Lock. Złącze umożliwia szybkie wykonywanie połączeń w systemie i automatycznie zabezpiecza zamek po jego zamknięciu.

Automatyczna blokada Twist-Lock

Otwieranie wymaga kontrolowanego obrotu tulei, natomiast po zwolnieniu mechanizm wraca do pozycji zamkniętej.

Konstrukcja ze ślepym noskiem

Gładki profil ogranicza zahaczanie karabinka o linę, taśmy i elementy wyposażenia podczas wpinania oraz wypinania.

Lekki korpus aluminiowy

Aluminium zmniejsza masę zestawu i poprawia komfort podczas transportu oraz wykonywania manewrów ratowniczych.

Karabinek SILVERLIGHT 1135

SILVERLIGHT 1135 to lekki aluminiowy karabinek asymetryczny z zamkiem Screw-Lock. Umożliwia wykonanie stabilnego połączenia w miejscach, w których wymagane jest ręczne kontrolowanie blokady zamka.

Zakręcane zamknięcie Screw-Lock

Tuleję można ręcznie zakręcić po wykonaniu połączenia, ograniczając ryzyko przypadkowego otwarcia.

Ślepy nosek

Konstrukcja bez wystającego haka poprawia płynność obsługi i ogranicza zahaczanie o elementy tekstylne.

Trwała konstrukcja aluminiowa

Złącze zapewnia korzystny stosunek wytrzymałości do masy i jest przeznaczone do profesjonalnego użytkowania w systemach asekuracyjnych.

IRULADDER BAG

IRULADDER BAG to dedykowana torba transportowa przeznaczona do przechowywania elementów zestawu ratunkowego. Ułatwia organizację liny, urządzeń oraz złączy, ogranicza ryzyko zgubienia komponentów i pozwala utrzymać zestaw w gotowości do użycia.

Torba pełni funkcję transportową i ochronną. Nie jest elementem nośnym ani składnikiem systemu powstrzymywania upadku.

Działanie kompletnego systemu

Drabina IRULADDER zostaje ustawiona i ustabilizowana odpowiednio do rodzaju konstrukcji. Lina BOA prowadzona jest w systemie z wykorzystaniem punktów kotwiczących GAKO 10. Użytkownik łączy swoją uprząż z urządzeniem ROCKER, które podczas wchodzenia i schodzenia przesuwa się po linie.

W przypadku upadku ROCKER automatycznie blokuje się na prowadnicy, ograniczając dalsze przemieszczanie użytkownika. Przygotowany wcześniej plan ratunkowy oraz przyrząd zjazdowy ERO umożliwiają następnie przeprowadzenie kontrolowanej ewakuacji.

Takie połączenie zapewnia nie tylko dostęp do stanowiska pracy, lecz również gotowość do podjęcia użytkownika po zdarzeniu. Ma to szczególne znaczenie przy pracy na słupach i konstrukcjach, gdzie szybkie dotarcie do poszkodowanego z wykorzystaniem standardowych środków może być utrudnione.

Parametry systemu IRULADDER

• Typ: wysuwana drabina z systemem kotwiczenia

• Normy: EN 795 B, EN 131, EN 50528, EN 61478

• Zakres wysokości: 3,56–6,08 m

• Szerokość: 45 cm

• Odległość między szczeblami: 28 cm

• Długość liny pozycjonującej: 10 m

• Izolacja elektryczna: 100 kV

• Masa drabiny: około 25 kg

• Materiał korpusu i szczebli: poliester wzmocniony włóknem szklanym

• Materiał śrub i osprzętu: stal nierdzewna

• Punkty kotwiczące: 2 pierścienie GAKO 10 na górnym i dolnym szczeblu

Parametry zestawu ratunkowego

• Typ: dedykowany zestaw asekuracyjno-ewakuacyjny do IRULADDER

• Normy: EN 1891 A, EN 362, EN 353-2, EN 358, EN 12841 A, EN 12841 C, EN 341-2-A, EN 795 B

• Długość liny BOA: 20 m

• Średnica liny BOA: 1,05 cm

• Masa zestawu ratunkowego: 2,3 kg

• Urządzenie asekuracyjne: ROCKER

• Przyrząd zjazdowy: ERO

• Złącza: SILVERLIGHT 1131 i SILVERLIGHT 1135

• Torba transportowa: IRULADDER BAG

• Kompatybilność: wyłącznie system IRULADDER

Zastosowanie

• Prace na stabilnych słupach

• Prace na niestabilnych konstrukcjach po zastosowaniu odpowiedniej stabilizacji

• Prace przy elewacjach

• Energetyka

• Telekomunikacja

• Prace na wysokości

• Asekuracja podczas wchodzenia i schodzenia po drabinie

• Ratownictwo techniczne

• Ewakuacja użytkownika po zatrzymaniu upadku

• Serwis konstrukcji i infrastruktury

• Prace w środowiskach wymagających konstrukcji antymagnetycznej

• Zastosowania wymagające izolacji elektrycznej i termicznej
