KIT IRULADDER POLE – system drabiny kotwiczącej z nogami stabilizującymi i zestawem ratunkowym

Irudek KIT IRULADDER POLE to kompletny system przeznaczony do bezpiecznego wykonywania prac na wysokości na słupach, ścianach, murach oraz innych konstrukcjach, które nie zapewniają wystarczającej stabilności dla standardowo ustawionej drabiny.

Zestaw łączy drabinę kotwiczącą IRULADDER, dwie nogi stabilizujące IRULADDER TRIPOD LEGS oraz dedykowany zestaw asekuracyjno-ratunkowy. Takie rozwiązanie umożliwia przygotowanie stabilnego stanowiska dostępowego, zabezpieczenie użytkownika podczas wchodzenia i schodzenia oraz przeprowadzenie kontrolowanej ewakuacji w sytuacji awaryjnej.

Drabina wykonana z poliestru wzmocnionego włóknem szklanym zapewnia izolację elektryczną i termiczną, odporność na wilgoć, korozję i działanie kwasów. Dodatkowe nogi stabilizujące zwiększają powierzchnię podparcia i pozwalają bezpiecznie ustawić system przy słupie lub konstrukcji o ograniczonej stabilności.

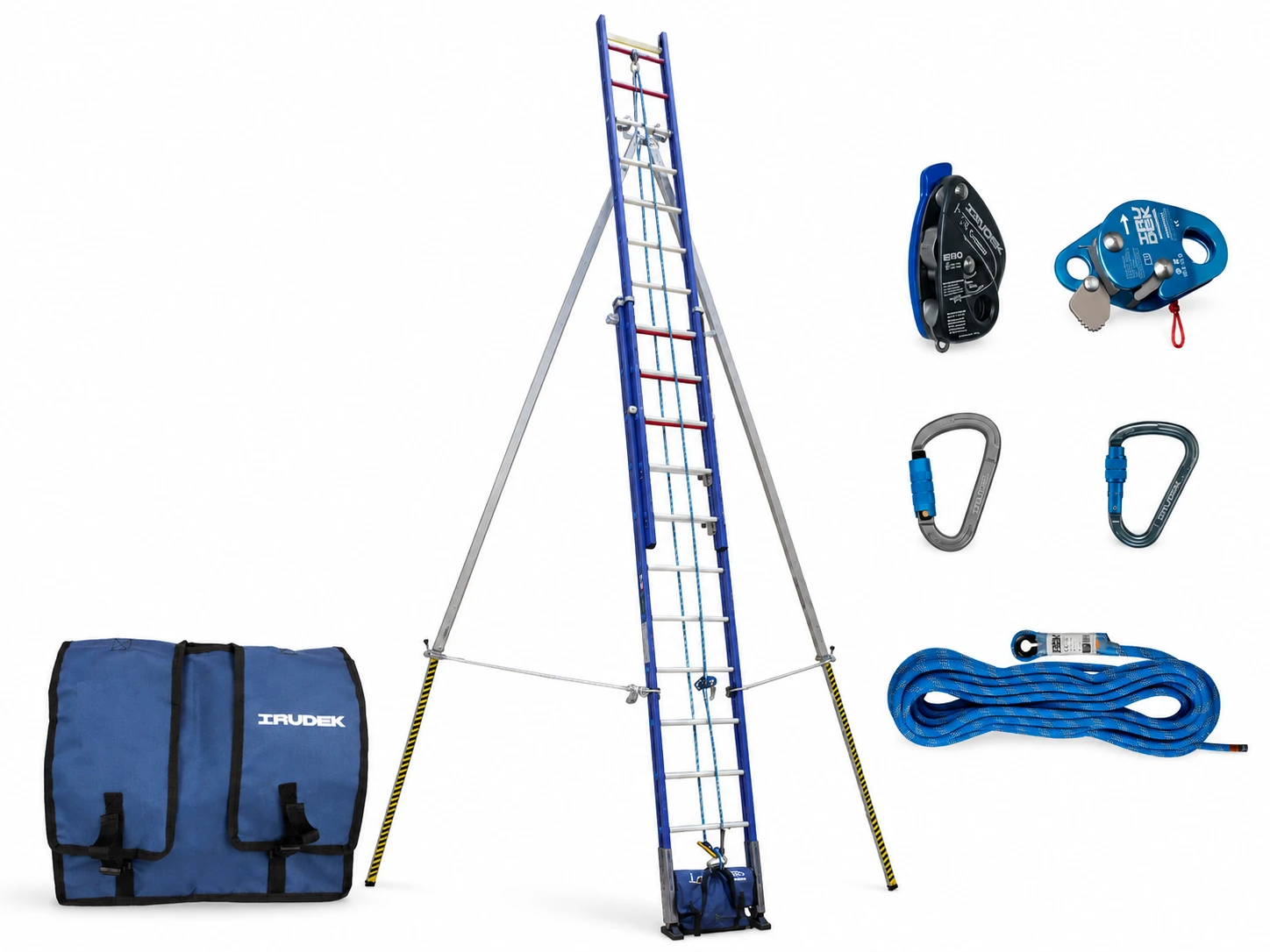

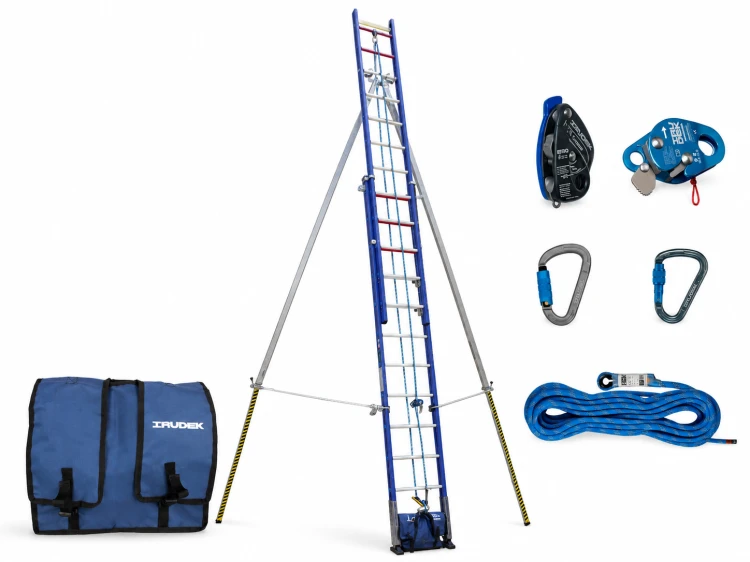

Skład zestawu

• drabina kotwicząca IRULADDER
• lina pozycjonująca o długości 10 m
• dwie nogi stabilizujące IRULADDER TRIPOD LEGS
• zestaw ratunkowy IRULADDER RESCUE KIT
• lina półstatyczna BOA
• przesuwne urządzenie asekuracyjne ROCKER
• przyrząd zjazdowy ERO
• dwa zatrzaśniki SILVERLIGHT
• torba transportowa IRULADDER BAG

Najważniejsze cechy zestawu

Przeznaczenie do pracy na niestabilnych słupach i konstrukcjach Dodatkowe nogi stabilizujące zwiększają powierzchnię podparcia drabiny, ograniczając ryzyko jej przechylenia lub niekontrolowanego przesunięcia.

Drabina i urządzenie kotwiczące w jednym systemie IRULADDER pełni funkcję drabiny dostępowej oraz tymczasowego urządzenia kotwiczącego zgodnego z normą EN 795 B.

Ciągła asekuracja podczas wchodzenia i schodzenia Urządzenie ROCKER przesuwa się po linie razem z użytkownikiem, a w przypadku gwałtownego ruchu lub upadku automatycznie blokuje się na linie.

Możliwość przeprowadzenia akcji ratunkowej Przyrząd zjazdowy ERO oraz lina BOA umożliwiają przygotowanie kontrolowanego opuszczenia użytkownika do bezpiecznego poziomu.

Izolacja elektryczna do 100 kV Konstrukcja z włókna szklanego pozwala stosować drabinę w środowisku, w którym istotne jest ograniczenie przewodzenia energii elektrycznej.

Odporność na trudne warunki pracy Materiały zastosowane w drabinie są odporne na wilgoć, korozję, kwasy oraz inne czynniki występujące w środowisku przemysłowym i terenowym.

Modułowa konstrukcja Poszczególne elementy można transportować oddzielnie, a następnie zmontować bezpośrednio przy stanowisku pracy.

IRULADDER – drabina z systemem kotwiczenia

IRULADDER jest ręcznie wysuwaną drabiną wykonaną z poliestru wzmacnianego włóknem szklanym. Konstrukcja łączy funkcję urządzenia dostępowego z funkcją tymczasowego systemu kotwiczenia.

Na górnym i dolnym szczeblu umieszczono dwa pierścienie kotwiczące GAKO 10. Umożliwiają one poprowadzenie systemu linowego, zabezpieczenie użytkownika podczas przemieszczania oraz przygotowanie stanowiska do działań ratunkowych.

Drabina wyposażona jest również w linę pozycjonującą o długości 10 m, służącą do stabilizacji konstrukcji względem odpowiedniego słupa lub innego elementu nośnego.

Zakres wysokości od 3,56 do 6,08 m Umożliwia dopasowanie długości drabiny do wysokości stanowiska pracy.

Szerokość 45 cm Zapewnia wygodne ustawienie stóp i stabilne przemieszczanie się po szczeblach.

Odstęp między szczeblami 28 cm Regularne rozmieszczenie szczebli ułatwia wchodzenie i schodzenie.

Dwa punkty kotwiczenia Pierścienie umieszczone na górnym i dolnym szczeblu pozwalają przygotować system asekuracyjny i ratunkowy.

Konstrukcja z włókna szklanego Łączy wysoką wytrzymałość z właściwościami izolacyjnymi i odpornością na korozję.

Elementy ze stali nierdzewnej Śruby oraz wyposażenie montażowe są odporne na działanie wilgoci i intensywną eksploatację.

Charakterystyka techniczna IRULADDER

• typ: wysuwana drabina z systemem kotwiczenia
• normy: EN 795 B, EN 131, EN 50528, EN 61478
• zakres wysokości: 3,56–6,08 m
• szerokość: 45 cm
• odległość między szczeblami: 28 cm
• długość liny pozycjonującej: 10 m
• izolacja elektryczna: 100 kV
• masa: 25 kg
• materiał korpusu i szczebli: poliester wzmacniany włóknem szklanym
• materiał śrub i elementów montażowych: stal nierdzewna

IRULADDER TRIPOD LEGS – nogi stabilizujące

IRULADDER TRIPOD LEGS to dwunożny system stabilizujący przeznaczony do współpracy z drabiną IRULADDER. Jego zadaniem jest zwiększenie stabilności całej konstrukcji podczas pracy przy słupach, ścianach, murach i innych miejscach, w których standardowe podparcie drabiny może być niewystarczające.

Po połączeniu z drabiną nogi tworzą dodatkowe punkty oparcia, zwiększając szerokość podstawy systemu. Pozwala to ograniczyć ryzyko bocznego przechylenia i poprawia stabilność stanowiska roboczego.

Dwunożna konstrukcja stabilizująca Dodatkowe punkty podparcia zwiększają stabilność systemu na nierównym lub ograniczonym stanowisku.

Przeznaczenie do niestabilnych słupów System sprawdza się przy konstrukcjach, które nie zapewniają wystarczającego podparcia dla samej drabiny.

Możliwość pracy przy ścianach i murach Nogi pozwalają ustawić system również przy pionowych konstrukcjach budowlanych.

Dopasowanie do wysokości IRULADDER Zakres pracy elementów odpowiada długości drabiny od 3,5 do 6 m.

Dedykowana kompatybilność Nogi zostały zaprojektowane specjalnie do współpracy z systemem kotwiczenia IRULADDER.

Charakterystyka techniczna IRULADDER TRIPOD LEGS

• typ: dwunożny system stabilizujący
• przeznaczenie: system IRULADDER
• zakres wysokości współpracującej drabiny: 3,5–6 m
• masa: 13 kg
• zastosowanie: słupy, ściany, mury i niestabilne konstrukcje

IRULADDER RESCUE KIT – zestaw asekuracyjny i ratunkowy

IRULADDER RESCUE KIT jest dedykowanym zestawem przeznaczonym do współpracy z systemem IRULADDER. Zapewnia asekurację użytkownika podczas przemieszczania się po drabinie oraz umożliwia przeprowadzenie kontrolowanej ewakuacji.

Lina BOA stanowi prowadnicę dla urządzenia ROCKER. Podczas normalnego ruchu ROCKER przesuwa się razem z użytkownikiem, nie ograniczając wchodzenia ani schodzenia. W przypadku upadku mechanizm automatycznie blokuje się na linie.

Przyrząd ERO umożliwia przygotowanie zjazdu ratunkowego i kontrolowane opuszczenie użytkownika. Zatrzaśniki służą do prawidłowego łączenia elementów systemu, a torba IRULADDER BAG ułatwia transport i przechowywanie całego wyposażenia.

Dedykowany do systemu IRULADDER Poszczególne elementy zostały dobrane pod kątem współpracy z drabiną kotwiczącą.

Asekuracja bez ciągłej obsługi ręcznej ROCKER podąża za użytkownikiem podczas przemieszczania się po linie.

Automatyczne zatrzymanie upadku W przypadku gwałtownego obciążenia urządzenie blokuje się na linie.

Kontrolowane opuszczanie użytkownika Przyrząd ERO umożliwia wykonanie zjazdu lub przeprowadzenie ewakuacji.

Lina o długości 20 m Zapewnia odpowiedni zakres do przygotowania systemu asekuracyjnego i ratunkowego.

Charakterystyka techniczna IRULADDER RESCUE KIT

• długość liny: 20 m
• średnica liny: 10,5 mm
• masa zestawu: 2,3 kg
• normy: EN 1891 A, EN 362, EN 353-2, EN 358, EN 12841-A, EN 12841-C, EN 341-2, EN 795 B

Jak działa KIT IRULADDER POLE?

Drabinę IRULADDER ustawia się przy słupie, ścianie lub innej konstrukcji. Następnie montuje się nogi stabilizujące, które tworzą dodatkowe punkty podparcia i zwiększają szerokość podstawy systemu.

Drabina zabezpieczana jest za pomocą liny pozycjonującej. Pomiędzy punktami kotwiczenia prowadzi się linę BOA, na której montowane jest urządzenie ROCKER.

Użytkownik łączy urządzenie asekuracyjne z uprzężą. Podczas wchodzenia i schodzenia ROCKER przesuwa się po linie, pozostając nad użytkownikiem lub w położeniu wymaganym przez zastosowaną konfigurację. W przypadku upadku urządzenie blokuje się i zatrzymuje ruch.

W sytuacji awaryjnej przyrząd ERO pozwala przygotować system do kontrolowanego opuszczenia użytkownika na bezpieczny poziom.

Zastosowanie

• prace na słupach energetycznych
• prace na słupach telekomunikacyjnych
• konserwacja linii napowietrznych
• montaż i serwis infrastruktury
• prace przy oświetleniu ulicznym
• prace przy ścianach i murach
• prace na niestabilnych konstrukcjach
• dostęp do stanowisk na wysokości
• asekuracja podczas wchodzenia i schodzenia
• działania ewakuacyjne i ratunkowe

Normy zestawu

• EN 795 B
• EN 131
• EN 50528
• EN 61478
• EN 1891 A
• EN 362
• EN 353-2
• EN 358
• EN 12841-A
• EN 12841-C
• EN 341-2
