Irudek KIT IRULADDER TOTAL to najbardziej rozbudowana konfiguracja systemu IRULADDER, przeznaczona do bezpiecznego dostępu na wysokość, ochrony użytkownika przed upadkiem oraz prowadzenia działań ratowniczych. Zestaw łączy izolowaną drabinę kotwiczącą, dwa rodzaje elementów stabilizujących oraz kompletny system linowy umożliwiający asekurację podczas wchodzenia i kontrolowaną ewakuację w sytuacji awaryjnej.

W skład zestawu wchodzą zarówno nogi IRULADDER TRIPOD LEGS przeznaczone do pracy przy słupach i konstrukcjach o ograniczonej stabilności, jak i boczne podpory IRULADDER SIDE LEGS stosowane przy ścianach, murach oraz elewacjach. Dzięki temu jeden komplet może być dostosowywany do różnych rodzajów stanowisk pracy.

Drabina IRULADDER pełni jednocześnie funkcję konstrukcji dostępowej oraz tymczasowego urządzenia kotwiczącego zgodnego z EN 795 B. Dwa pierścienie GAKO 10 umożliwiają przygotowanie prowadnicy linowej, natomiast urządzenie ROCKER zabezpiecza użytkownika podczas przemieszczania się po szczeblach. Przyrząd ERO pozwala przygotować system do kontrolowanego opuszczania podczas ewakuacji.

Kompletny zestaw do różnych stanowisk pracy

KIT IRULADDER TOTAL został przygotowany do obsługi zróżnicowanych miejsc, w których konieczne jest połączenie funkcji drabiny, stabilizacji, ochrony przed upadkiem i ratownictwa.

W zależności od rodzaju konstrukcji użytkownik może zastosować nogi TRIPOD LEGS albo boczne nogi SIDE LEGS. Elementy stabilizujące dobiera się do sposobu ustawienia drabiny i geometrii stanowiska. Nie należy łączyć ich w przypadkowej konfiguracji ani stosować jednocześnie, jeżeli nie przewiduje tego instrukcja systemu.

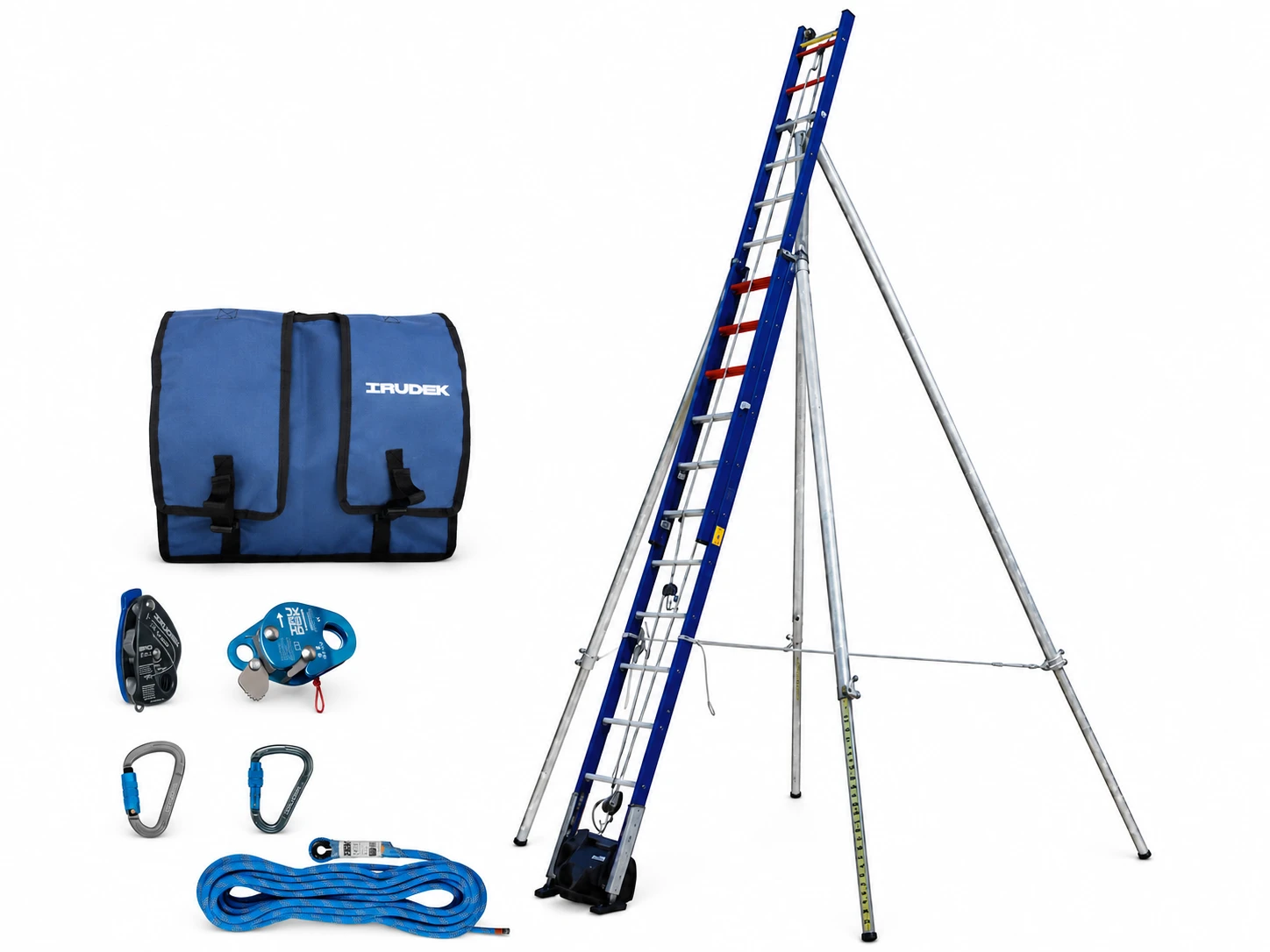

Skład zestawu

KIT IRULADDER TOTAL obejmuje drabinę kotwiczącą IRULADDER z liną pozycjonującą o długości 10 m, dwunożny system stabilizujący IRULADDER TRIPOD LEGS, boczne nogi IRULADDER SIDE LEGS oraz zestaw asekuracyjno-ratunkowy IRULADDER RESCUE KIT.

Część linowa składa się z półstatycznej liny BOA, przesuwnego urządzenia asekuracyjnego ROCKER, przyrządu zjazdowego ERO, zatrzaśników SILVERLIGHT 1131 i SILVERLIGHT 1135 oraz torby transportowej IRULADDER BAG.

IRULADDER – drabina z systemem kotwiczenia

IRULADDER to ręcznie wysuwana drabina wykonana z poliestru wzmacnianego włóknem szklanym. Konstrukcja zapewnia dostęp do stanowiska pracy i jednocześnie stanowi element tymczasowego systemu kotwiczącego zgodnego z normą EN 795 B.

Drabina może być stosowana podczas prac na słupach, ścianach, elewacjach, konstrukcjach przemysłowych oraz przy instalacjach energetycznych i telekomunikacyjnych. Zakres wysokości od 3,56 do 6,08 m pozwala dopasować długość systemu do miejsca wykonywania zadania.

Dwa pierścienie kotwiczące GAKO 10

Na górnym i dolnym szczeblu znajdują się pierścienie GAKO 10. Umożliwiają one poprowadzenie liny asekuracyjnej oraz przygotowanie systemu do zabezpieczenia użytkownika i przeprowadzenia ewakuacji.

Górny punkt pozwala prowadzić linę nad użytkownikiem, natomiast dolny wspiera organizację przebiegu systemu i utrzymanie właściwej pozycji prowadnicy względem drabiny.

Izolacja elektryczna do 100 kV

Kompozytowa konstrukcja zapewnia izolację elektryczną do 100 kV. Pozwala to wykorzystywać system podczas specjalistycznych prac technicznych, w których właściwości izolacyjne drabiny mają istotne znaczenie.

Parametr izolacji nie zastępuje odłączenia napięcia, zachowania wymaganych odległości, oceny ryzyka ani pozostałych środków ochronnych wymaganych podczas prac elektroenergetycznych.

Konstrukcja antymagnetyczna i izolowana termicznie

Włókno szklane nie wykazuje właściwości magnetycznych i ogranicza przewodzenie ciepła. Drabina może dzięki temu znaleźć zastosowanie w środowiskach, w których używanie klasycznej konstrukcji metalowej byłoby niewskazane.

Odporność na wilgoć i korozję

Korpus z włókna szklanego jest odporny na wilgoć, korozję oraz działanie wielu czynników środowiskowych. Śruby i osprzęt wykonano ze stali nierdzewnej, co zwiększa trwałość systemu podczas użytkowania na zewnątrz i w obiektach przemysłowych.

Lina pozycjonująca 10 m

Lina służy do stabilizowania drabiny względem odpowiednio wytrzymałego słupa lub konstrukcji. Prawidłowe zamocowanie ogranicza możliwość przesunięcia albo odsunięcia drabiny podczas pracy.

Ergonomiczna konstrukcja

Szerokość 45 cm oraz odległość 28 cm pomiędzy szczeblami zapewniają wygodne warunki wchodzenia i schodzenia. Konstrukcja została przygotowana do profesjonalnego użytkowania przy zachowaniu właściwej stabilizacji i asekuracji.

IRULADDER TRIPOD LEGS – nogi stabilizujące

IRULADDER TRIPOD LEGS to dwunożny system stabilizujący przeznaczony do współpracy z drabiną IRULADDER. Stosuje się go przede wszystkim podczas pracy przy słupach, murach oraz konstrukcjach, które nie zapewniają wystarczającego podparcia dla samej drabiny.

Po zamontowaniu nogi tworzą dodatkowe punkty oparcia, zwiększając szerokość całej konstrukcji i ograniczając możliwość jej bocznego przechylenia.

Stabilizacja przy słupach

System sprawdza się przy słupach energetycznych, telekomunikacyjnych i innych konstrukcjach pionowych, których kształt utrudnia stabilne oparcie standardowej drabiny.

Dodatkowe punkty podparcia

Rozstawione nogi poprawiają stabilność podczas wchodzenia, schodzenia oraz wykonywania pracy. Pomagają utrzymać drabinę we właściwym położeniu względem konstrukcji.

Przystosowanie do niestabilnych powierzchni

TRIPOD LEGS może być wykorzystywany przy murach, ścianach i innych miejscach, w których powierzchnia oparcia nie gwarantuje właściwej stabilności systemu.

Dedykowana kompatybilność

Nogi zostały zaprojektowane specjalnie do systemu IRULADDER. Dopasowanie konstrukcyjne pozwala stworzyć spójne stanowisko bez wykorzystywania przypadkowych podpór.

Zakres współpracy z drabiną

System jest przeznaczony do konfiguracji IRULADDER o długości od około 3,5 do 6 m. Masa nóg wynosi 13 kg.

IRULADDER SIDE LEGS – boczne nogi stabilizujące

IRULADDER SIDE LEGS to system dwóch bocznych podpór przeznaczonych do pracy przy ścianach, elewacjach oraz innych powierzchniach pionowych. Nogi zwiększają szerokość podparcia drabiny i pomagają zachować właściwy odstęp od powierzchni roboczej.

Rozwiązanie ułatwia wykonywanie prac montażowych, konserwacyjnych i serwisowych bez bezpośredniego opierania głównej konstrukcji o delikatne elementy elewacji.

Stabilizacja boczna

Podpory montowane po obu stronach drabiny ograniczają jej kołysanie i przemieszczanie w kierunku bocznym. Ma to szczególne znaczenie podczas pracy na większej wysokości.

Zachowanie odstępu od ściany

Nogi umożliwiają odsunięcie drabiny od powierzchni pionowej, tworząc przestrzeń potrzebną do wykonywania prac przy instalacjach, fasadach, oświetleniu i elementach konstrukcyjnych.

Ochrona powierzchni elewacji

Punkty podparcia pomagają ograniczyć bezpośredni nacisk drabiny na tynk, okładzinę, izolację i inne elementy wykończeniowe.

Dopasowanie do wariantu drabiny

SIDE LEGS występują w rozmiarach dobieranych do odpowiedniego modelu IRULADDER. Wariant o zakresie 1,8–3 m współpracuje z mniejszą konfiguracją, natomiast wersja 2,5–4,3 m jest przeznaczona do większego systemu.

Element stabilizujący, nie asekuracyjny

Boczne nogi odpowiadają za stabilność drabiny, ale nie zastępują systemu ochrony przed upadkiem. Użytkownik musi pozostawać połączony z odpowiednim układem asekuracyjnym.

IRULADDER RESCUE KIT – zestaw asekuracyjno-ratunkowy

IRULADDER RESCUE KIT jest dedykowanym systemem linowym przeznaczonym wyłącznie do współpracy z IRULADDER. Zapewnia ochronę użytkownika podczas wchodzenia i schodzenia oraz możliwość przygotowania kontrolowanego opuszczenia w sytuacji awaryjnej.

Zestaw waży 2,3 kg i wykorzystuje linę BOA o długości 20 m oraz średnicy 1,05 cm.

Lina półstatyczna BOA

Lina BOA stanowi elastyczną prowadnicę dla urządzenia ROCKER oraz element systemu ratunkowego współpracującego z przyrządem ERO.

Konstrukcja rdzeniowo-oplotowa

Rdzeń odpowiada za przenoszenie głównych obciążeń, natomiast zewnętrzny oplot zabezpiecza linę przed zużyciem i uszkodzeniami powstającymi podczas codziennego użytkowania.

Długość 20 m

Zasięg pozwala przygotować prowadnicę na całej długości drabiny i zapewnia zapas potrzebny do przeprowadzenia manewru ratunkowego.

Średnica 1,05 cm

Średnica została dopasowana do urządzenia ROCKER i przyrządu ERO, zapewniając prawidłową współpracę elementów kompletnego systemu.

ROCKER – przesuwne urządzenie asekuracyjne

ROCKER porusza się po linie BOA wraz z użytkownikiem podczas wchodzenia lub schodzenia po drabinie. Przy prawidłowej konfiguracji nie wymaga ciągłego ręcznego przesuwania.

Automatyczne blokowanie podczas upadku

Gwałtowne obciążenie powoduje zaciśnięcie mechanizmu na linie. Urządzenie ogranicza dalsze przemieszczanie użytkownika i zatrzymuje go na prowadnicy.

Płynna praca podczas przemieszczania

Podczas normalnego ruchu ROCKER przesuwa się po linie, zapewniając stałe połączenie użytkownika z systemem.

Możliwość montażu na linie

Otwierana konstrukcja pozwala założyć urządzenie na odpowiednim odcinku prowadnicy bez przeciągania go od końca liny.

Wielofunkcyjne zastosowanie

ROCKER może pracować w konfiguracjach objętych normami EN 353-2, EN 358 i EN 12841-A, zgodnie z instrukcją oraz sposobem przygotowania stanowiska.

ERO – przyrząd zjazdowy

ERO to urządzenie przeznaczone do kontrolowanego opuszczania użytkownika podczas działań ratowniczych. Umożliwia przygotowanie zjazdu po zatrzymaniu upadku albo w sytuacji, w której pracownik nie może samodzielnie zejść po drabinie.

Kontrolowana prędkość opuszczania

Dźwignia pozwala regulować ruch liny i dostosowywać prędkość zjazdu do warunków prowadzonej ewakuacji.

Funkcja antypaniczna

Mechanizm ogranicza ryzyko niekontrolowanego przyspieszenia przy zbyt gwałtownym użyciu dźwigni.

Możliwość szybkiego rozpoczęcia ewakuacji

Obecność przyrządu bezpośrednio w zestawie pozwala przygotować sposób ratowania jeszcze przed rozpoczęciem pracy. Ogranicza to czas potrzebny na skompletowanie sprzętu po wystąpieniu zdarzenia.

Zatrzaśnik SILVERLIGHT 1131

SILVERLIGHT 1131 to lekki aluminiowy zatrzaśnik służący do wykonywania połączeń pomiędzy elementami systemu.

Automatyczna blokada Twist-Lock

Po zamknięciu mechanizm automatycznie zabezpiecza zamek, ograniczając ryzyko przypadkowego pozostawienia otwartego zatrzaśnika.

Konstrukcja ograniczająca zahaczanie

Gładki nosek poprawia współpracę z linami i taśmami oraz ułatwia wpinanie urządzenia w elementy systemu.

Zatrzaśnik SILVERLIGHT 1135

SILVERLIGHT 1135 to aluminiowy zatrzaśnik z ręcznie zakręcaną blokadą Screw-Lock.

Kontrolowane zabezpieczenie zamka

Po wykonaniu połączenia tuleja może zostać ręcznie zakręcona, co ogranicza możliwość niezamierzonego otwarcia.

Lekka konstrukcja

Aluminiowy korpus zapewnia korzystne połączenie odpowiedniej wytrzymałości i niewielkiej masy.

IRULADDER BAG – torba transportowa

IRULADDER BAG służy do przechowywania i transportowania liny, przyrządów oraz zatrzaśników należących do zestawu ratunkowego. Ułatwia zachowanie kompletności wyposażenia i pozwala ograniczyć jego narażenie na zabrudzenie oraz uszkodzenia podczas przewozu.

Torba nie jest elementem nośnym ani składnikiem systemu przeznaczonym do zatrzymywania upadku.

Działanie kompletnego systemu

Przed rozpoczęciem pracy wybiera się sposób stabilizacji odpowiedni do charakteru stanowiska. Przy słupach lub konstrukcjach o ograniczonej stabilności stosowane są IRULADDER TRIPOD LEGS. Przy ścianach i elewacjach wykorzystywane są IRULADDER SIDE LEGS.

Drabina zostaje prawidłowo ustawiona, ustabilizowana oraz zabezpieczona liną pozycjonującą. Następnie lina BOA jest prowadzona z wykorzystaniem punktów GAKO 10.

Użytkownik łączy uprząż z urządzeniem ROCKER. Podczas wchodzenia i schodzenia urządzenie przesuwa się wraz z nim po prowadnicy. W przypadku upadku mechanizm blokuje się na linie i ogranicza dalsze spadanie.

Jeżeli użytkownik nie może samodzielnie zejść, przyrząd ERO umożliwia przygotowanie systemu do kontrolowanego opuszczania. Dzięki temu KIT IRULADDER TOTAL zapewnia nie tylko dostęp i asekurację, ale także wyposażenie potrzebne do rozpoczęcia akcji ratunkowej.

Parametry

• Model: KIT IRULADDER TOTAL

• Rodzaj: kompletny system drabinowy, kotwiczący, stabilizujący i ratunkowy

• System dostępowy: IRULADDER

• Zakres wysokości drabiny: 3,56–6,08 m

• Szerokość drabiny: 45 cm

• Odległość pomiędzy szczeblami: 28 cm

• Punkty kotwiczące: dwa pierścienie GAKO 10

• Długość liny pozycjonującej: 10 m

• Izolacja elektryczna drabiny: do 100 kV

• Masa drabiny: około 25 kg

• Materiał drabiny: poliester wzmacniany włóknem szklanym

• Materiał śrub i osprzętu: stal nierdzewna

• Stabilizacja do słupów i niestabilnych konstrukcji: IRULADDER TRIPOD LEGS

• Masa IRULADDER TRIPOD LEGS: 13 kg

• Stabilizacja do ścian i elewacji: IRULADDER SIDE LEGS

• Zestaw asekuracyjno-ratunkowy: IRULADDER RESCUE KIT

• Długość liny BOA: 20 m

• Średnica liny BOA: 1,05 cm

• Masa IRULADDER RESCUE KIT: 2,3 kg

• Urządzenie asekuracyjne: ROCKER

• Przyrząd zjazdowy: ERO

• Zatrzaśniki: SILVERLIGHT 1131 i SILVERLIGHT 1135

• Torba transportowa: IRULADDER BAG

• Normy: EN 795 B, EN 131, EN 50528, EN 61478, EN 1891 A, EN 362, EN 353-2, EN 358, EN 12841-A, EN 12841-C, EN 341-2

Zastosowanie

• Prace na słupach energetycznych

• Prace na słupach telekomunikacyjnych

• Prace przy ścianach i murach

• Prace elewacyjne

• Konserwacja fasad

• Montaż instalacji zewnętrznych

• Serwis oświetlenia

• Dostęp do konstrukcji przemysłowych

• Prace na niestabilnych stanowiskach

• Asekuracja podczas wchodzenia i schodzenia

• Ochrona przed upadkiem z wysokości

• Ratownictwo wysokościowe

• Kontrolowane opuszczanie użytkownika

• Ewakuacja po zatrzymaniu upadku

• Zastosowania wymagające właściwości izolacyjnych

Irudek KIT IRULADDER TOTAL to kompletny i wszechstronny system do profesjonalnej pracy na wysokości. Drabina pełniąca funkcję urządzenia kotwiczącego, dwa alternatywne systemy stabilizacji, automatyczna asekuracja ROCKER oraz przyrząd ratunkowy ERO umożliwiają przygotowanie bezpiecznego stanowiska przy słupach, ścianach, elewacjach i innych wymagających konstrukcjach.
