Irudek KIT IRULADDER WALL to kompletny system przeznaczony do bezpiecznego dostępu na wysokość, wykonywania prac przy ścianach i elewacjach, zabezpieczenia użytkownika przed upadkiem oraz przeprowadzenia kontrolowanej ewakuacji w sytuacji awaryjnej.

Zestaw składa się z izolowanej drabiny kotwiczącej IRULADDER, dwóch bocznych nóg stabilizujących IRULADDER SIDE LEGS oraz dedykowanego zestawu asekuracyjno-ratunkowego IRULADDER RESCUE KIT. Boczne podpory umożliwiają stabilne ustawienie drabiny przy powierzchni pionowej, natomiast system linowy chroni użytkownika podczas wchodzenia i schodzenia oraz zapewnia gotowość do przeprowadzenia akcji ratunkowej.

KIT IRULADDER WALL został skonfigurowany specjalnie do prac przy ścianach, murach i elewacjach, gdzie bezpośrednie oparcie drabiny nie zapewnia odpowiedniej stabilności lub mogłoby powodować uszkodzenie powierzchni roboczej.

Skład zestawu

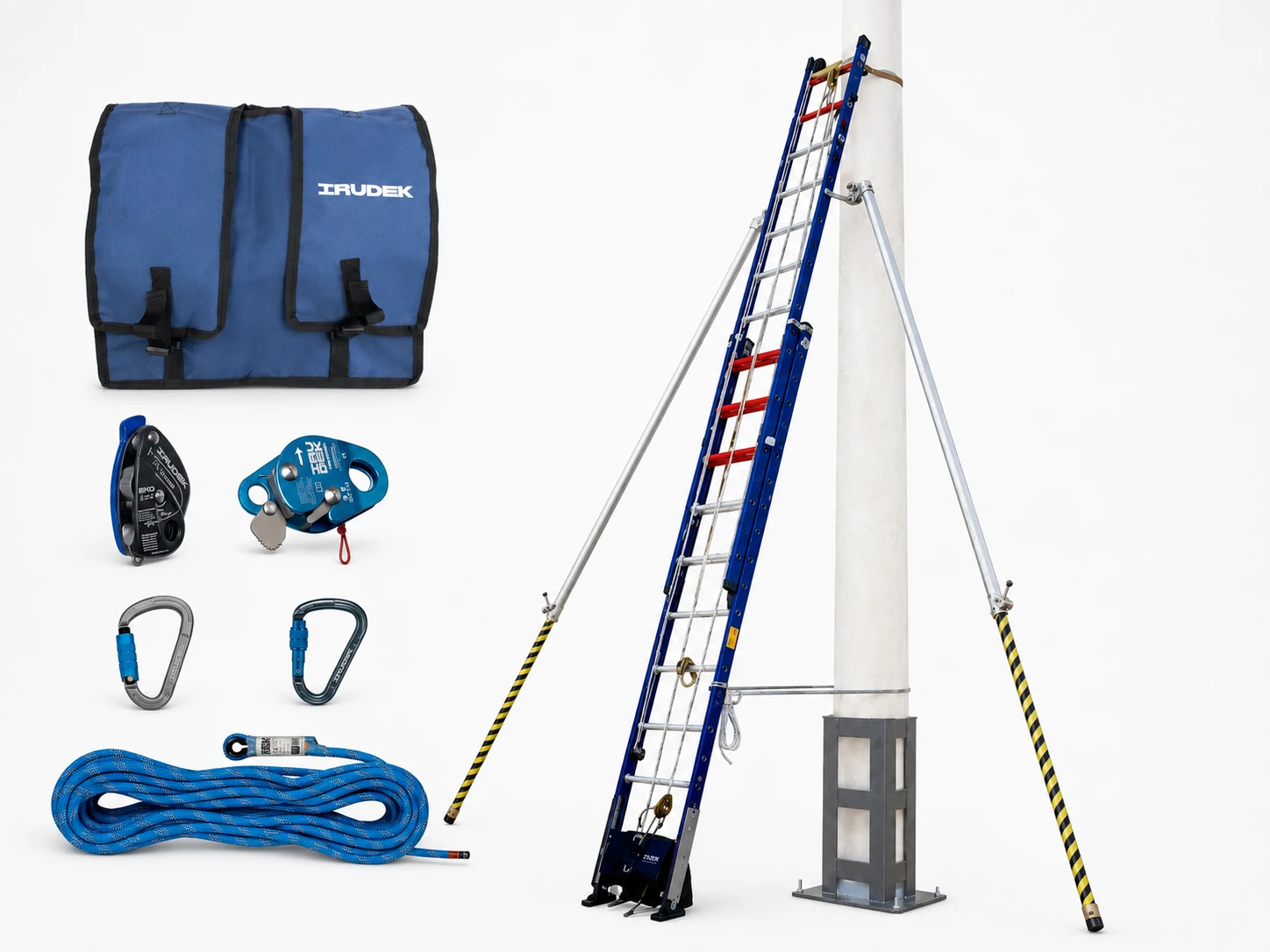

Zestaw obejmuje drabinę kotwiczącą IRULADDER, system dwóch bocznych nóg IRULADDER SIDE LEGS oraz zestaw ratunkowy IRULADDER RESCUE KIT. W skład części asekuracyjno-ratunkowej wchodzą lina BOA, przesuwne urządzenie asekuracyjne ROCKER, przyrząd zjazdowy ERO, zatrzaśnik SILVERLIGHT 1131, zatrzaśnik SILVERLIGHT 1135 oraz torba IRULADDER BAG.

IRULADDER

IRULADDER to specjalistyczna drabina zintegrowana z tymczasowym systemem kotwiczenia zgodnym z normą EN 795 B. Konstrukcja została wykonana z poliestru wzmocnionego włóknem szklanym, dzięki czemu łączy wysoką odporność mechaniczną z właściwościami izolacyjnymi oraz ograniczoną podatnością na działanie niekorzystnych warunków środowiskowych.

System umożliwia nie tylko dostęp do stanowiska pracy, ale również przygotowanie prowadnicy asekuracyjnej zabezpieczającej użytkownika podczas poruszania się po drabinie. Rozwiązanie sprawdza się podczas prac przy elewacjach, ścianach budynków, instalacjach technicznych, konstrukcjach energetycznych oraz obiektach przemysłowych.

Zintegrowany system kotwiczenia

Drabina pełni funkcję konstrukcji dostępowej i elementu tymczasowego systemu kotwiczącego. Pozwala przygotować stanowisko asekuracyjne bez konieczności montowania niezależnej konstrukcji nad miejscem pracy, pod warunkiem zastosowania wszystkich elementów zgodnie z przeznaczeniem.

Dwa pierścienie kotwiczące GAKO 10

Na górnym i dolnym szczeblu umieszczono dwa pierścienie GAKO 10. Służą one do organizacji przebiegu liny oraz przygotowania systemu chroniącego użytkownika podczas wchodzenia i schodzenia.

Górny pierścień umożliwia prowadzenie liny nad użytkownikiem, natomiast dolny wspiera utrzymanie właściwej konfiguracji systemu i przygotowanie stanowiska do przeprowadzenia działań ratunkowych.

Izolacja elektryczna do 100 kV

Kompozytowa konstrukcja zapewnia parametr izolacji elektrycznej do 100 kV. Zwiększa to przydatność drabiny podczas specjalistycznych prac technicznych prowadzonych w pobliżu instalacji elektroenergetycznych.

Właściwości izolacyjne drabiny nie zastępują odłączenia napięcia, zachowania bezpiecznych odległości, prawidłowej oceny ryzyka ani stosowania pozostałych wymaganych środków ochronnych.

Izolacja termiczna i właściwości antymagnetyczne

Włókno szklane ogranicza przewodzenie ciepła i nie wykazuje właściwości magnetycznych. Dzięki temu drabina może być stosowana w miejscach, w których używanie klasycznej konstrukcji metalowej byłoby niewskazane.

Odporność na korozję i wilgoć

Korpus oraz szczeble są odporne na wilgoć, korozję, działanie wybranych kwasów i inne agresywne czynniki środowiskowe. Śruby oraz osprzęt wykonano ze stali nierdzewnej, co zwiększa trwałość całej konstrukcji.

Lina pozycjonująca 10 m

Drabina została wyposażona w linę o długości 10 m, która służy do stabilizowania systemu względem odpowiednio wytrzymałej konstrukcji. Ogranicza możliwość przesuwania się drabiny podczas pracy i stanowi istotny element prawidłowo przygotowanego stanowiska.

Zakres wysokości od 3,56 do 6,08 m

Dostępne warianty pozwalają dopasować długość drabiny do wysokości elewacji lub stanowiska technicznego. Szerokość 45 cm oraz odstęp 28 cm pomiędzy szczeblami zapewniają wygodne warunki przemieszczania.

Parametry IRULADDER

• Normy: EN 795 B, EN 131, EN 50528, EN 61478

• Rodzaj: drabina zintegrowana z tymczasowym systemem kotwiczenia

• Zakres wysokości: 3,56–6,08 m

• Szerokość: 45 cm

• Odległość pomiędzy szczeblami: 28 cm

• Długość liny pozycjonującej: 10 m

• Izolacja elektryczna: do 100 kV

• Materiał korpusu i szczebli: poliester wzmocniony włóknem szklanym

• Materiał śrub i osprzętu: stal nierdzewna

• Punkty kotwiczące: dwa pierścienie GAKO 10

• Waga: około 25 kg, zależnie od wariantu

IRULADDER SIDE LEGS

IRULADDER SIDE LEGS to system dwóch bocznych nóg stabilizujących, przeznaczony do współpracy z drabiną IRULADDER podczas prac przy ścianach, murach i elewacjach.

Po zamontowaniu nogi tworzą dodatkowe punkty podparcia po obu stronach drabiny. Zwiększają stabilność całej konstrukcji, ograniczają możliwość jej bocznego przesunięcia i pozwalają zachować odpowiedni odstęp od powierzchni pionowej.

Stabilizacja przy powierzchniach pionowych

Boczne podpory umożliwiają bezpieczniejsze ustawienie drabiny przy ścianie lub elewacji. Jest to szczególnie istotne tam, gdzie powierzchnia robocza jest nieregularna, delikatna lub nie zapewnia właściwego podparcia dla górnej części drabiny.

Dwa boczne punkty podparcia

Rozstawione po obu stronach drabiny nogi zwiększają szerokość podstawy podparcia. Ogranicza to kołysanie i ruch boczny konstrukcji podczas wchodzenia, schodzenia oraz wykonywania pracy.

Odsunięcie drabiny od elewacji

System pozwala zachować przestrzeń pomiędzy drabiną a ścianą. Ułatwia to wykonywanie prac montażowych, konserwacyjnych i serwisowych bez bezpośredniego opierania całej konstrukcji o elewację.

Ochrona powierzchni roboczej

Boczne nogi ograniczają nacisk górnej części drabiny na ścianę i pomagają zmniejszyć ryzyko uszkodzenia tynku, okładziny, izolacji lub pozostałych elementów elewacyjnych.

Dedykowana kompatybilność z IRULADDER

Nogi zostały opracowane specjalnie do systemu IRULADDER. Dopasowana konstrukcja pozwala stworzyć spójny układ dostępowy bez stosowania przypadkowych podpór lub akcesoriów nieprzeznaczonych do tego systemu.

Współpraca z ochroną przed upadkiem

IRULADDER SIDE LEGS odpowiadają za stabilizację drabiny, ale nie zastępują systemu asekuracyjnego. Ochronę użytkownika podczas przemieszczania się po drabinie zapewnia odpowiedni układ zgodny z EN 353 lub EN 360.

W zestawie KIT IRULADDER WALL zastosowano prowadnicę linową z urządzeniem ROCKER, które blokuje się w przypadku upadku.

Parametry IRULADDER SIDE LEGS

• Typ: system dwóch bocznych nóg stabilizujących

• Kompatybilność: drabina kotwicząca IRULADDER

• Przeznaczenie: ściany, mury i elewacje

• Funkcja: stabilizacja boczna drabiny

• Sposób ustawienia: po obu stronach systemu IRULADDER

• Zastosowanie zewnętrznego systemu asekuracyjnego: wymagane zgodnie z konfiguracją stanowiska

• Kompatybilne rozwiązania asekuracyjne: systemy zgodne z EN 353 lub EN 360

IRULADDER RESCUE KIT

IRULADDER RESCUE KIT to dedykowany zestaw asekuracyjno-ratunkowy przeznaczony wyłącznie do współpracy z systemem IRULADDER. Jego zadaniem jest zabezpieczenie użytkownika podczas wchodzenia i schodzenia oraz zapewnienie możliwości przeprowadzenia kontrolowanego zjazdu w sytuacji awaryjnej.

System wykorzystuje półstatyczną linę BOA o długości 20 m i średnicy 10,5 mm. Po linie porusza się urządzenie ROCKER, które podąża za użytkownikiem podczas normalnego przemieszczania i automatycznie blokuje się w przypadku gwałtownego obciążenia.

Przyrząd ERO umożliwia skonfigurowanie systemu do kontrolowanego opuszczania i przeprowadzenia ewakuacji użytkownika z wysokości.

Lina BOA 20 m

BOA to półstatyczna lina rdzeniowa przeznaczona do profesjonalnych systemów asekuracyjnych, dostępu linowego i ratownictwa. Składa się z rdzenia odpowiadającego za przenoszenie obciążenia oraz oplotu chroniącego linę przed zużyciem i uszkodzeniami eksploatacyjnymi.

Długość 20 m

Długość liny pozwala przygotować system na całym zakresie wysokości drabiny i pozostawia zapas niezbędny do wykonania konfiguracji ratunkowej.

Średnica 10,5 mm

Średnica została dopasowana do współpracy z urządzeniem ROCKER i przyrządem ERO. Zapewnia prawidłowe prowadzenie oraz skuteczne działanie mechanizmów blokujących i zjazdowych.

Norma EN 1891 A

Lina spełnia wymagania dotyczące półstatycznych lin rdzeniowych typu A, stosowanych w profesjonalnych systemach pracy i ratownictwa na wysokości.

ROCKER

ROCKER to przesuwne urządzenie asekuracyjne poruszające się po linie wraz z użytkownikiem. Przy prawidłowej konfiguracji umożliwia płynne wchodzenie i schodzenie bez konieczności ręcznego przesuwania urządzenia po każdym ruchu.

Automatyczna blokada podczas upadku

W przypadku gwałtownego obciążenia mechanizm zaciska się na linie i ogranicza dalsze przemieszczanie użytkownika.

Płynne przemieszczanie po prowadnicy

Podczas normalnego ruchu ROCKER przesuwa się zgodnie z kierunkiem poruszania się użytkownika, zapewniając stałe połączenie z systemem asekuracyjnym.

Możliwość założenia na linę

Otwierana konstrukcja pozwala zamontować urządzenie na odpowiednim odcinku liny bez konieczności przeciągania go od jej końca.

Wielofunkcyjne zastosowanie

ROCKER może pracować w konfiguracjach zgodnych z normami EN 353-2, EN 358 oraz EN 12841 A, między innymi jako przesuwne urządzenie asekuracyjne i regulator liny.

ERO

ERO to przyrząd zjazdowy przeznaczony do kontrolowanego opuszczania użytkownika i prowadzenia działań ratunkowych. W systemie IRULADDER pozwala przygotować zjazd ewakuacyjny po zatrzymaniu upadku lub wystąpieniu innej sytuacji uniemożliwiającej samodzielne zejście z drabiny.

Kontrolowana prędkość zjazdu

Ergonomiczna dźwignia umożliwia płynną regulację prędkości opuszczania i dostosowanie ruchu do warunków prowadzonej akcji.

Mechanizm antypaniczny

Funkcja bezpieczeństwa ogranicza ryzyko niekontrolowanego zjazdu przy zbyt gwałtownym użyciu dźwigni.

Powrót do bezpiecznego położenia

Mechanizm sprężynowy wspomaga zatrzymanie ruchu po zwolnieniu dźwigni, ułatwiając operatorowi zachowanie kontroli.

Przeznaczenie ratunkowe

ERO jest odpowiedni do konfiguracji objętych normami EN 12841 C oraz EN 341-2 i może być stosowany w systemie ratunkowym przygotowanym zgodnie z wymaganiami właściwych instrukcji.

Zatrzaśnik SILVERLIGHT 1131

SILVERLIGHT 1131 to lekki aluminiowy zatrzaśnik z automatycznym zamkiem Twist-Lock. Umożliwia szybkie wykonywanie połączeń pomiędzy elementami systemu.

Automatyczne zamknięcie Twist-Lock

Po zwolnieniu mechanizmu tuleja automatycznie wraca do pozycji zamkniętej, ograniczając ryzyko pozostawienia otwartego zamka.

Konstrukcja Keylock

Gładki nosek bez wystającego haka zmniejsza ryzyko zahaczania o linę, taśmy i pozostałe elementy wyposażenia.

Lekka konstrukcja aluminiowa

Aluminiowy korpus ogranicza masę zestawu i ułatwia obsługę podczas wykonywania manewrów asekuracyjnych i ratunkowych.

Zatrzaśnik SILVERLIGHT 1135

SILVERLIGHT 1135 to aluminiowy zatrzaśnik z ręczną blokadą Screw-Lock, przeznaczony do tworzenia stabilnych połączeń w systemie.

Zakręcana tuleja Screw-Lock

Po zamknięciu karabinka tuleję można ręcznie zabezpieczyć, ograniczając możliwość przypadkowego otwarcia.

Ślepy nosek

Konstrukcja zmniejsza ryzyko zahaczania złącza o elementy tekstylne i linę podczas montażu systemu.

Korzystny stosunek wytrzymałości do masy

Aluminiowy korpus zapewnia odpowiednią wytrzymałość przy ograniczonej masie, co poprawia wygodę transportu i użytkowania.

IRULADDER BAG

IRULADDER BAG to dedykowana torba przeznaczona do transportu i przechowywania zestawu asekuracyjno-ratunkowego. Ułatwia organizację liny, przyrządów i zatrzaśników oraz ogranicza ich narażenie na zabrudzenie, uszkodzenia mechaniczne i przypadkowe zagubienie.

Torba nie jest elementem nośnym ani składnikiem systemu powstrzymywania spadania.

Działanie kompletnego systemu

Drabina IRULADDER zostaje ustawiona przy ścianie, murze lub elewacji. Boczne nogi IRULADDER SIDE LEGS tworzą dwa dodatkowe punkty podparcia, zwiększając stabilność całego układu i ograniczając bezpośredni nacisk drabiny na powierzchnię pionową.

System zostaje następnie zabezpieczony za pomocą liny pozycjonującej. Lina BOA jest prowadzona z wykorzystaniem pierścieni kotwiczących GAKO 10, a uprząż użytkownika zostaje połączona z urządzeniem ROCKER.

Podczas wchodzenia i schodzenia ROCKER porusza się po linie wraz z użytkownikiem. W razie upadku mechanizm automatycznie blokuje się na prowadnicy i ogranicza dalsze spadanie.

Jeżeli użytkownik nie może samodzielnie zejść, przyrząd ERO pozwala przygotować system do kontrolowanego opuszczania i przeprowadzenia ewakuacji. Boczne nogi odpowiadają za stabilność konstrukcji, natomiast lina i urządzenia asekuracyjne realizują funkcję ochrony przed upadkiem.

Parametry kompletnego zestawu

• Nazwa systemu: KIT IRULADDER WALL

• System dostępowy i kotwiczący: IRULADDER

• System stabilizujący: IRULADDER SIDE LEGS

• Zestaw asekuracyjno-ratunkowy: IRULADDER RESCUE KIT

• Zakres wysokości drabiny: 3,56–6,08 m

• Szerokość drabiny: 45 cm

• Odległość pomiędzy szczeblami: 28 cm

• Izolacja elektryczna: do 100 kV

• Długość liny pozycjonującej: 10 m

• Długość liny BOA: 20 m

• Średnica liny BOA: 10,5 mm

• Waga drabiny: około 25 kg, zależnie od wariantu

• Waga zestawu ratunkowego: 2,3 kg

• Materiał drabiny: poliester wzmocniony włóknem szklanym

• Materiał śrub i osprzętu: stal nierdzewna

• Normy zestawu: EN 795 B, EN 131, EN 50528, EN 61478, EN 1891 A, EN 362, EN 353-2, EN 358, EN 12841 A, EN 12841 C, EN 341-2

Zastosowanie

• Prace przy ścianach i elewacjach

• Montaż i konserwacja fasad

• Prace dekarskie przy krawędzi budynku

• Serwis instalacji elewacyjnych

• Montaż reklam i elementów fasadowych

• Prace przy oświetleniu zewnętrznym

• Energetyka

• Telekomunikacja

• Przemysł i utrzymanie ruchu

• Asekuracja podczas wchodzenia i schodzenia po drabinie

• Ochrona przed upadkiem z wysokości

• Ratownictwo techniczne

• Kontrolowane opuszczanie użytkownika

• Ewakuacja po zatrzymaniu upadku

• Zastosowania wymagające izolacji elektrycznej i termicznej
