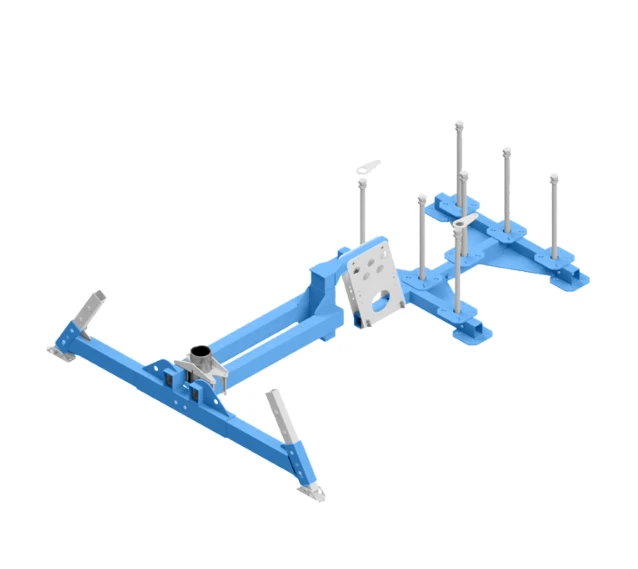

RACK COUNTERWEIGHT BASE Przenośna podstawa przeciwwagowa do systemów DAVIT

Irudek RACK COUNTERWEIGHT BASE to moduł przeciwwagowy przeznaczony do rozbudowy podstawy HITCH BASE stosowanej w systemach kotwiczących DAVIT i SIDE ENTRY. Umożliwia przygotowanie przenośnego stanowiska do ochrony przed upadkiem, obsługi przestrzeni zamkniętych oraz prowadzenia działań ratowniczych bez wiercenia i trwałego mocowania konstrukcji do podłoża.

Moduł wykorzystuje standardowe talerze obciążeniowe, które pełnią funkcję przeciwwagi stabilizującej kompletny system. Konstrukcja została wyposażona w siedem trzpieni umożliwiających równomierne rozmieszczenie obciążników. Liczbę oraz łączną masę talerzy dobiera się do konfiguracji systemu, długości wysięgu ramienia, kierunku działania obciążenia i przewidzianego sposobu użytkowania.

RACK COUNTERWEIGHT BASE nie jest samodzielnym punktem kotwiczącym. Wymaga połączenia z podstawą HITCH BASE, kompatybilnym masztem, ramieniem DAVIT lub SIDE ENTRY oraz odpowiednio dobranym wyposażeniem asekuracyjnym albo ratowniczym.

Mobilne stanowisko bez trwałego mocowania

System przeciwwagowy pozwala ustawić konstrukcję w miejscach, w których nie można wykonać otworów montażowych, przyspawać podstawy ani trwale ingerować w posadzkę lub konstrukcję obiektu.

Po zakończeniu pracy moduł można rozłożyć, usunąć talerze obciążeniowe i przenieść elementy na kolejne stanowisko. Rozwiązanie sprawdza się podczas prac okresowych, serwisowych i ratowniczych prowadzonych w różnych lokalizacjach.

Współpraca z podstawą HITCH BASE

RACK COUNTERWEIGHT BASE został zaprojektowany jako uzupełnienie podstawy HITCH BASE. Po połączeniu obu elementów powstaje platforma umożliwiająca zamontowanie słupa kompatybilnego systemu kotwiczącego.

HITCH BASE odpowiada za osadzenie głównej konstrukcji, natomiast moduł przeciwwagowy zapewnia miejsce do rozmieszczenia obciążników stabilizujących cały układ.

Kompatybilność z systemami DAVIT i SIDE ENTRY

Konstrukcja może być wykorzystywana podczas kompletowania mobilnych systemów DAVIT przeznaczonych do pracy nad włazami, studzienkami i pionowymi otworami wejściowymi.

Może również współpracować z systemem SIDE ENTRY stosowanym przy zbiornikach, komorach i innych przestrzeniach wyposażonych w boczne otwory dostępowe. Ostateczna konfiguracja zależy od zastosowanego masztu, ramienia, urządzenia samohamownego oraz wyciągarki ratowniczej.

Siedem trzpieni na obciążniki

Moduł posiada siedem trzpieni przeznaczonych do montażu standardowych talerzy ciężarowych. Ich rozmieszczenie pozwala rozłożyć przeciwwagi na całej konstrukcji i uzyskać stabilność wymaganą dla określonej konfiguracji.

Talerze należy rozmieszczać równomiernie. Niedopuszczalne jest przypadkowe skupienie całej masy po jednej stronie, jeżeli nie przewiduje tego instrukcja montażu konkretnego systemu.

Standardowe talerze obciążeniowe

Dokumentacja przewiduje możliwość stosowania standardowych talerzy o masie około 11,36 kg. Orientacyjna średnica pojedynczego obciążnika wynosi 26,7 cm, średnica otworu centralnego 2,8 cm, a grubość około 3,8 cm.

Przed użyciem należy potwierdzić, że kształt, średnica otworu i konstrukcja wybranych talerzy umożliwiają ich bezpieczne osadzenie na trzpieniach. Obciążniki nie powinny być popękane, luźne ani podatne na niekontrolowane przesuwanie.

Dobór liczby przeciwwag

Wymagana liczba talerzy zależy od długości i położenia ramienia, rodzaju systemu, przewidywanego obciążenia oraz warunków stanowiska. Nie należy przyjmować jednej stałej liczby obciążników dla wszystkich konfiguracji.

Kompletny system powinien zostać przygotowany zgodnie z instrukcją montażu, tabelami obciążeń i oceną ryzyka. Przed rozpoczęciem pracy należy sprawdzić stabilność podstawy oraz prawidłowe rozmieszczenie wszystkich przeciwwag.

Szybki montaż i regulacja

Konstrukcja wykorzystuje szybkie połączenia ułatwiające składanie, regulację i demontaż poszczególnych elementów. Rozwiązanie ogranicza liczbę oddzielnych sworzni i drobnych części, które mogłyby zostać zgubione podczas transportu lub przygotowywania stanowiska.

Modułowa budowa pozwala przewozić podstawę oraz obciążniki osobno, co ułatwia organizację transportu i ręczne przemieszczanie komponentów.

Konstrukcja stalowo-aluminiowa

RACK COUNTERWEIGHT BASE wykonano z elementów ze stali ocynkowanej i aluminium. Stalowe komponenty zapewniają odporność mechaniczną i stabilność konstrukcji, natomiast aluminium pomaga ograniczyć masę części przenośnych.

Zabezpieczenie powierzchni stalowych ogranicza wpływ korozji podczas użytkowania w środowisku przemysłowym. Po pracy w wilgotnych lub zabrudzonych warunkach konstrukcję należy oczyścić, osuszyć i skontrolować.

Zastosowanie w ratownictwie i przestrzeniach zamkniętych

Po połączeniu z odpowiednim systemem moduł może stanowić podstawę stanowiska umożliwiającego kontrolowane wejście, opuszczanie, podnoszenie i ewakuację użytkownika.

System może współpracować z wyciągarką ratowniczą oraz niezależnym urządzeniem chroniącym przed upadkiem. Rodzaj wyposażenia należy dobrać do charakteru wejścia, głębokości przestrzeni, liczby użytkowników i przygotowanego planu ratunkowego.

Działanie systemu

RACK COUNTERWEIGHT BASE zostaje połączony z podstawą HITCH BASE i ustawiony na stabilnym, równym podłożu o odpowiedniej nośności. Następnie na siedmiu trzpieniach rozmieszczane są talerze o łącznej masie wymaganej dla wybranej konfiguracji.

Do podstawy montowany jest maszt oraz kompatybilne ramię DAVIT lub SIDE ENTRY. Po wykonaniu kontroli połączeń można zainstalować urządzenia asekuracyjne i ratownicze.

Ciężar talerzy przeciwdziała siłom powstającym na wysięgniku i stabilizuje cały system bez potrzeby kotwienia go do posadzki. Konstrukcja może być użytkowana dopiero po sprawdzeniu kompletności, równomiernego rozmieszczenia obciążników i zgodności konfiguracji z instrukcją.

Parametry

• Model: RACK COUNTERWEIGHT BASE

• Rodzaj: moduł podstawy przeciwwagowej

• Kompatybilna podstawa: Irudek HITCH BASE

• Kompatybilne systemy: DAVIT i SIDE ENTRY

• Przeznaczenie: budowa przenośnego systemu kotwiczącego bez trwałego mocowania

• Masa modułu: 38,20 kg

• Materiał konstrukcji: stal ocynkowana i aluminium

• Liczba trzpieni na obciążniki: 7

• Zalecany rodzaj przeciwwag: standardowe talerze ciężarowe

• Orientacyjna masa pojedynczego talerza: 11,36 kg

• Orientacyjna średnica talerza: 26,7 cm

• Orientacyjna średnica otworu centralnego: 2,8 cm

• Orientacyjna grubość talerza: 3,8 cm

• Norma kompletnego systemu: EN 795

• Produkt samodzielny: nie – wymaga podstawy HITCH BASE i pozostałych kompatybilnych elementów

Zastosowanie

• Tymczasowe stanowiska kotwiczące

• Prace w miejscach bez możliwości wiercenia

• Systemy DAVIT

• Systemy SIDE ENTRY

• Dostęp do przestrzeni zamkniętych

• Studzienki i włazy

• Zbiorniki technologiczne

• Komory inspekcyjne

• Kanały techniczne

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Prace na wysokości

• Ratownictwo techniczne

• Kontrolowane podnoszenie i opuszczanie użytkowników

Irudek RACK COUNTERWEIGHT BASE to moduł umożliwiający przygotowanie mobilnej podstawy kotwiczącej bez ingerencji w podłoże. Siedem trzpieni na standardowe obciążniki, kompatybilność z HITCH BASE oraz możliwość współpracy z systemami DAVIT i SIDE ENTRY zapewniają elastyczne rozwiązanie do prac wysokościowych, dostępu i ratownictwa w przestrzeniach zamkniętych.
