SIDE ENTRY ARM – obrotowe ramię ratownicze do włazów i zbiorników

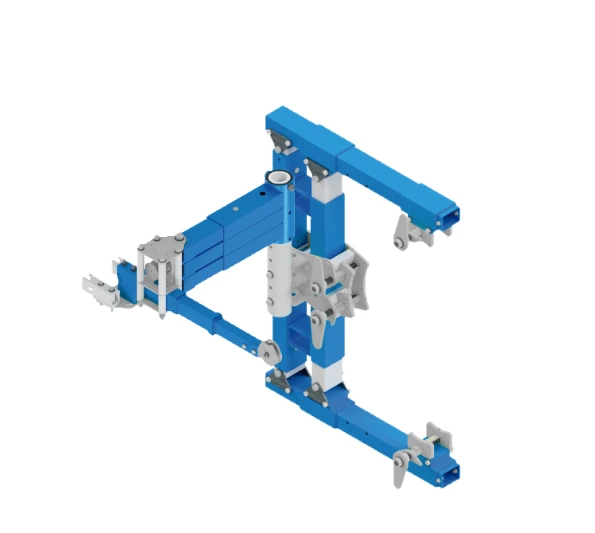

Irudek SIDE ENTRY ARM to wysuwane i obrotowe ramię kotwiczące przeznaczone do organizowania bezpiecznego dostępu przez otwory znajdujące się z boku zbiorników, kanałów, komór oraz innych przestrzeni zamkniętych. Konstrukcja umożliwia ustawienie punktu kotwiczenia na zewnątrz przestrzeni i dopasowanie jego położenia do osi wejścia.

Po zamontowaniu na kompatybilnym słupie i podstawie ramię może współpracować z wciągarką, urządzeniem samohamownym lub urządzeniem z funkcją odzyskiwania. Pozwala to przygotować system do kontrolowanego wejścia, pozycjonowania, ochrony przed upadkiem oraz prowadzenia działań ratowniczych. Oficjalna specyfikacja ramienia wskazuje regulowaną długość 1475–1695 mm, masę 16,8 kg, wytrzymałość 10 kN oraz zgodność z EN 795 B.

Najważniejsze cechy produktu

Przeznaczenie do bocznych wejść Ramię zostało zaprojektowane do stanowisk, w których właz lub otwór dostępowy znajduje się w pionowej ścianie konstrukcji, a nie bezpośrednio pod użytkownikiem.

Przegubowa i obrotowa konstrukcja Umożliwia ustawienie ramienia w odpowiednim kierunku oraz odsunięcie go po zakończeniu wejścia lub akcji ratowniczej.

Regulowany zasięg 147,5–169,5 cm Wysuwana konstrukcja pozwala dopasować położenie punktu kotwiczenia do głębokości otworu, rodzaju podstawy i geometrii stanowiska.

Punkt kotwiczenia pozostający na zewnątrz Ułatwia organizację stanowiska i pozwala operatorowi obsługiwać urządzenia zabezpieczające bez konieczności wchodzenia do przestrzeni zamkniętej.

Ograniczenie tarcia lin i urządzeń Ustawienie punktu kotwiczenia w osi wejścia pomaga ograniczyć kontakt liny z krawędziami otworu i zmniejszyć jej niekorzystne załamanie.

Współpraca z wciągarką Kompatybilny system może służyć do kontrolowanego opuszczania, podnoszenia i odzyskiwania użytkownika.

Możliwość współpracy z urządzeniem przeciwupadkowym Zastosowanie odpowiedniego urządzenia samohamownego pozwala przygotować system chroniący użytkownika podczas wejścia i pracy.

Dopasowanie do różnych konstrukcji wsporczych Ramię może być łączone z kompatybilnymi słupami i podstawami przystosowanymi do określonego rodzaju miejsca montażu.

Wytrzymała konstrukcja aluminiowa Aluminium 6061-T6 zapewnia wysoką odporność mechaniczną przy zachowaniu masy umożliwiającej transport i obsługę elementu w terenie.

Ochrona przed upadkiem i działania ratownicze

W kompletnej konfiguracji SIDE ENTRY system może zostać wykorzystany jako stanowisko ochrony przed upadkiem dla jednego użytkownika o masie do 140 kg. Konfiguracja ratownicza jest przeznaczona dla maksymalnie dwóch użytkowników.

Połączenie z wciągarką umożliwia pionowe przemieszczanie osoby wewnątrz dostępnej przestrzeni. Zastosowanie urządzenia samohamownego z funkcją odzyskiwania pozwala natomiast połączyć bieżącą ochronę przed upadkiem z możliwością podjęcia działań ewakuacyjnych.

Konstrukcja modułowa

SIDE ENTRY ARM jest elementem systemowym i do pracy wymaga odpowiednio dobranej podstawy oraz konstrukcji wsporczej. W zależności od stanowiska może współpracować między innymi ze słupem SIDE ENTRY PT oraz podstawami przeznaczonymi do montażu przy otworach bocznych.

Modułowa konstrukcja pozwala dopasować system do:

• kształtu i położenia otworu,
• rodzaju konstrukcji nośnej,
• wymaganego zasięgu ramienia,
• używanego urządzenia przeciwupadkowego,
• wciągarki lub systemu ratowniczego.

Charakterystyka techniczna ramienia

• model: SIDE ENTRY ARM
• typ: przegubowe, wysuwane i obrotowe ramię kotwiczące
• norma: EN 795 B
• długość regulowana: 1475–1695 mm
• długość regulowana: 147,5–169,5 cm
• masa ramienia: 16,8 kg
• wytrzymałość: 10 kN
• materiał konstrukcji głównej: aluminium 6061-T6
• materiały wsporników i łączników: stal i aluminium
• trwałość konstrukcji: bez ograniczeń, zależnie od stanu technicznego i wymaganych kontroli

Parametry długości, masy i wytrzymałości dotyczą samego ramienia SIDE ENTRY ARM.

Parametry kompletnego systemu SIDE ENTRY z podstawą zaciskową

• ochrona przed upadkiem: 1 użytkownik, maksymalnie 140 kg
• pojemność ratownicza: 2 użytkowników
• wytrzymałość statyczna: 10 kN
• wymagane obciążenie pionowe konstrukcji: 10 kN
• wymagany moment przenoszony przez konstrukcję: 10 000 N·m
• masa kompletnej konfiguracji z podstawą zaciskową: 53,2 kg
• konstrukcja główna: aluminium 6061-T6
• wsporniki i złącza: stal oraz aluminium

Masa 53,2 kg odnosi się do kompletnego systemu SIDE ENTRY CLAMP-ON, a nie do samego ramienia.

Zastosowanie

• wejścia przez boczne włazy
• zbiorniki przemysłowe
• komory inspekcyjne
• kanały technologiczne
• komory podziemne
• studnie i szyby z wejściem bocznym
• instalacje wodno-kanalizacyjne
• oczyszczalnie ścieków
• energetyka i przemysł
• konserwacja instalacji technicznych
• kontrolowane opuszczanie i podnoszenie użytkowników
• działania ratownicze w przestrzeniach zamkniętych

Irudek SIDE ENTRY ARM zapewnia możliwość ustawienia regulowanego punktu kotwiczenia w osi bocznego wejścia. Przegubowa konstrukcja, współpraca z wciągarkami i urządzeniami przeciwupadkowymi oraz możliwość dopasowania do różnych podstaw tworzą funkcjonalne rozwiązanie do dostępu i ratownictwa w przestrzeniach zamkniętych.
