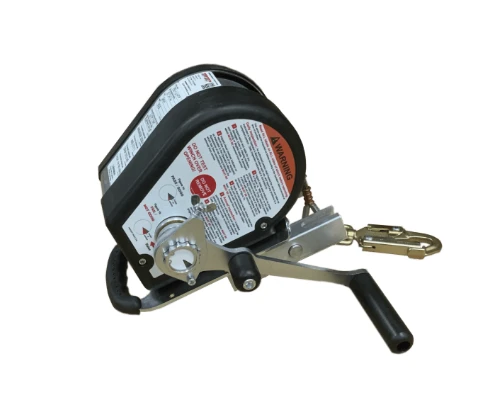

WINCH DAVIT/SIDE ENTRY INOX 18 m wyciągarka ręczna 140 kg z Power Drive

Irudek WINCH DAVIT/SIDE ENTRY INOX 18 m to profesjonalna wyciągarka osobowa przeznaczona do kontrolowanego opuszczania, podnoszenia oraz odzyskiwania użytkowników podczas prac w przestrzeniach zamkniętych. Urządzenie współpracuje z kompatybilnymi systemami kotwiczącymi DAVIT i SIDE ENTRY, umożliwiając przygotowanie stanowiska do bezpiecznego dostępu oraz prowadzenia działań ratowniczych.

Wariant został wyposażony w linę ze stali nierdzewnej o długości 18 m i średnicy 0,5 cm. Materiał liny zapewnia wysoką odporność na korozję, wilgoć i wymagające warunki środowiskowe, dlatego wersja INOX sprawdza się szczególnie w oczyszczalniach ścieków, instalacjach wodociągowych, zakładach chemicznych i innych miejscach narażonych na działanie wilgoci.

Wyciągarka może być obsługiwana ręcznie za pomocą korby lub współpracować z opcjonalnym napędem Power Drive. Mechanizm o przełożeniu 11:1 ogranicza siłę potrzebną do podnoszenia użytkownika i pozwala precyzyjnie kontrolować ruch liny.

Lina nierdzewna o długości 18 m

Lina o długości 18 m jest przeznaczona do pracy w studzienkach, zbiornikach, komorach technicznych i innych przestrzeniach o umiarkowanej głębokości. Krótszy wariant ułatwia organizację stanowiska i ogranicza masę całego urządzenia.

Stal nierdzewna zapewnia większą odporność na korozję niż standardowa lina ocynkowana. Ma to szczególne znaczenie podczas pracy w środowisku wilgotnym, sanitarnym, chemicznym lub narażonym na częsty kontakt z wodą.

Przełożenie mechaniczne 11:1

Mechanizm wyciągarki zapewnia przełożenie 11:1, które zmniejsza wysiłek potrzebny do podnoszenia użytkownika. Pozwala to operatorowi sprawniej prowadzić akcję ratowniczą i dokładnie kontrolować pozycję osoby znajdującej się w przestrzeni zamkniętej.

Średnia siła wymagana do obracania korbą przy obciążeniu znamionowym wynosi około 133 N.

Ręczna obsługa korbą

Standardowo wyciągarka jest obsługiwana za pomocą ręcznej korby. Rozwiązanie umożliwia płynne nawijanie i rozwijanie liny oraz dopasowanie prędkości ruchu do warunków panujących wewnątrz przestrzeni.

Ręczny napęd nie wymaga dostępu do zasilania, dzięki czemu urządzenie może być wykorzystywane również w terenie i w obiektach o ograniczonej infrastrukturze technicznej.

Możliwość zastosowania Power Drive

Konstrukcja pozwala zastąpić standardową korbę kompatybilnym systemem Power Drive. Napęd wspomagający może znacznie ograniczyć wysiłek operatora podczas długotrwałego podnoszenia osoby.

Power Drive powinien być instalowany i użytkowany wyłącznie w konfiguracji dopuszczonej dla wyciągarki i kompletnego systemu kotwiczącego.

Mechanizm hamulcowy

Wyciągarka posiada mechanizm pomagający zatrzymać obciążenie po przerwaniu obracania korbą. Ogranicza to ryzyko niekontrolowanego opuszczenia użytkownika i pozwala utrzymywać go na określonej wysokości podczas prowadzenia operacji.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm.

Nośność dla jednego użytkownika

W systemie z pojedynczym prowadzeniem liny wyciągarka może obsługiwać jednego użytkownika o łącznej masie do 140 kg. Wartość obejmuje osobę, odzież roboczą, środki ochrony indywidualnej, narzędzia i pozostałe wyposażenie.

System podwójny dla dwóch użytkowników

W prawidłowo przygotowanej konfiguracji z podwójnym prowadzeniem system może obsługiwać dwóch użytkowników o łącznej masie do 280 kg. Rozwiązanie znajduje zastosowanie podczas wybranych działań ratowniczych z udziałem osoby poszkodowanej i ratownika.

Każda konfiguracja wieloosobowa musi być zgodna z instrukcją systemu, oceną ryzyka oraz przygotowanym planem ratunkowym.

Współpraca z systemem DAVIT

Wyciągarka może zostać zamontowana na kompatybilnym systemie DAVIT. Ramię DAVIT pozwala ustawić punkt prowadzenia liny nad pionowym włazem, studzienką lub zbiornikiem.

Takie połączenie umożliwia kontrolowane opuszczanie użytkownika, jego podnoszenie oraz wydobywanie w sytuacji awaryjnej.

Współpraca z systemem SIDE ENTRY

Urządzenie może również pracować w systemach SIDE ENTRY przeznaczonych do bocznych otworów wejściowych. Przegubowe ramię pozwala ustawić linę przed włazem znajdującym się w ścianie zbiornika lub komory.

Prawidłowe prowadzenie liny ogranicza jej kontakt z krawędziami, zmniejsza tarcie i ułatwia kontrolowane przemieszczanie użytkownika.

Element kompletnego systemu ochronnego

Wyciągarka powinna być stosowana jako część odpowiednio skonfigurowanego systemu. W przypadku występowania ryzyka upadku użytkownik musi być zabezpieczony kompatybilnym systemem asekuracyjnym.

Urządzenia pochłaniające energię współpracujące ze stanowiskiem powinny ograniczać maksymalną siłę zatrzymania do wartości nieprzekraczającej 6 kN.

Działanie wyciągarki

Wyciągarka zostaje zamocowana do ramienia DAVIT lub SIDE ENTRY za pomocą odpowiedniego uchwytu systemowego. Lina jest prowadzona przez przewidziane elementy konstrukcji, a jej zakończenie łączone z użytkownikiem zgodnie z instrukcją kompletnego układu.

Obracanie korbą powoduje rozwijanie lub nawijanie liny. Mechanizm o przełożeniu 11:1 zmniejsza wysiłek operatora, natomiast hamulec pomaga kontrolować obciążenie po zatrzymaniu ruchu.

W sytuacji awaryjnej urządzenie umożliwia podniesienie lub opuszczenie użytkownika zgodnie z wcześniej przygotowaną procedurą ratowniczą.

Parametry

• Model: WINCH DAVIT/SIDE ENTRY INOX

• Wariant: 18 m

• Rodzaj: ręczna wyciągarka osobowa i ratownicza

• Kompatybilne systemy: DAVIT i SIDE ENTRY

• Normy: EN 795, EN 1496

• Długość liny: 18 m

• Średnica liny: 0,5 cm

• Materiał liny: stal nierdzewna

• Materiał konstrukcji wyciągarki: stal ocynkowana

• Masa urządzenia z liną: 14 kg

• Nośność w systemie pojedynczym: 1 użytkownik / 140 kg

• Nośność w systemie podwójnym: 2 użytkowników / 280 kg

• Przełożenie mechaniczne: 11:1

• Średnia siła obracania korbą przy obciążeniu znamionowym: 133 N

• Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

• Napęd standardowy: ręczny

• Napęd opcjonalny: kompatybilny system Power Drive

Zastosowanie

• Przestrzenie zamknięte

• Studzienki i włazy

• Zbiorniki technologiczne

• Komory inspekcyjne

• Kanały techniczne

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Systemy DAVIT

• Systemy SIDE ENTRY

• Kontrolowane podnoszenie i opuszczanie

• Odzyskiwanie użytkownika

• Ratownictwo techniczne

• Prace w środowisku wilgotnym i korozyjnym

Irudek WINCH DAVIT/SIDE ENTRY INOX 18 m to profesjonalna wyciągarka przeznaczona do pracy w wymagających przestrzeniach zamkniętych. Lina nierdzewna 18 m, nośność do 140 kg, przełożenie 11:1 oraz możliwość zastosowania Power Drive zapewniają skuteczne prowadzenie operacji dostępowych i ratowniczych.
