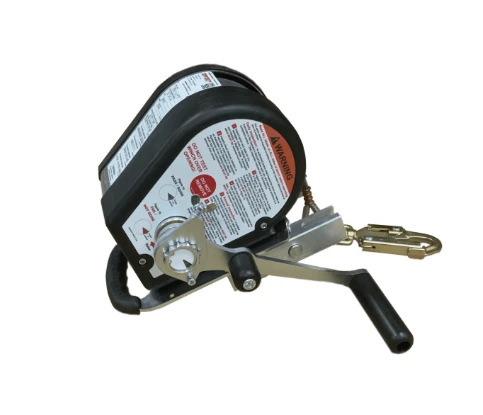

WINCH DAVIT/SIDE ENTRY INOX 30 m wyciągarka ręczna 140 kg z Power Drive

Irudek WINCH DAVIT/SIDE ENTRY INOX 30 m to profesjonalna wyciągarka przeznaczona do kontrolowanego podnoszenia, opuszczania i odzyskiwania użytkowników podczas pracy w głębokich przestrzeniach zamkniętych. Urządzenie może współpracować z modułowymi konstrukcjami kotwiczącymi DAVIT oraz SIDE ENTRY.

Wariant posiada linę ze stali nierdzewnej o długości 30 m i średnicy 0,5 cm. Zwiększony zasięg umożliwia prowadzenie operacji w głębokich zbiornikach, szybach, komorach, studzienkach i podziemnych instalacjach technicznych.

Lina nierdzewna zapewnia wysoką odporność na działanie wilgoci i korozji. Dzięki temu urządzenie jest odpowiednie do zastosowania w oczyszczalniach ścieków, instalacjach sanitarnych, przemyśle chemicznym oraz innych wymagających środowiskach.

Zasięg roboczy 30 m

Długość 30 m pozwala prowadzić działania w obiektach, w których krótsza lina nie zapewnia wystarczającego zakresu. Wariant jest przeznaczony przede wszystkim do głębokich studzienek, komór podziemnych, zbiorników i szybów technologicznych.

Większy zasięg pozwala przygotować stanowisko ratownicze dla rozbudowanych przestrzeni oraz instalacji znajdujących się poniżej poziomu terenu.

Lina ze stali nierdzewnej

Lina nierdzewna jest odporna na korozję i długotrwałe działanie wilgoci. Sprawdza się w miejscach, w których standardowa lina ocynkowana mogłaby być narażona na przyspieszone zużycie.

Średnica 0,5 cm zapewnia odpowiednią wytrzymałość mechaniczną oraz prawidłową współpracę z mechanizmem bębnowym wyciągarki.

Przełożenie 11:1

Mechanizm o przełożeniu 11:1 zmniejsza siłę wymaganą do podnoszenia użytkownika. Ma to szczególne znaczenie w wariancie 30 m, przeznaczonym do dłuższych operacji prowadzonych na dużej głębokości.

Średnia siła potrzebna do obracania korbą przy obciążeniu znamionowym wynosi około 133 N.

Obsługa ręczna

Standardowy napęd korbowy umożliwia precyzyjną kontrolę prędkości podnoszenia i opuszczania. Operator może dostosować ruch do położenia użytkownika, geometrii włazu i przeszkód występujących wewnątrz przestrzeni.

Ręczna konstrukcja umożliwia pracę bez dostępu do źródła energii elektrycznej.

Kompatybilność z Power Drive

Opcjonalny system Power Drive pozwala wspomóc napęd wyciągarki za pomocą odpowiedniego urządzenia elektrycznego. Rozwiązanie ogranicza wysiłek operatora podczas wydobywania użytkownika z większej głębokości.

Napęd musi być odpowiednio dobrany i używany zgodnie z instrukcją wyciągarki oraz kompletnego stanowiska ratowniczego.

Hamulec pomocniczy

Mechanizm hamulcowy pomaga zatrzymać obciążenie po przerwaniu pracy korby. Ogranicza możliwość niekontrolowanego rozwijania liny i pozwala utrzymać użytkownika w określonym położeniu.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm.

Nośność do 140 kg

W konfiguracji z pojedynczym prowadzeniem wyciągarka jest przeznaczona dla jednego użytkownika o całkowitej masie do 140 kg. Limit obejmuje osobę, odzież, uprząż, narzędzia i pozostałe wyposażenie.

Obsługa dwóch użytkowników

W prawidłowo skonfigurowanym systemie podwójnym maksymalna pojemność wynosi dwie osoby o łącznej masie do 280 kg. Rozwiązanie może być stosowane podczas operacji ratowniczych obejmujących osobę poszkodowaną oraz ratownika.

Sposób prowadzenia liny i zastosowane komponenty muszą być zgodne z parametrami kompletnego systemu.

Montaż w systemie DAVIT

System DAVIT umożliwia ustawienie punktu prowadzenia liny nad pionowym włazem. Wyciągarka montowana jest na odpowiednim uchwycie, a lina prowadzona przez ramię w kierunku użytkownika.

Konfiguracja pozwala prowadzić wejście, opuszczanie, podnoszenie i ewakuację z przestrzeni znajdujących się poniżej stanowiska.

Montaż w systemie SIDE ENTRY

Przy otworach umieszczonych w ścianie wyciągarka może współpracować z systemem SIDE ENTRY. Przegubowe ramię ustawia linę przed bocznym włazem i pomaga ograniczyć tarcie o krawędzie konstrukcji.

Takie rozwiązanie ułatwia transport użytkownika przez boczny otwór oraz dalsze podnoszenie lub opuszczanie wewnątrz przestrzeni.

Przystosowanie do wymagających warunków

Wersja INOX jest szczególnie odpowiednia do obiektów narażonych na wilgoć, ścieki, wodę technologiczną i środowiska powodujące korozję. Lina nierdzewna zwiększa odporność systemu i ułatwia utrzymanie wyposażenia w odpowiednim stanie technicznym.

Po każdym użyciu urządzenie powinno zostać skontrolowane, oczyszczone i przechowywane zgodnie z wymaganiami eksploatacyjnymi.

Działanie wyciągarki

Urządzenie jest mocowane do kompatybilnej konstrukcji DAVIT lub SIDE ENTRY. Lina zostaje poprowadzona przez właściwe elementy ramienia i połączona z użytkownikiem w konfiguracji przewidzianej dla danego zadania.

Operator obraca korbą w kierunku powodującym nawijanie albo rozwijanie liny. Przełożenie 11:1 wspomaga podnoszenie, natomiast mechanizm hamulcowy pomaga kontrolować obciążenie po zatrzymaniu ruchu.

W sytuacji awaryjnej wyciągarka może zostać wykorzystana do wydobycia użytkownika z głębokości do 30 m zgodnie z przygotowanym planem ratunkowym.

Parametry

• Model: WINCH DAVIT/SIDE ENTRY INOX

• Wariant: 30 m

• Rodzaj: ręczna wyciągarka osobowa i ratownicza

• Kompatybilne systemy: DAVIT i SIDE ENTRY

• Normy: EN 795, EN 1496

• Długość liny: 30 m

• Średnica liny: 0,5 cm

• Materiał liny: stal nierdzewna

• Materiał konstrukcji wyciągarki: stal ocynkowana

• Masa urządzenia z liną: 15,2 kg

• Nośność w systemie pojedynczym: 1 użytkownik / 140 kg

• Nośność w systemie podwójnym: 2 użytkowników / 280 kg

• Przełożenie mechaniczne: 11:1

• Średnia siła obracania korbą przy obciążeniu znamionowym: 133 N

• Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

• Napęd standardowy: ręczny

• Napęd opcjonalny: kompatybilny system Power Drive

Zastosowanie

• Głębokie przestrzenie zamknięte

• Studzienki i włazy

• Zbiorniki przemysłowe

• Szyby i komory podziemne

• Kanały i kolektory techniczne

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Przemysł chemiczny i petrochemiczny

• Systemy DAVIT

• Systemy SIDE ENTRY

• Podnoszenie i opuszczanie użytkowników

• Odzyskiwanie poszkodowanego

• Ratownictwo techniczne

• Prace w środowisku wilgotnym i korozyjnym

Irudek WINCH DAVIT/SIDE ENTRY INOX 30 m to wyciągarka przeznaczona do profesjonalnych działań dostępowych i ratowniczych na dużej głębokości. Lina ze stali nierdzewnej 30 m, nośność do 140 kg, przełożenie 11:1 i kompatybilność z napędem Power Drive zapewniają sprawną obsługę wymagających stanowisk w systemach DAVIT i SIDE ENTRY.
