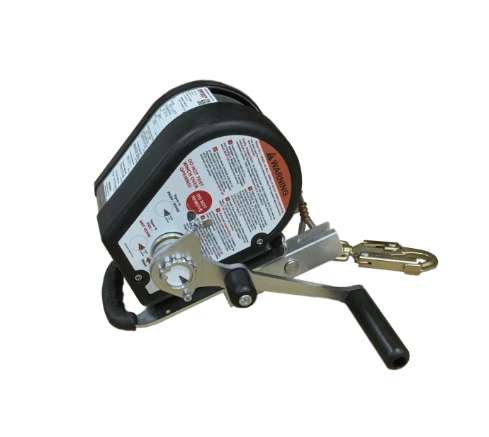

WINCH DAVIT/SIDE ENTRY STEEL 18 m wyciągarka ratownicza do przestrzeni zamkniętych

Irudek WINCH DAVIT/SIDE ENTRY STEEL 18 m to profesjonalna wyciągarka przeznaczona do kontrolowanego podnoszenia i opuszczania użytkowników podczas pracy w przestrzeniach zamkniętych. Urządzenie współpracuje z kompatybilnymi konstrukcjami kotwiczącymi DAVIT oraz SIDE ENTRY, umożliwiając przygotowanie stanowiska do dostępu, pozycjonowania, odzyskiwania i prowadzenia działań ratowniczych.

Wariant wyposażono w ocynkowaną linę stalową o długości 18 m i średnicy 0,5 cm. System może być obsługiwany za pomocą korby ręcznej albo opcjonalnego napędu Power Drive, który pozwala wykorzystać kompatybilną wiertarkę elektryczną do napędzania mechanizmu.

Wyciągarka została przystosowana do podnoszenia jednego użytkownika o łącznej masie do 140 kg w układzie pojedynczym. W odpowiednio skonfigurowanym układzie podwójnym maksymalna pojemność systemu wynosi dwie osoby o łącznej masie do 280 kg.

Lina stalowa 18 m

Długość 18 m sprawdza się podczas pracy w studzienkach, zbiornikach, komorach technologicznych, kanałach i innych przestrzeniach o umiarkowanej głębokości. Krótsza lina ułatwia organizację stanowiska i ogranicza masę urządzenia.

Ocynkowana stal zapewnia wysoką odporność mechaniczną oraz zabezpieczenie przed korozją podczas eksploatacji w wymagających warunkach przemysłowych.

Przełożenie mechaniczne 11:1

Mechanizm wyciągarki zapewnia przełożenie 11:1, które zmniejsza siłę potrzebną do podnoszenia użytkownika. Pozwala to operatorowi sprawnie kontrolować ruch liny podczas wejścia, opuszczania oraz prowadzenia ewakuacji.

Średnia siła wymagana do obracania korbą przy obciążeniu znamionowym wynosi około 133 N.

Automatyczny hamulec pomocniczy

Mechanizm hamulcowy pomaga zatrzymać linę po przerwaniu obracania korbą, ograniczając ryzyko niekontrolowanego opuszczenia użytkownika.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm. Wyciągarka powinna być obsługiwana zgodnie z instrukcją i pod nadzorem osoby kompetentnej.

Obsługa ręczna

Standardowo urządzenie jest napędzane za pomocą korby. Ręczna obsługa pozwala precyzyjnie kontrolować prędkość podnoszenia i opuszczania oraz natychmiast reagować na sytuację użytkownika.

Kompatybilność z Power Drive

Konstrukcja pozwala zastąpić ręczną korbę opcjonalnym systemem Power Drive. Rozwiązanie umożliwia wykorzystanie odpowiedniego napędu elektrycznego, ułatwiając pracę podczas dłuższych operacji oraz podnoszenia z większej głębokości.

Napęd powinien być zgodny z wymaganiami urządzenia i stosowany wyłącznie w konfiguracji dopuszczonej dla kompletnego systemu.

Współpraca z systemami DAVIT

Wyciągarka może być instalowana na kompatybilnym ramieniu i maszcie DAVIT. Takie połączenie umożliwia ustawienie punktu prowadzenia liny nad pionowym włazem, studzienką lub zbiornikiem.

System DAVIT pozwala organizować stanowiska do wejścia od góry, opuszczania, podnoszenia oraz ewakuacji użytkownika.

Współpraca z systemem SIDE ENTRY

Urządzenie jest również przeznaczone do systemów SIDE ENTRY wykorzystywanych przy bocznych otworach wejściowych. Przegubowe ramię systemu pozwala ustawić linę przed włazem znajdującym się w ścianie zbiornika albo komory.

Odpowiednia geometria ogranicza tarcie liny o krawędzie i ułatwia kontrolowane wydobywanie użytkownika.

Zastosowanie do podnoszenia osób

Wyciągarka posiada parametry umożliwiające wykorzystanie jej do przemieszczania użytkowników w odpowiednio zaprojektowanym systemie. Konstrukcja, lina, hamulec i mechanizm napędowy zostały dostosowane do zastosowań osobowych, ratowniczych i roboczych w granicach określonego obciążenia.

Nie jest to standardowa wyciągarka materiałowa. Jej montaż, dobór uchwytów i obsługa muszą odpowiadać wymaganiom kompletnego systemu przeznaczonego do podnoszenia osób.

Ochrona przed upadkiem jako część kompletnego systemu

Wyciągarka nie powinna być traktowana jako samodzielne urządzenie samohamowne. Podczas pracy wymagającej ochrony przed upadkiem należy stosować kompatybilny, niezależny system asekuracyjny odpowiedni do stanowiska.

Jeżeli w konfiguracji wykorzystywane są urządzenia pochłaniające energię, ich maksymalna siła hamowania powinna wynosić nie więcej niż 6 kN.

Konstrukcja ze stali ocynkowanej

Główne elementy wyciągarki wykonano ze stali zabezpieczonej antykorozyjnie. Łożyska i tuleje zapewniają płynną pracę mechanizmu, natomiast elementy cierne układu hamulcowego zostały dobrane z myślą o skutecznym zatrzymywaniu obciążenia.

Działanie wyciągarki

Wyciągarka zostaje zamocowana do kompatybilnego systemu DAVIT lub SIDE ENTRY za pomocą odpowiedniego uchwytu. Stalowa lina jest prowadzona przez ramię systemowe w kierunku użytkownika znajdującego się w przestrzeni zamkniętej.

Obracanie korbą powoduje nawijanie lub rozwijanie liny. Przełożenie mechaniczne zmniejsza wysiłek operatora, a mechanizm hamulcowy pomaga kontrolować obciążenie po zatrzymaniu ruchu.

W sytuacji awaryjnej wyciągarka umożliwia podniesienie użytkownika i przeprowadzenie ewakuacji zgodnie z przygotowanym planem ratunkowym. W zależności od konfiguracji może także służyć do kontrolowanego opuszczania i pozycjonowania osoby wewnątrz przestrzeni.

Parametry

• Model: WINCH DAVIT/SIDE ENTRY STEEL

• Wariant długości: 18 m

• Rodzaj: ręczna wyciągarka osobowa i ratownicza

• Kompatybilność: systemy DAVIT i SIDE ENTRY

• Norma: EN 795:2013

• Długość liny: 18 m

• Średnica liny: 0,5 cm

• Materiał liny: stal ocynkowana

• Masa urządzenia z liną: 14 kg

• Maksymalna nośność w układzie pojedynczym: 1 użytkownik / 140 kg

• Maksymalna pojemność w układzie podwójnym: 2 użytkowników / 280 kg

• Przełożenie mechaniczne: 11:1

• Średnia siła obracania korbą przy obciążeniu znamionowym: 133 N

• Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

• Standardowy napęd: korba ręczna

• Napęd opcjonalny: kompatybilny system Power Drive

• Konstrukcja główna: stal ocynkowana

Zastosowanie

• Praca w przestrzeniach zamkniętych

• Wejścia do studzienek i włazów

• Zbiorniki technologiczne

• Komory inspekcyjne

• Kanały i kolektory techniczne

• Oczyszczalnie ścieków

• Systemy DAVIT

• Systemy SIDE ENTRY

• Kontrolowane opuszczanie użytkownika

• Podnoszenie i wydobywanie użytkownika

• Działania ratownicze i ewakuacyjne

• Pozycjonowanie podczas pracy

Irudek WINCH DAVIT/SIDE ENTRY STEEL 18 m to wytrzymała wyciągarka do profesjonalnych systemów dostępu i ratownictwa. Ocynkowana lina stalowa 18 m, przełożenie 11:1, nośność do 140 kg i kompatybilność z napędem Power Drive zapewniają sprawną obsługę podczas prac w przestrzeniach zamkniętych.
