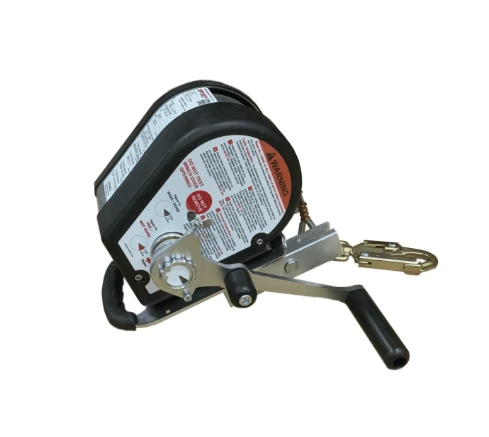

WINCH DAVIT/SIDE ENTRY STEEL 30 m wyciągarka ratownicza do przestrzeni zamkniętych

Irudek WINCH DAVIT/SIDE ENTRY STEEL 30 m to profesjonalna wyciągarka osobowa przeznaczona do dostępu, pozycjonowania i prowadzenia działań ratowniczych w głębokich przestrzeniach zamkniętych. Urządzenie współpracuje z kompatybilnymi systemami kotwiczącymi DAVIT i SIDE ENTRY, tworząc stanowisko umożliwiające kontrolowane opuszczanie, podnoszenie oraz wydobywanie użytkownika.

Wersję wyposażono w ocynkowaną linę stalową o długości 30 m i średnicy 0,5 cm. Zwiększony zasięg pozwala prowadzić operacje w głębokich studzienkach, zbiornikach, szybach, kanałach i konstrukcjach technologicznych, w których wariant 18 m byłby niewystarczający.

Mechanizm o przełożeniu 11:1 może być napędzany ręcznie albo za pomocą opcjonalnego systemu Power Drive. Maksymalna nośność w układzie pojedynczym wynosi 140 kg, natomiast odpowiednio przygotowany układ podwójny może obsługiwać dwie osoby o łącznej masie do 280 kg.

Zwiększony zasięg 30 m

Lina o długości 30 m umożliwia obsługę stanowisk znajdujących się na znacznej głębokości. Wariant jest przeznaczony do obiektów przemysłowych, instalacji podziemnych i zbiorników, w których potrzebny jest większy zakres pracy.

Dłuższa lina zwiększa elastyczność systemu i pozwala przygotować skuteczną procedurę ratunkową dla rozbudowanych przestrzeni technologicznych.

Ocynkowana lina stalowa

Lina o średnicy 0,5 cm została wykonana ze stali ocynkowanej. Materiał zapewnia wysoką wytrzymałość, odporność na intensywną eksploatację oraz ochronę przed korozją.

Stalowa konstrukcja sprawdza się podczas operacji wymagających precyzyjnego podnoszenia i opuszczania pod obciążeniem.

Przełożenie 11:1

Mechanizm o przełożeniu 11:1 ogranicza siłę potrzebną do podnoszenia użytkownika. Ma to szczególne znaczenie w wariancie 30 m, przeznaczonym do prowadzenia dłuższych operacji z większej głębokości.

Średnia siła obracania korbą przy obciążeniu znamionowym wynosi około 133 N.

Precyzyjna obsługa ręczna

Korba ręczna pozwala operatorowi regulować prędkość nawijania i rozwijania liny. Kontrolowany ruch jest istotny podczas przeprowadzania użytkownika przez wąskie otwory, omijania elementów konstrukcji oraz pozycjonowania w miejscu pracy.

Możliwość zastosowania Power Drive

Wyciągarka jest kompatybilna z opcjonalnym systemem Power Drive, umożliwiającym zastosowanie odpowiedniego napędu elektrycznego. Rozwiązanie zmniejsza wysiłek operatora podczas długotrwałego podnoszenia z dużej głębokości.

Power Drive powinien być instalowany i używany zgodnie z wymaganiami kompletnego systemu oraz procedurą pracy.

Automatyczna kontrola obciążenia

Mechanizm hamulcowy pomaga utrzymać użytkownika po zwolnieniu korby, ograniczając ryzyko niekontrolowanego rozwinięcia liny.

Maksymalna droga zatrzymania hamulca pomocniczego wynosi 61 cm. Przed rozpoczęciem pracy należy sprawdzić działanie mechanizmu oraz stan liny i wszystkich połączeń.

Nośność 140 kg w systemie pojedynczym

W układzie z pojedynczym prowadzeniem liny wyciągarka jest przeznaczona dla jednego użytkownika o łącznej masie do 140 kg. Masa obejmuje osobę, odzież, środki ochrony i przenoszone wyposażenie.

Pojemność 280 kg w systemie podwójnym

Odpowiednio skonfigurowany układ podwójny może obsługiwać dwóch użytkowników o łącznej masie do 280 kg. Rozwiązanie może być stosowane podczas określonych operacji ratowniczych, w których system przenosi masę osoby poszkodowanej i ratownika.

Każda taka konfiguracja musi być zgodna z instrukcją oraz planem ratunkowym przygotowanym dla danego stanowiska.

Montaż na konstrukcji DAVIT

System DAVIT umożliwia ustawienie wyciągarki nad pionowym otworem wejściowym. Ramię prowadzi linę w kierunku studzienki, zbiornika lub komory i ogranicza jej kontakt z krawędzią.

Modułowa konstrukcja umożliwia zastosowanie różnych podstaw oraz dostosowanie systemu do warunków konkretnego obiektu.

Montaż na systemie SIDE ENTRY

Przy bocznych otworach wyciągarka może współpracować z przegubowym ramieniem SIDE ENTRY. Pozwala to ustawić punkt prowadzenia liny przed włazem znajdującym się w ścianie konstrukcji.

Rozwiązanie ułatwia wydobywanie użytkownika i zmianę kierunku transportu podczas przechodzenia z wnętrza przestrzeni na zewnętrzne stanowisko ratownicze.

Element systemu asekuracyjno-ratowniczego

Wyciągarka odpowiada za kontrolowane przemieszczanie użytkownika. Nie należy traktować jej jako samodzielnego urządzenia powstrzymującego upadek.

Jeżeli charakter pracy wiąże się z ryzykiem spadania, konieczne jest zastosowanie niezależnego urządzenia samohamownego lub innego kompatybilnego systemu asekuracyjnego. Urządzenia pochłaniające energię powinny ograniczać maksymalną siłę hamowania do 6 kN.

Solidna konstrukcja mechaniczna

Korpus wykonany ze stali ocynkowanej zapewnia odporność na obciążenia i warunki występujące w obiektach przemysłowych. Łożyska, tuleje, elementy napędowe i mechanizm hamulcowy są przystosowane do profesjonalnego użytkowania.

Działanie wyciągarki

Urządzenie montuje się na kompatybilnym systemie DAVIT albo SIDE ENTRY. Lina stalowa prowadzona jest przez odpowiednie elementy ramienia i łączona z użytkownikiem zgodnie z przewidzianą konfiguracją.

Obracanie korbą powoduje podnoszenie lub opuszczanie. Przełożenie mechaniczne wspomaga operatora, a układ hamulcowy pozwala zatrzymać ruch w kontrolowanym położeniu.

Podczas sytuacji awaryjnej wyciągarka umożliwia odzyskanie użytkownika z głębokości do 30 m. Wszystkie czynności powinny być wykonywane przez przeszkolony personel zgodnie z planem ratunkowym i oceną ryzyka.

Parametry

• Model: WINCH DAVIT/SIDE ENTRY STEEL

• Wariant długości: 30 m

• Rodzaj: ręczna wyciągarka osobowa i ratownicza

• Kompatybilność: systemy DAVIT i SIDE ENTRY

• Norma: EN 795:2013

• Długość liny: 30 m

• Średnica liny: 0,5 cm

• Materiał liny: stal ocynkowana

• Masa urządzenia z liną: 15,2 kg

• Maksymalna nośność w układzie pojedynczym: 1 użytkownik / 140 kg

• Maksymalna pojemność w układzie podwójnym: 2 użytkowników / 280 kg

• Przełożenie mechaniczne: 11:1

• Średnia siła obracania korbą przy obciążeniu znamionowym: 133 N

• Maksymalna droga zatrzymania hamulca pomocniczego: 61 cm

• Standardowy napęd: korba ręczna

• Napęd opcjonalny: kompatybilny system Power Drive

• Konstrukcja główna: stal ocynkowana

Zastosowanie

• Głębokie przestrzenie zamknięte

• Studzienki i włazy

• Zbiorniki przemysłowe

• Szyby i komory podziemne

• Kanały techniczne

• Instalacje wodociągowe i kanalizacyjne

• Oczyszczalnie ścieków

• Systemy DAVIT

• Systemy SIDE ENTRY

• Podnoszenie użytkowników z dużej głębokości

• Kontrolowane opuszczanie

• Pozycjonowanie podczas pracy

• Ewakuacja i odzyskiwanie poszkodowanego

Irudek WINCH DAVIT/SIDE ENTRY STEEL 30 m to wyciągarka przeznaczona do wymagających operacji dostępowych i ratowniczych na dużej głębokości. Stalowa lina 30 m, nośność do 140 kg, przełożenie 11:1, mechanizm hamulcowy i możliwość zastosowania Power Drive zapewniają wysoką funkcjonalność w profesjonalnych systemach DAVIT i SIDE ENTRY.
