Zestaw SIDE ENTRY PT + BASE CLAMP-ON system dostępu bocznego z podstawą zaciskową

Irudek SIDE ENTRY PT + BASE CLAMP-ON to zestaw montażowy przeznaczony do budowy systemu bezpiecznego dostępu do przestrzeni zamkniętych z wejściem bocznym. Komplet składa się z pionowego masztu SIDE ENTRY PT oraz przenośnej podstawy BASE CLAMP-ON, mocowanej zaciskowo do odpowiednio wytrzymałej konstrukcji wsporczej.

Po zamontowaniu kompatybilnego ramienia przegubowego SIDE ENTRY ARM zestaw tworzy stabilną konstrukcję umożliwiającą umieszczenie punktu kotwiczącego przed otworem wejściowym. Rozwiązanie pozwala prowadzić linę roboczą, ratowniczą lub urządzenie samohamowne w sposób ograniczający kontakt systemu z krawędzią otworu.

Zastosowanie zestawu SIDE ENTRY PT + BASE CLAMP-ON

Zestaw jest przeznaczony do organizacji dostępu i ratownictwa w miejscach, w których wejście do przestrzeni zamkniętej znajduje się w ścianie lub bocznej części konstrukcji. Może być stosowany podczas:

• wchodzenia i wychodzenia z przestrzeni zamkniętych,

• opuszczania i podnoszenia pracownika,

• ewakuacji oraz odzyskiwania poszkodowanego,

• asekuracji przed upadkiem z wysokości,

• prac serwisowych i konserwacyjnych w kanałach, zbiornikach oraz innych obiektach z wejściem bocznym.

W połączeniu z kompatybilną wciągarką system umożliwia kontrolowane pozycjonowanie pionowe wewnątrz przestrzeni. Zastosowanie urządzenia samohamownego z funkcją podnoszenia pozwala jednocześnie zabezpieczyć użytkownika przed upadkiem i przygotować stanowisko do prowadzenia akcji ratowniczej.

Baza zaciskowa BASE CLAMP-ON

BASE CLAMP-ON jest tymczasową podstawą montowaną za pomocą regulowanych zacisków. Konstrukcja umożliwia zamocowanie systemu do odpowiednio dobranej konstrukcji wsporczej bez konieczności wykonywania stałego punktu montażowego.

Baza stabilizuje maszt SIDE ENTRY PT i przenosi obciążenia powstające podczas asekuracji oraz działań ratowniczych. Regulowane elementy mocujące ułatwiają dopasowanie podstawy do geometrii stanowiska.

Przybliżone maksymalne wymiary bazy

• Szerokość całkowita: 101,85 cm

• Szerokość konstrukcji pomiędzy elementami bocznymi: 96,25 cm

• Wysokość: 76,2 cm

• Głębokość: 25,32 cm

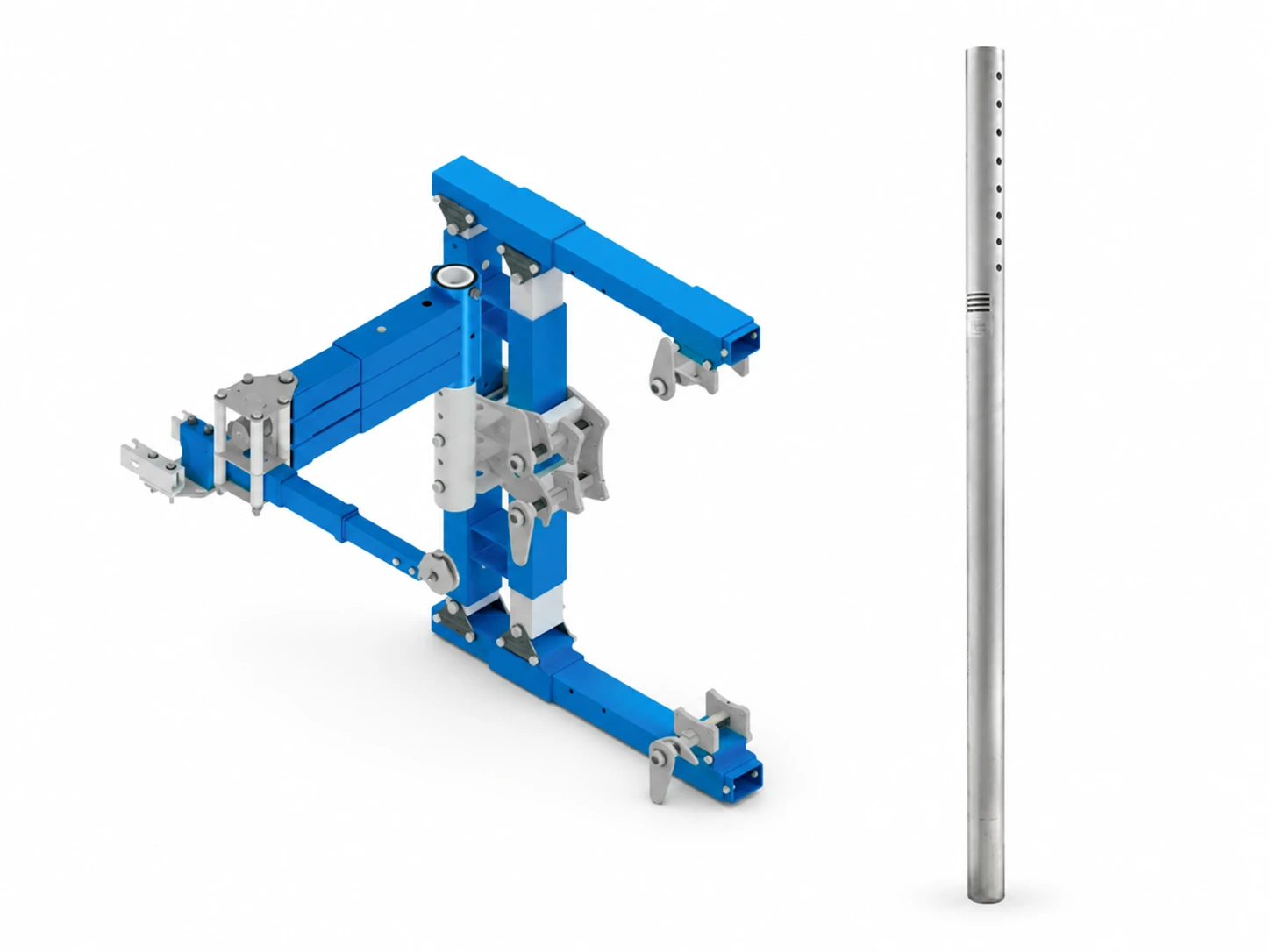

Maszt SIDE ENTRY PT

Maszt SIDE ENTRY PT stanowi pionowy element nośny pomiędzy bazą zaciskową a przegubowym ramieniem SIDE ENTRY ARM. Umożliwia prawidłowe osadzenie ramienia oraz przeniesienie obciążeń na podstawę i konstrukcję wsporczą.

Maszt ma wysokość 182,8 cm i masę 12,5 kg. Jest przystosowany do współpracy z różnymi systemowymi podstawami Irudek, dzięki czemu może być wykorzystywany również w innych konfiguracjach systemu SIDE ENTRY.

Najważniejsze właściwości

Zestaw składa się z masztu SIDE ENTRY PT i podstawy BASE CLAMP-ON. Został przeznaczony do organizowania bezpiecznego dostępu przez boczne wejścia do przestrzeni zamkniętych.

Zaciskowy sposób montażu pozwala instalować podstawę na odpowiednio wytrzymałej konstrukcji wsporczej bez konieczności stosowania stałego gniazda przytwierdzonego do podłoża. Po zakończeniu pracy system może zostać zdemontowany i przeniesiony na inne stanowisko.

Konstrukcja współpracuje z przegubowym ramieniem SIDE ENTRY ARM, kompatybilną wciągarką oraz odpowiednim urządzeniem samohamownym z funkcją podnoszenia. Pozwala to przygotować stanowisko do asekuracji użytkownika, kontrolowanego dostępu i prowadzenia działań ratowniczych.

Główne elementy konstrukcyjne wykonano z aluminium 6061-T6, natomiast wsporniki i elementy połączeniowe ze stali oraz aluminium.

Parametry kompletnego systemu po zamontowaniu ramienia

Po połączeniu zestawu z ramieniem SIDE ENTRY ARM kompletny system SIDE ENTRY CLAMP-ON zapewnia:

• Ochronę przed upadkiem dla 1 użytkownika o masie do 140 kg

• Możliwość prowadzenia działań ratowniczych z udziałem 2 użytkowników

• Odporność statyczną: 10 kN

• Dopuszczalne obciążenie pionowe: 10 kN

• Wymagany moment przenoszony przez konstrukcję wsporczą: 10 000 Nm

• Zgodność z normą EN 795 typ B

• Trwałość bez ograniczeń przy zachowaniu pełnej sprawności technicznej elementów konstrukcyjnych

Specyfikacja techniczna zestawu

• Model: SIDE ENTRY PT + BASE CLAMP-ON

• Rodzaj: maszt z przenośną bazą zaciskową

• Przeznaczenie: system bocznego dostępu do przestrzeni zamkniętych

• Norma kompletnego systemu: EN 795 typ B

• Wysokość masztu: 182,8 cm

• Masa masztu: 12,5 kg

• Masa zestawu SIDE ENTRY PT + BASE CLAMP-ON: 36,4 kg

• Masa kompletnego systemu z ramieniem: 53,2 kg

• Konstrukcja główna: aluminium 6061-T6

• Wsporniki i elementy połączeniowe: stal i aluminium

• Maksymalna liczba użytkowników w ochronie przed upadkiem: 1 osoba o masie do 140 kg

• Pojemność ratownicza kompletnego systemu: 2 użytkowników

• Odporność statyczna: 10 kN

• Obciążenie pionowe: 10 kN

• Wymagany moment przenoszony przez konstrukcję: 10 000 Nm

• Trwałość konstrukcji: bez ograniczeń pod warunkiem zachowania pełnej sprawności technicznej

Skład zestawu

• Maszt Irudek SIDE ENTRY PT

• Przenośna baza zaciskowa Irudek BASE CLAMP-ON

• Elementy połączeniowe należące do masztu i podstawy
