IRUPOD - ulepszona wersja KIT TRIP

Irudek KIT TRIP10/20M to kompletny zestaw przeznaczony do organizowania stanowiska asekuracyjnego i ratowniczego podczas pracy w przestrzeniach zamkniętych. Trójnóg IRUPOD tworzy przenośną konstrukcję kotwiczącą, wyciągarka TRN1 20 m umożliwia kontrolowane podnoszenie i opuszczanie użytkownika, a SEKURBLOK 20 m zapewnia niezależną ochronę przed upadkiem podczas przemieszczania się w pionie.

Zestaw sprawdza się podczas wejść do studzienek, kanałów, komór technicznych, zbiorników, kolektorów oraz innych przestrzeni, w których użytkownik porusza się poniżej poziomu stanowiska.

Skład zestawu

• Trójnóg kotwiczący IRUPOD

• Wciągarka ratownicza TRN1 z liną 20 m

• Urządzenie samohamowne SEKURBLOK 20 m

• Torba transportowa IRUPOD BAG

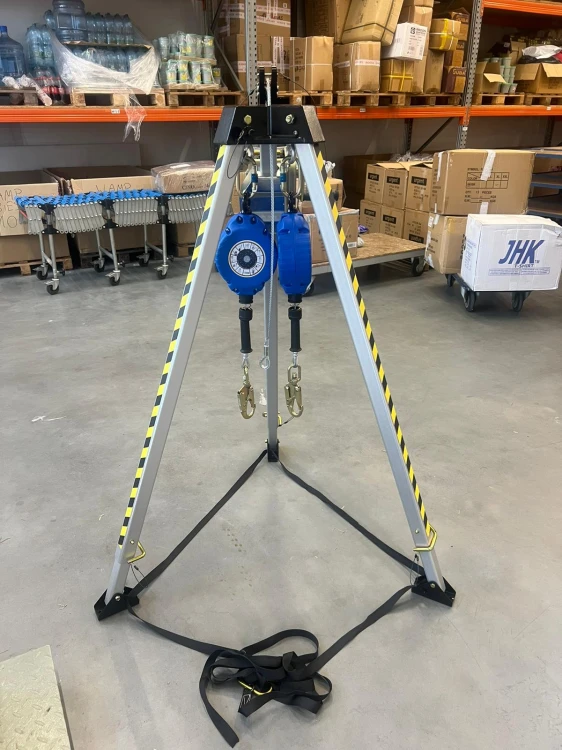

IRUPOD – trójnóg kotwiczący

IRUPOD to nowoczesny, przenośny trójnóg przeznaczony do pracy nad wejściami do przestrzeni zamkniętych. Konstrukcja posiada 3 pierścienie kotwiczące ze stali nierdzewnej, zintegrowane koło pasowe oraz teleskopowe nogi aluminiowe, umożliwiające szybkie dopasowanie stanowiska do wielkości włazu i warunków pracy.

Trójnóg może być wykorzystywany przez maksymalnie 3 użytkowników w konfiguracjach zgodnych z wymaganiami systemu. Jego konstrukcja zapewnia nośność do 500 kg.

Teleskopowa regulacja

Wysokość można regulować od 115 do 215 cm, natomiast średnica rozstawu nóg wynosi od 100 do 150 cm. Pozwala to dostosować IRUPOD do różnych otworów technologicznych oraz dostępnej przestrzeni wokół stanowiska.

3 punkty kotwiczące

Pierścienie wykonane ze stali nierdzewnej umożliwiają uporządkowany montaż urządzeń asekuracyjnych i ratowniczych. Pozwalają rozdzielić poszczególne elementy systemu pomiędzy niezależne punkty kotwiczenia.

Rozwiązanie ułatwia jednoczesne zastosowanie urządzenia samohamownego oraz wyposażenia przeznaczonego do podnoszenia i ewakuacji użytkownika.

Zintegrowane koło pasowe

Koło pasowe umieszczone w głowicy umożliwia odpowiednie prowadzenie liny i ograniczenie tarcia podczas wykonywania manewrów podnoszenia lub opuszczania.

Pozwala to zachować właściwą geometrię systemu nad pionowym wejściem do przestrzeni zamkniętej.

Sworznie z zabezpieczeniem przed zgubieniem

Regulacja nóg odbywa się za pomocą wyjmowanych sworzni wyposażonych w system zabezpieczający przed przypadkową utratą.

Rozwiązanie przyspiesza rozstawianie trójnogu i ogranicza ryzyko zgubienia elementu regulacyjnego podczas pracy w terenie.

Antypoślizgowe stopy

Nogi zakończono podkładkami zwiększającymi przyczepność do podłoża. Regulowana taśma zabezpieczająca ogranicza zakres otwarcia trójnogu i przeciwdziała niezamierzonemu przemieszczaniu się nóg.

Nośność 500 kg

Konstrukcja IRUPOD może przenosić obciążenie do 500 kg. Parametr ten odnosi się do konstrukcji trójnogu i nie zwiększa dopuszczalnej masy użytkownika urządzeń TRN1 ani SEKURBLOK.

ATEX

IRUPOD posiada certyfikację ATEX II 2G Ex h II c T6, dzięki czemu może być stosowany w odpowiednio sklasyfikowanych strefach zagrożonych występowaniem atmosfery wybuchowej.

Parametry IRUPOD

• Normy: EN 795 B, CEN/TS 16415

• Certyfikacja: ATEX II 2G Ex h II c T6

• Wysokość: 115–215 cm

• Średnica rozstawu: 100–150 cm

• Masa: 14 kg

• Nośność konstrukcji: 500 kg

• Maksymalna liczba użytkowników: 3

• Liczba punktów kotwiczących: 3

• Liczba kół pasowych: 1

• Materiał głowicy: stop aluminium

• Materiał pierścieni: stal nierdzewna

• Materiał nóg: stop aluminium

• Taśma zabezpieczająca: poliester

• Stopy antypoślizgowe: żelazo + guma

• Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

TRN1 20 m – wciągarka ratownicza

TRN1 to ręczna wciągarka przeznaczona do kontrolowanego podnoszenia i opuszczania użytkownika podczas pracy oraz prowadzenia działań ratowniczych w przestrzeniach zamkniętych.

Urządzenie wyposażono w ocynkowaną stalową linę o długości 20 m i średnicy 0,63 cm. Maksymalne obciążenie użytkowe wynosi 140 kg.

Automatyczny hamulec bezpieczeństwa

Mechanizm hamulcowy automatycznie blokuje linę po zwolnieniu elementu sterującego, ograniczając możliwość niekontrolowanego opuszczenia użytkownika.

Funkcja ta pozwala operatorowi zatrzymać osobę w wybranym położeniu podczas prowadzenia manewru ratowniczego.

Przewaga mechaniczna 5:1

Mechanizm o przełożeniu 5:1 zmniejsza siłę potrzebną do podnoszenia użytkownika.

Rozwiązanie poprawia ergonomię i ułatwia prowadzenie ewakuacji z głębszych studzienek, zbiorników i komór technicznych.

Lina stalowa 20 m

Ocynkowana lina stalowa o długości 20 m umożliwia prowadzenie użytkownika na większej głębokości niż urządzenie samohamowne znajdujące się w zestawie.

Przy planowaniu stanowiska należy pamiętać, że długość robocza niezależnego systemu przeciwupadkowego SEKURBLOK wynosi 15 m.

Nośność 140 kg

TRN1 jest przeznaczona do pracy z użytkownikiem o maksymalnej masie 140 kg.

Wyciągarka nie zastępuje urządzenia chroniącego przed upadkiem. W kompletnym zestawie funkcję tę realizuje SEKURBLOK 15 m.

Parametry TRN1

• Norma: EN 1496 B

• Długość liny: 20 m

• Średnica liny: 0,63 cm

• Materiał liny: stal ocynkowana

• Maksymalne obciążenie: 140 kg

• Masa: 14,5 kg

• Przewaga mechaniczna: 5:1

• Hamulec: automatyczny

• Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

SEKURBLOK 20 m – urządzenie samohamowne

SEKURBLOK 15 m to samohamowne urządzenie przeciwupadkowe przeznaczone do zabezpieczania użytkownika podczas pionowego wejścia, pracy i wychodzenia z przestrzeni zamkniętej.

Urządzenie posiada ocynkowaną linę stalową o długości 20 m i średnicy 0,45 cm. Mechanizm automatycznie rozwija i zwija linę zgodnie z ruchem użytkownika, utrzymując ją w stałym napięciu.

W przypadku gwałtownego przyspieszenia mechanizm blokuje się i zatrzymuje upadek.

Mechaniczne zatrzymanie upadku

Wewnętrzny system hamulcowy reaguje automatycznie na gwałtowne rozwinięcie liny. Użytkownik nie musi wykonywać dodatkowej czynności w chwili upadku.

Mechanizm szybko zatrzymuje rozwijanie liny i ogranicza drogę spadania.

Siła powstrzymująca do 6 kN

SEKURBLOK ogranicza maksymalną siłę działającą na użytkownika podczas zatrzymania upadku do 6 kN.

Pozwala to zmniejszyć obciążenie przekazywane na użytkownika, uprząż oraz pozostałe elementy kompletnego systemu asekuracyjnego.

Automatycznie zwijana lina stalowa

Lina wysuwa się podczas oddalania użytkownika i automatycznie powraca do obudowy przy zmniejszaniu odległości.

Takie działanie ogranicza powstawanie luźnego odcinka liny i pozwala zachować ciągłe zabezpieczenie podczas przemieszczania.

Obrotowy karabinek

Dolny automatyczny karabinek może obracać się podczas pracy, ograniczając skręcanie stalowej liny i poprawiając płynność działania systemu.

Obrotowy pierścień górny

Górny punkt mocowania również posiada możliwość obrotu. Pomaga to ograniczyć skręcanie urządzenia względem punktu kotwiczenia i poprawia prawidłowe prowadzenie liny.

Wskaźnik upadku

SEKURBLOK posiada wskaźnik informujący o zadziałaniu urządzenia podczas powstrzymania upadku.

Po takim zdarzeniu sprzęt należy natychmiast wycofać z użytkowania i przekazać do wymaganej kontroli przed ewentualnym ponownym dopuszczeniem.

Obudowa syntetyczna

Mechanizm urządzenia został zamknięty w wytrzymałej obudowie z materiału syntetycznego, chroniącej wewnętrzny układ zwijający i hamulcowy podczas normalnego użytkowania.

ATEX

Urządzenie jest przeznaczone do zastosowania w odpowiednio skonfigurowanych stanowiskach wymagających wyposażenia przystosowanego do środowisk zagrożonych atmosferą wybuchową.

Parametry SEKURBLOK 20 m

• Norma: EN 360

• Długość robocza: 20 m

• Średnica liny: 0,45 cm

• Materiał liny: stal ocynkowana

• Maksymalna masa użytkownika: 140 kg

• Maksymalna siła powstrzymująca: 6 kN

• Hamowanie: mechaniczne

• Zastosowanie: pionowe

• Górny pierścień: obrotowy

• Dolny karabinek: automatyczny i obrotowy

• Wskaźnik zadziałania po upadku: tak

• Obudowa: materiał syntetyczny

• Normy dodatkowe: EN 13463-1, EN 13463-5

• Oznaczenie ATEX: II 2 G c T6

Działanie kompletnego systemu

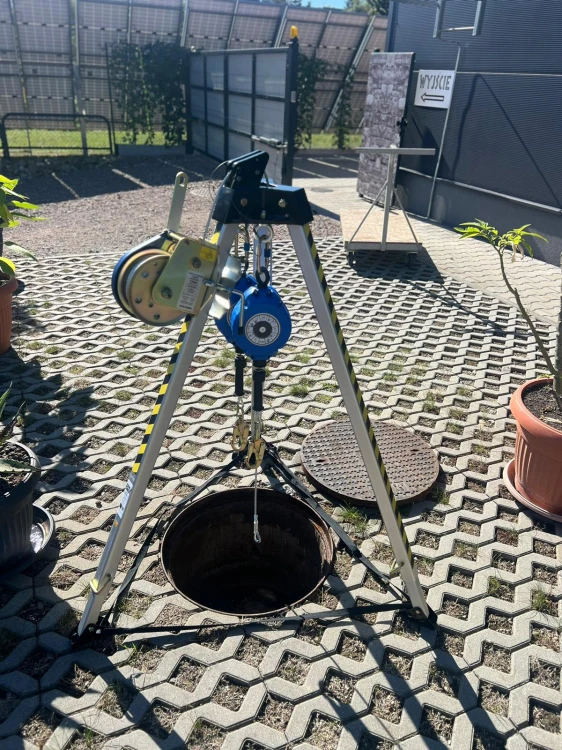

IRUPOD zostaje ustawiony centralnie nad włazem lub innym pionowym wejściem do przestrzeni zamkniętej. Teleskopowe nogi umożliwiają dopasowanie wysokości oraz rozstawu konstrukcji do stanowiska, a trzy punkty kotwiczące pozwalają uporządkować wyposażenie systemowe.

TRN1 odpowiada za podnoszenie i opuszczanie użytkownika, natomiast SEKURBLOK 20 m pracuje niezależnie jako system zabezpieczający przed upadkiem.

Podczas wejścia SEKURBLOK automatycznie rozwija linę wraz z przemieszczaniem się użytkownika. W razie upadku mechanizm natychmiast blokuje przewód. TRN1 może równocześnie służyć do kontrolowania pozycji użytkownika i przeprowadzenia jego wydobycia w sytuacji awaryjnej.

Takie rozdzielenie funkcji pozwala przygotować stanowisko, w którym jedno urządzenie odpowiada za kontrolowane przemieszczanie i ratownictwo, a drugie pozostaje niezależnym zabezpieczeniem przeciwupadkowym.

Ograniczenia obciążenia

Nośność konstrukcji IRUPOD wynosi 500 kg, jednak parametr ten nie zwiększa limitów urządzeń podłączonych do trójnogu.

TRN1 oraz SEKURBLOK są przeznaczone dla użytkownika o maksymalnej masie 140 kg, dlatego przy opisanej konfiguracji należy przestrzegać właśnie tego ograniczenia.

Parametry zestawu

• Model zestawu: KIT TRIP10/15M

• Trójnóg: IRUPOD

• Wysokość trójnogu: 115–215 cm

• Średnica rozstawu trójnogu: 100–150 cm

• Masa IRUPOD: 14 kg

• Nośność IRUPOD: 500 kg

• Liczba punktów kotwiczących IRUPOD: 3

• Maksymalna liczba użytkowników konstrukcji IRUPOD: 3

• Wciągarka: TRN1

• Długość liny TRN1: 20 m

• Średnica liny TRN1: 0,63 cm

• Maksymalne obciążenie TRN1: 140 kg

• Urządzenie przeciwupadkowe: SEKURBLOK

• Długość robocza SEKURBLOK: 20 m

• Średnica liny SEKURBLOK: 0,45 cm

• Maksymalna masa użytkownika SEKURBLOK: 140 kg

• Maksymalna siła powstrzymująca SEKURBLOK: 6 kN

• Normy systemu i jego elementów: EN 795 B, CEN/TS 16415, EN 1496 B, EN 360

• Certyfikacja IRUPOD: ATEX II 2G Ex h II c T6

Zastosowanie

• Przestrzenie zamknięte

• Studzienki i włazy

• Kanały i kolektory techniczne

• Zbiorniki przemysłowe

• Komory inspekcyjne

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Zakłady przemysłowe

• Przemysł chemiczny i petrochemiczny

• Energetyka

• Utrzymanie ruchu

• Kontrolowane opuszczanie użytkownika

• Ratownicze podnoszenie użytkownika

• Ochrona przed upadkiem podczas pionowego wejścia i wyjścia

• Ewakuacja z przestrzeni zamkniętej

Irudek KIT TRIP10/15M z trójnogiem IRUPOD, wyciągarką TRN1 20 m i urządzeniem SEKURBLOK 20 m tworzy kompletne stanowisko do dostępu, asekuracji oraz ratownictwa w przestrzeniach zamkniętych. IRUPOD zapewnia trzy punkty kotwiczące, nośność konstrukcji 500 kg oraz możliwość konfiguracji dla maksymalnie trzech użytkowników, natomiast niezależna praca TRN1 i SEKURBLOK pozwala oddzielić funkcję przemieszczania i ewakuacji od funkcji powstrzymywania upadku.
