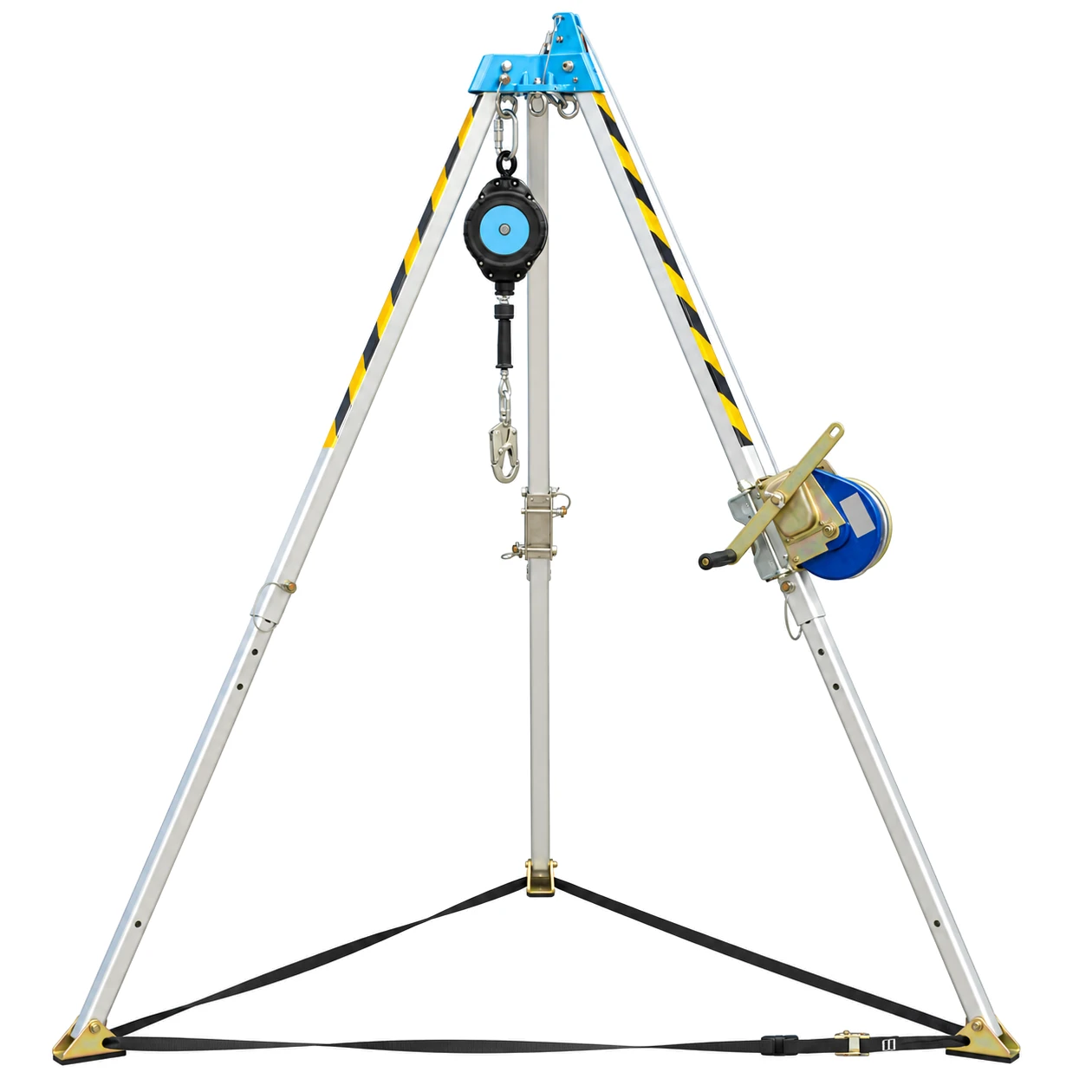

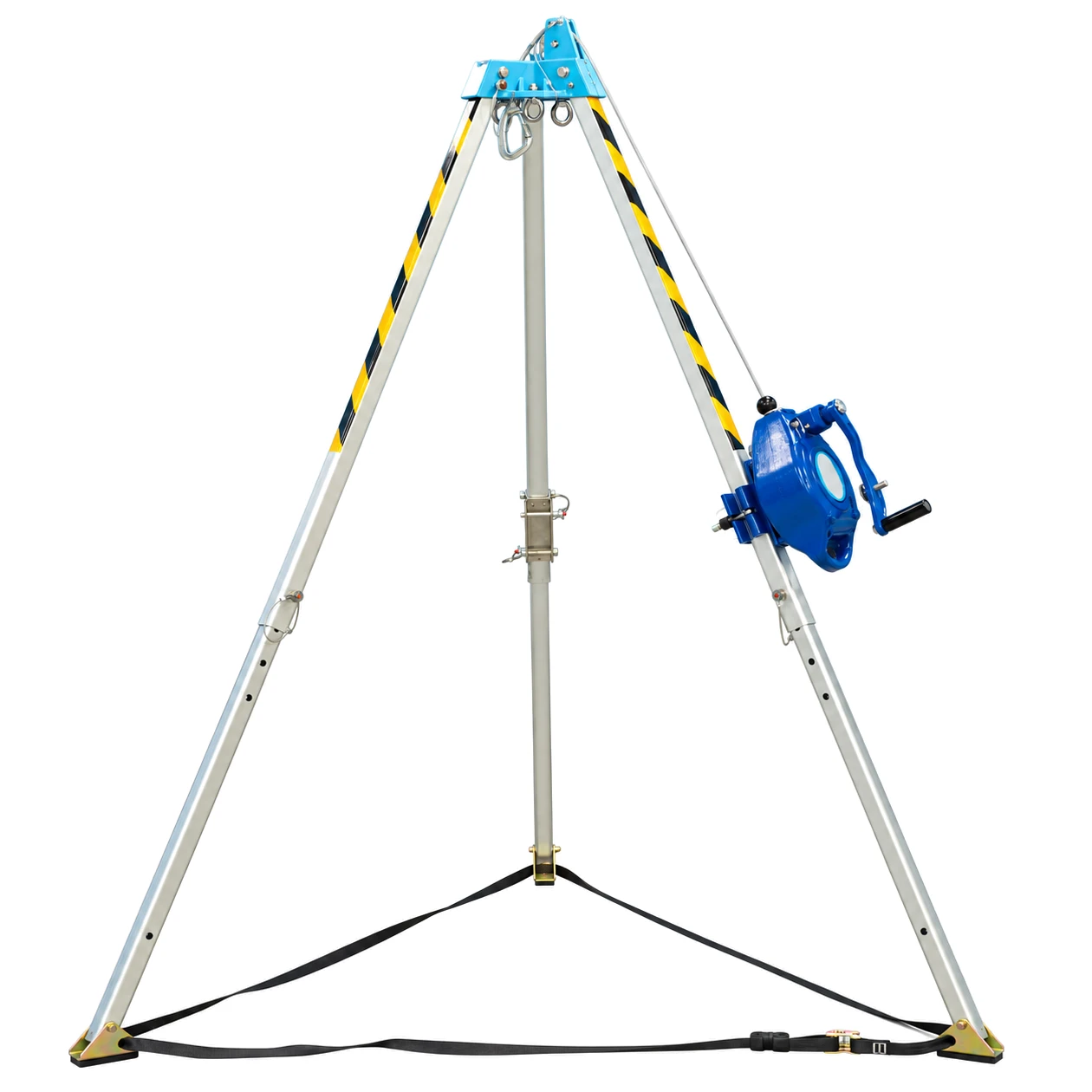

Irudek IRUPOD trójnóg kotwiczący do przestrzeni zamkniętych 500 kg ATEX

Irudek IRUPOD to nowa generacja przenośnego trójnogu kotwiczącego, zastępująca dotychczasowy model TRIP 1. System został zaprojektowany do zabezpieczania prac prowadzonych w przestrzeniach zamkniętych oraz organizowania stanowisk dostępowych i ratowniczych nad studzienkami, włazami, zbiornikami, komorami technicznymi i innymi pionowymi otworami.

Nowa konstrukcja zapewnia większe możliwości konfiguracji, trzy pierścienie kotwiczące ze stali nierdzewnej oraz regulowane nogi teleskopowe z zabezpieczeniem sworzni przed zgubieniem. Pozwala to szybciej przygotować stanowisko i wygodniej rozmieścić urządzenia zabezpieczające oraz ratownicze.

IRUPOD jest przeznaczony dla maksymalnie 3 użytkowników, posiada nośność konstrukcji do 500 kg i spełnia wymagania EN 795 B oraz CEN/TS 16415. Certyfikacja ATEX II 2G Ex h II c T6 umożliwia stosowanie trójnogu również w odpowiednio sklasyfikowanych strefach zagrożonych występowaniem atmosfery wybuchowej.

Nowa generacja modelu TRIP 1

IRUPOD rozwija koncepcję sprawdzonego trójnogu TRIP 1, wprowadzając rozwiązania poprawiające mobilność, łatwość konfiguracji i możliwości organizacji stanowiska.

Konstrukcja została zmniejszona pod względem masy, jednocześnie otrzymując dodatkowy punkt kotwiczenia oraz zwiększoną liczbę użytkowników przewidzianych dla kompletnego systemu.

Trzy punkty kotwiczące ze stali nierdzewnej

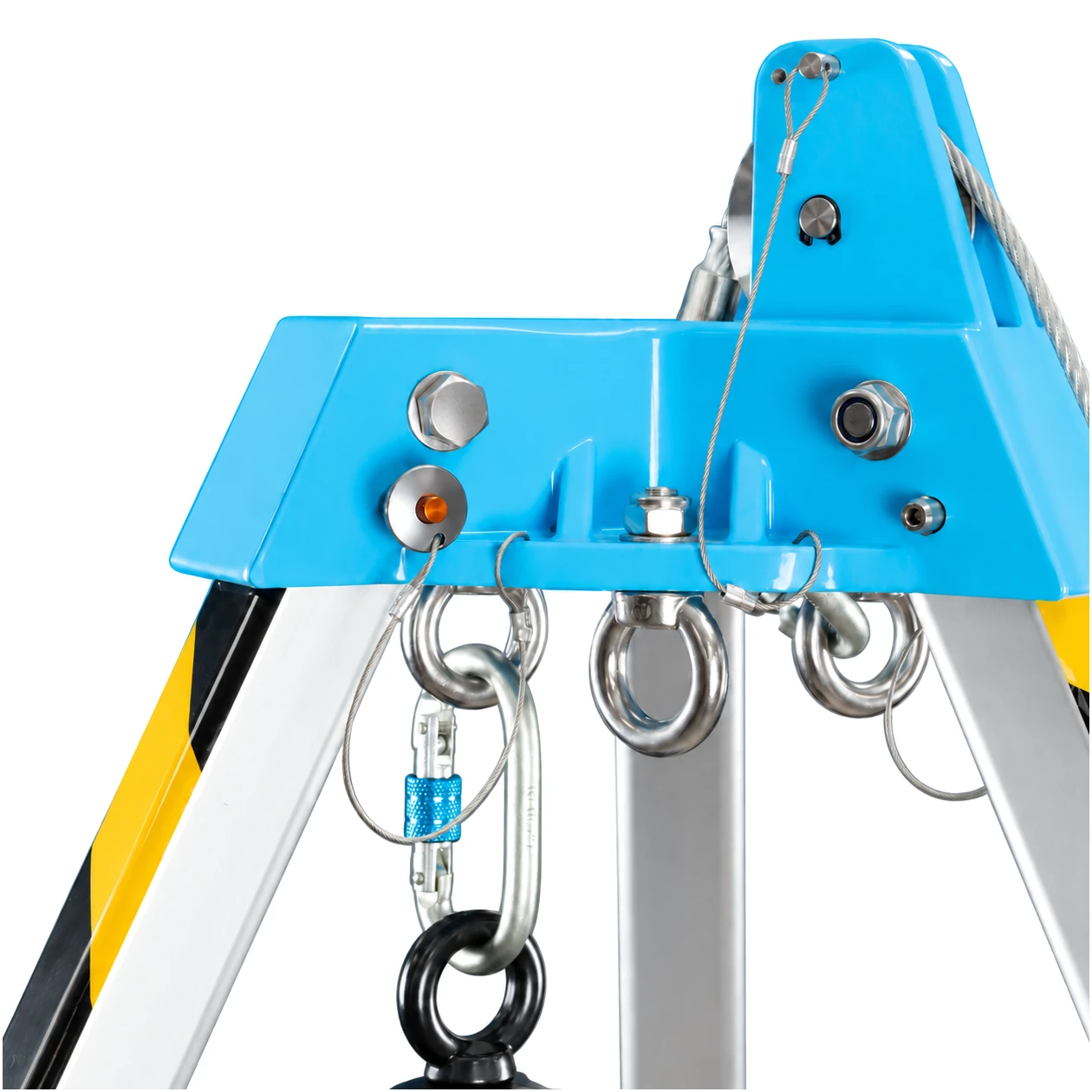

Głowica posiada 3 pierścienie kotwiczące wykonane ze stali nierdzewnej. Większa liczba punktów mocowania umożliwia wygodniejsze rozmieszczenie wyposażenia i przygotowanie bardziej rozbudowanego stanowiska.

W zależności od konfiguracji do konstrukcji mogą zostać podłączone odpowiednio dobrane urządzenia samohamowne, wciągarki, systemy linowe lub inne kompatybilne wyposażenie przeznaczone do ochrony przed upadkiem i ratownictwa.

Trzy niezależne pierścienie zwiększają możliwości organizacji sprzętu bez konieczności skupiania kilku urządzeń w jednym punkcie.

System dla maksymalnie 3 użytkowników

IRUPOD jest przeznaczony do konfiguracji obejmujących maksymalnie 3 użytkowników, zgodnie z wymaganiami kompletnego systemu i zastosowanego wyposażenia.

Możliwość pracy wieloosobowej ma szczególne znaczenie podczas działań ratowniczych, gdzie system może wymagać jednoczesnego zabezpieczenia osoby znajdującej się w przestrzeni oraz członków zespołu ratowniczego.

Każdy zastosowany podzespół musi być odpowiedni do przewidywanej liczby użytkowników i obciążenia.

Nośność konstrukcji do 500 kg

Trójnóg został zaprojektowany do przenoszenia obciążenia do 500 kg. Wysoka nośność zapewnia odpowiedni zapas mechaniczny przy profesjonalnych konfiguracjach asekuracyjnych i ratowniczych.

Parametru 500 kg nie należy utożsamiać z dopuszczalną masą pojedynczego użytkownika. Rzeczywiste obciążenie użytkowe kompletnego systemu zależy również od parametrów podłączonych urządzeń.

Regulowane nogi teleskopowe

IRUPOD posiada teleskopowe nogi umożliwiające regulację wysokości od 115 do 215 cm.

Szeroki zakres regulacji pozwala dopasować położenie głowicy do wymiarów włazu, otoczenia stanowiska oraz charakteru wykonywanej pracy.

Teleskopowa konstrukcja ułatwia także składanie urządzenia do transportu i przechowywania.

Sworznie z zabezpieczeniem przed zgubieniem

Regulowane nogi wykorzystują wyjmowane sworznie wyposażone w system anti-loss, ograniczający możliwość ich przypadkowego zgubienia podczas składania, regulacji lub transportowania trójnogu.

Rozwiązanie ma duże znaczenie w pracy terenowej, gdzie utrata pojedynczego elementu regulacyjnego mogłaby uniemożliwić prawidłowe przygotowanie całego stanowiska.

Regulowany rozstaw od 100 do 150 cm

Średnica rozstawu trójnogu może wynosić od 100 do 150 cm, co umożliwia dopasowanie konstrukcji do różnych otworów technologicznych oraz dostępnej przestrzeni.

Kompaktowy rozstaw pozwala wykorzystywać IRUPOD również na stanowiskach o ograniczonej powierzchni wokół włazu.

Lekka konstrukcja

Masa trójnogu wynosi 14 kg, co znacząco ułatwia przenoszenie pomiędzy stanowiskami, rozstawianie oraz składanie po zakończeniu pracy.

Niewielka masa ma szczególne znaczenie dla ekip serwisowych i ratowniczych obsługujących kilka punktów dostępowych podczas jednej zmiany.

Przenośny punkt kotwiczenia

IRUPOD umożliwia przygotowanie tymczasowego stanowiska bez konieczności wykonywania trwałych mocowań w konstrukcji obiektu.

Po rozstawieniu nad włazem i prawidłowym zabezpieczeniu nóg trójnóg tworzy konstrukcję umożliwiającą montaż kompatybilnych systemów asekuracyjnych i ratowniczych.

Po zakończeniu pracy system można złożyć i przenieść do kolejnej lokalizacji.

Zgodność z EN 795 B

IRUPOD spełnia wymagania EN 795 B dotyczącej przenośnych urządzeń kotwiczących.

Norma obejmuje systemy, które mogą być instalowane tymczasowo w miejscu wykonywania pracy i usuwane po jej zakończeniu.

CEN/TS 16415

Zgodność z CEN/TS 16415 odnosi się do urządzeń kotwiczących przeznaczonych do równoczesnego użytkowania przez więcej niż jedną osobę.

W połączeniu z konstrukcją przewidzianą dla maksymalnie 3 użytkowników umożliwia to przygotowanie rozbudowanych stanowisk, w tym konfiguracji wykorzystywanych podczas ratownictwa.

Certyfikacja ATEX

Trójnóg posiada oznaczenie ATEX II 2G Ex h II c T6, dzięki czemu może być stosowany w odpowiednio sklasyfikowanych miejscach zagrożonych powstaniem atmosfery wybuchowej.

Ma to szczególne znaczenie podczas wejść do kanalizacji, oczyszczalni ścieków, zbiorników technologicznych, instalacji chemicznych i petrochemicznych oraz innych przestrzeni, w których mogą występować palne gazy lub pary.

Zastosowanie w ratownictwie

IRUPOD może stanowić konstrukcję nośną dla odpowiednio dobranych urządzeń służących do podnoszenia lub opuszczania użytkownika.

Pozwala to przygotować plan ewakuacji jeszcze przed rozpoczęciem wejścia do przestrzeni zamkniętej i prowadzić akcję ratowniczą z zewnętrznego stanowiska.

Działanie systemu

IRUPOD ustawia się nad włazem lub innym pionowym otworem prowadzącym do przestrzeni zamkniętej. Nogi teleskopowe należy rozsunąć, ustawić na wymaganej wysokości i zabezpieczyć za pomocą systemowych sworzni.

Następnie należy ustawić odpowiedni rozstaw konstrukcji i sprawdzić stabilność trójnogu. Do trzech pierścieni kotwiczących można zamontować urządzenia przewidziane w przygotowanej konfiguracji roboczej lub ratowniczej.

Prawidłowo przygotowany system może zapewniać ochronę przed upadkiem podczas wchodzenia i wychodzenia oraz umożliwiać przeprowadzenie kontrolowanego podnoszenia lub opuszczania w sytuacji awaryjnej.

Parametry

• Model: IRUPOD

• Poprzedni model: TRIP 1

• Rodzaj: przenośny trójnóg kotwiczący

• Norma: EN 795 B

• Zgodność dla wielu użytkowników: CEN/TS 16415

• Certyfikacja: ATEX II 2G Ex h II c T6

• Maksymalna liczba użytkowników: 3

• Maksymalna nośność konstrukcji: 500 kg

• Zakres wysokości: 115–215 cm

• Zakres średnicy rozstawu: 100–150 cm

• Masa: 14 kg

• Liczba pierścieni kotwiczących: 3

• Materiał pierścieni kotwiczących: stal nierdzewna

• Nogi: teleskopowe, regulowane

• Blokowanie nóg: wyjmowane sworznie z zabezpieczeniem przed zgubieniem

• Trwałość konstrukcji: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

Zastosowanie

• Przestrzenie zamknięte

• Studzienki i włazy

• Zbiorniki technologiczne

• Komory inspekcyjne

• Kanały i kolektory

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Przemysł chemiczny

• Petrochemia

• Energetyka

• Utrzymanie ruchu

• Prace serwisowe i inspekcyjne

• Tymczasowe stanowiska kotwiczące

• Ochrona przed upadkiem

• Ratownictwo w przestrzeniach zamkniętych

• Kontrolowane podnoszenie i opuszczanie użytkowników

• Praca w odpowiednio sklasyfikowanych strefach zagrożonych wybuchem

Irudek IRUPOD to nowoczesny następca trójnogu TRIP 1, zapewniający 3 punkty kotwiczące ze stali nierdzewnej, obsługę do 3 użytkowników, nośność do 500 kg, regulację wysokości od 115 do 215 cm oraz certyfikację ATEX. Masa zaledwie 14 kg oraz teleskopowe nogi z zabezpieczonymi sworzniami sprawiają, że system łączy dużą funkcjonalność z szybkim przygotowaniem i łatwym transportem pomiędzy stanowiskami.
