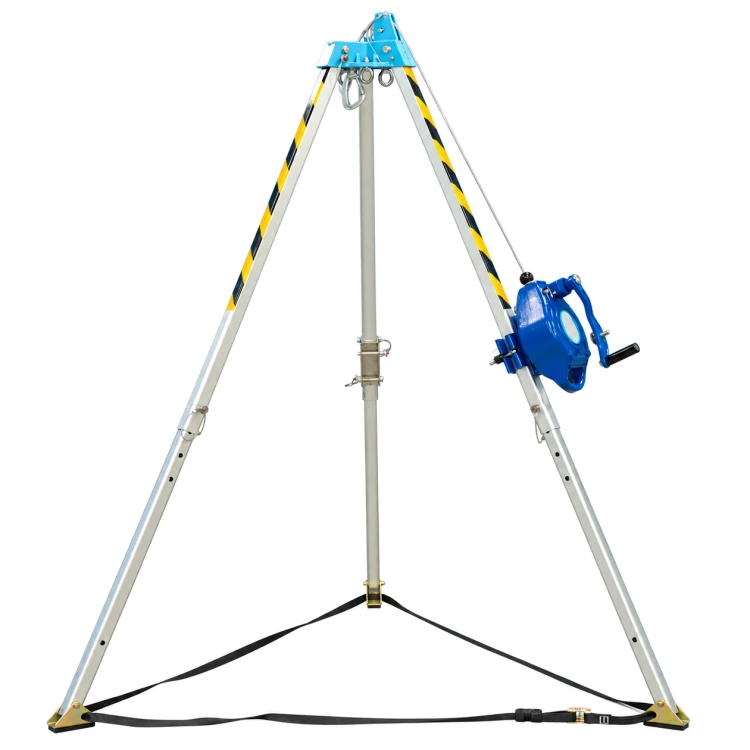

Irudek IRUPOD + KOALA R15 to kompletny zestaw przeznaczony do organizowania stanowiska asekuracyjnego i ratowniczego podczas pracy w przestrzeniach zamkniętych. Trójnóg IRUPOD tworzy przenośną konstrukcję kotwiczącą, natomiast KOALA R15 łączy w jednym urządzeniu funkcję samohamownego systemu chroniącego przed upadkiem oraz wyciągarki ratowniczej.

Zestaw sprawdza się podczas wejść do studzienek, kanałów, zbiorników, komór technologicznych oraz innych miejsc, w których użytkownik przemieszcza się pionowo poniżej poziomu stanowiska pracy.

KOALA R15 wyposażona jest w stalową linę o długości 15 m i może w prosty sposób zostać przełączona z trybu ochrony przed upadkiem na tryb ratowniczego podnoszenia lub opuszczania. Dedykowana płyta mocująca umożliwia stabilną instalację urządzenia na konstrukcji IRUPOD.

Skład zestawu

• Trójnóg kotwiczący IRUPOD

• Urządzenie samohamowne i ratownicze KOALA R15 z liną 15 m

• Płyta mocująca KOALA R15/1 FIXING PLATE

• Torba transportowa IRUPOD BAG

IRUPOD – trójnóg kotwiczący

IRUPOD to nowoczesny, przenośny trójnóg przeznaczony do zabezpieczania prac nad wejściami do przestrzeni zamkniętych. Konstrukcja została wyposażona w 3 pierścienie kotwiczące ze stali nierdzewnej, zintegrowane koło pasowe oraz teleskopowe nogi aluminiowe.

System pozwala przygotować stanowisko do ochrony przed upadkiem, kontrolowanego dostępu oraz prowadzenia działań ratowniczych bez konieczności wykonywania stałego punktu kotwiczącego.

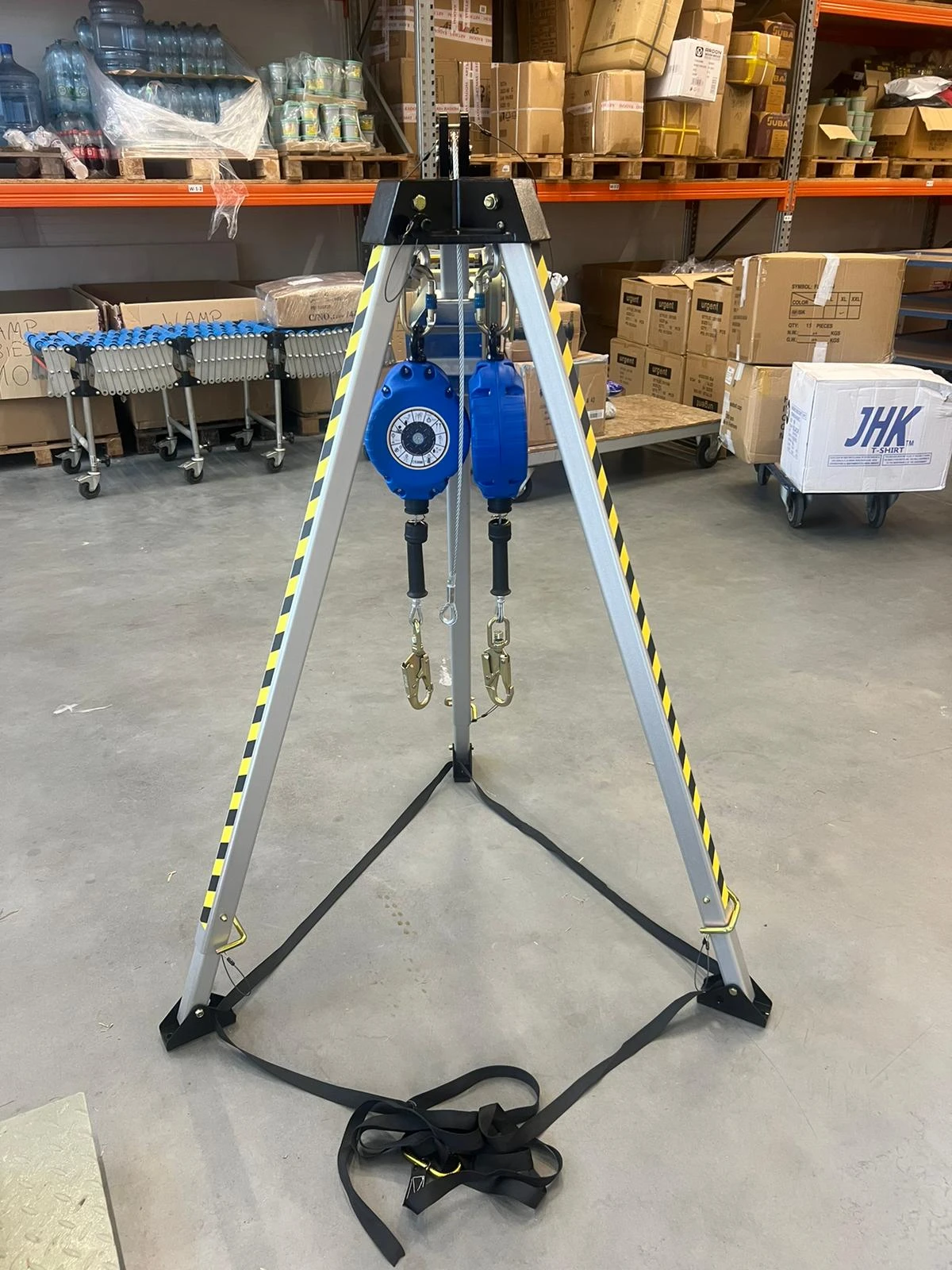

3 punkty kotwiczące

Głowica posiada trzy niezależne pierścienie wykonane ze stali nierdzewnej. Pozwala to wygodnie rozmieszczać urządzenia asekuracyjne i ratownicze oraz przygotowywać bardziej rozbudowane konfiguracje systemu.

Większa liczba punktów kotwiczenia ułatwia organizację stanowiska podczas prac wymagających jednoczesnego wykorzystania kilku elementów wyposażenia.

System dla maksymalnie 3 użytkowników

IRUPOD może być wykorzystywany przez maksymalnie 3 użytkowników w konfiguracjach zgodnych z wymaganiami kompletnego systemu.

Możliwość pracy wieloosobowej zwiększa funkcjonalność urządzenia szczególnie podczas organizowania działań ratowniczych.

Nośność konstrukcji 500 kg

Trójnóg posiada nośność konstrukcji wynoszącą 500 kg. Zapewnia to odpowiedni zapas mechaniczny dla profesjonalnych systemów asekuracyjnych i ratowniczych.

Nośność IRUPOD nie zwiększa jednak limitu urządzenia KOALA R15. W kompletnej konfiguracji należy zawsze przestrzegać parametrów elementu o najniższym dopuszczalnym obciążeniu.

Teleskopowa regulacja

Wysokość trójnogu może być regulowana od 115 do 215 cm, natomiast średnica rozstawu nóg od 100 do 150 cm.

Pozwala to dopasować system do wielkości włazu, dostępnej powierzchni oraz charakteru konkretnego stanowiska.

Sworznie z zabezpieczeniem przed zgubieniem

Teleskopowe nogi regulowane są za pomocą wyjmowanych sworzni wyposażonych w system zabezpieczający przed ich przypadkowym zgubieniem.

Rozwiązanie przyspiesza przygotowanie stanowiska i zwiększa wygodę pracy w terenie.

Antypoślizgowe stopy

Nogi posiadają podkładki antypoślizgowe wykonane z żelaza i gumy. Zwiększają przyczepność konstrukcji do podłoża i pomagają ograniczyć niekontrolowane przemieszczanie się trójnogu.

Regulowana taśma bezpieczeństwa

Poliestrowa taśma łącząca nogi ogranicza ich maksymalny rozstaw i zapobiega niezamierzonemu rozsuwaniu się konstrukcji.

Zintegrowane koło pasowe

W głowicy znajduje się koło pasowe pozwalające prawidłowo prowadzić linę oraz ograniczać tarcie podczas wykonywania manewrów ratowniczych.

Certyfikacja ATEX

IRUPOD posiada certyfikację ATEX II 2G Ex h II c T6, dzięki czemu może być wykorzystywany w odpowiednio sklasyfikowanych miejscach zagrożonych występowaniem atmosfery wybuchowej.

Parametry IRUPOD

• Normy: EN 795 B, CEN/TS 16415

• Certyfikacja: ATEX II 2G Ex h II c T6

• Wysokość: 115–215 cm

• Średnica rozstawu: 100–150 cm

• Masa: 14 kg

• Nośność konstrukcji: 500 kg

• Maksymalna liczba użytkowników: 3

• Liczba punktów kotwiczących: 3

• Liczba kół pasowych: 1

• Materiał głowicy: stop aluminium

• Materiał pierścieni: stal nierdzewna

• Materiał nóg: stop aluminium

• Taśma zabezpieczająca: poliester

• Podkładki antypoślizgowe: żelazo + guma

• Torba transportowa: IRUPOD BAG

• Trwałość: bez ograniczeń przy zachowaniu pełnej sprawności technicznej

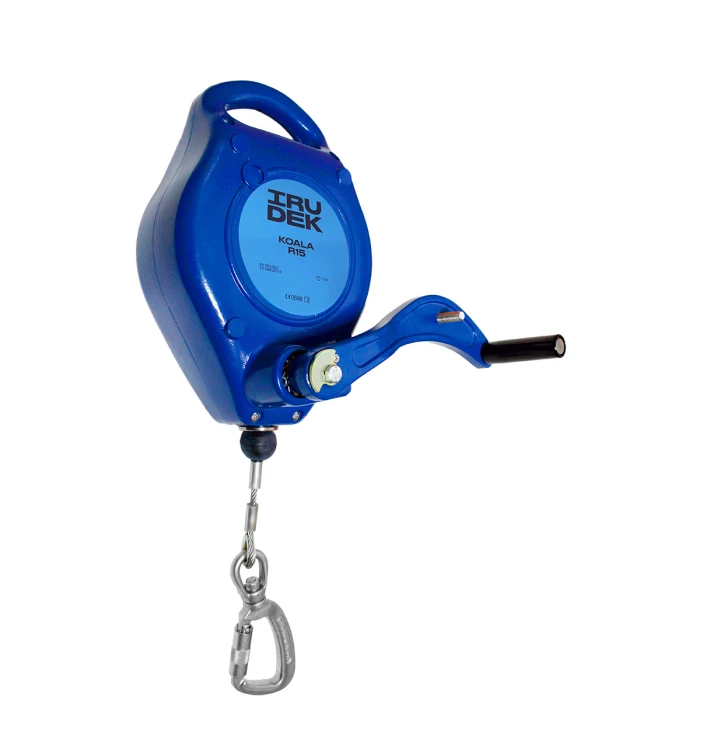

KOALA R15 – urządzenie samohamowne i wyciągarka ratownicza 2 w 1

KOALA R15 to urządzenie łączące funkcję samohamownego systemu chroniącego przed upadkiem z funkcją ratowniczego podnoszenia i opuszczania użytkownika.

Wyposażone jest w automatycznie wysuwaną i zwijaną linę ze stali ocynkowanej o długości 15 m. Podczas normalnej pracy mechanizm utrzymuje linę w napięciu i podąża za ruchem użytkownika.

W przypadku upadku mechaniczny układ hamulcowy automatycznie zatrzymuje rozwijanie liny.

Dwie funkcje w jednym urządzeniu

Podczas normalnej pracy KOALA R15 działa jako urządzenie samohamowne zgodne z EN 360.

W przypadku konieczności przeprowadzenia akcji ratowniczej mechanizm można przełączyć do funkcji odzyskiwania, umożliwiającej kontrolowane podnoszenie lub opuszczanie użytkownika zgodnie z EN 1496 B.

Dzięki temu do podstawowych działań ratowniczych nie jest potrzebna oddzielna wciągarka.

Lina stalowa 15 m

Urządzenie wykorzystuje stalową, ocynkowaną linę o długości 15 m, zapewniającą odpowiedni zasięg podczas pracy w studzienkach, komorach i zbiornikach.

Mechaniczne zatrzymanie upadku

W przypadku gwałtownego przyspieszenia mechanizm automatycznie blokuje linę, zatrzymując dalsze spadanie użytkownika.

Działanie odbywa się bez konieczności wykonywania dodatkowej czynności przez osobę zabezpieczaną.

Ograniczenie siły uderzenia

System hamowania ogranicza siłę działającą na użytkownika podczas powstrzymania upadku do wartości poniżej 6 kN.

Obrotowy dolny hak

Dolny zatrzaśnik posiada funkcję obrotową, która pomaga ograniczać skręcanie stalowej liny podczas poruszania się użytkownika.

Poprawia to płynność rozwijania i zwijania przewodu oraz ogranicza niepożądane naprężenia.

Funkcja ratowniczego odzyskiwania

Zmiana położenia mechanizmu pozwala uruchomić funkcję ratowniczą. Operator może następnie wykorzystać urządzenie do podnoszenia lub kontrolowanego opuszczania użytkownika.

Jest to szczególnie istotne w przestrzeniach zamkniętych, gdzie samodzielne opuszczenie stanowiska po zdarzeniu może być niemożliwe.

Parametry KOALA R15

• Normy: EN 360, EN 1496 B

• Rodzaj: urządzenie samohamowne z funkcją ratowniczego odzyskiwania

• Długość liny: 15 m

• Materiał liny: stal ocynkowana

• Maksymalna nośność: 136 kg

• Maksymalna siła podczas zatrzymania upadku: poniżej 6 kN

• Masa: 9 kg

• Hamowanie: mechaniczne

• Automatyczne zwijanie liny: tak

• Dolny zatrzaśnik: obrotowy

• Zastosowanie: pionowe

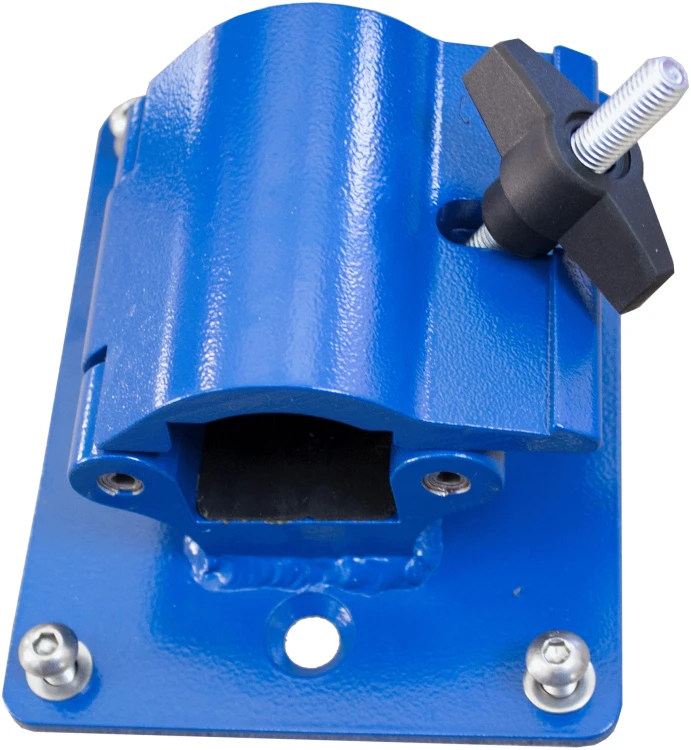

KOALA R15/1 FIXING PLATE – płyta mocująca

KOALA R15/1 FIXING PLATE to dedykowany element montażowy umożliwiający stabilne zamocowanie urządzenia KOALA R15 do konstrukcji IRUPOD.

Płyta odpowiada za prawidłowe pozycjonowanie urządzenia względem trójnogu i umożliwia przygotowanie spójnego stanowiska asekuracyjno-ratowniczego.

Dedykowana kompatybilność

Konstrukcja została dostosowana do urządzenia KOALA R15, dzięki czemu nie ma potrzeby stosowania przypadkowych uchwytów lub improwizowanych mocowań.

Stabilne połączenie

Prawidłowe osadzenie urządzenia zapewnia jego stabilność podczas rozwijania liny, zatrzymywania upadku oraz prowadzenia manewrów ratowniczych.

Prosty montaż

Mechanizm mocowania został zaprojektowany tak, aby przygotowanie stanowiska przebiegało sprawnie i nie wymagało skomplikowanych czynności.

Działanie kompletnego systemu

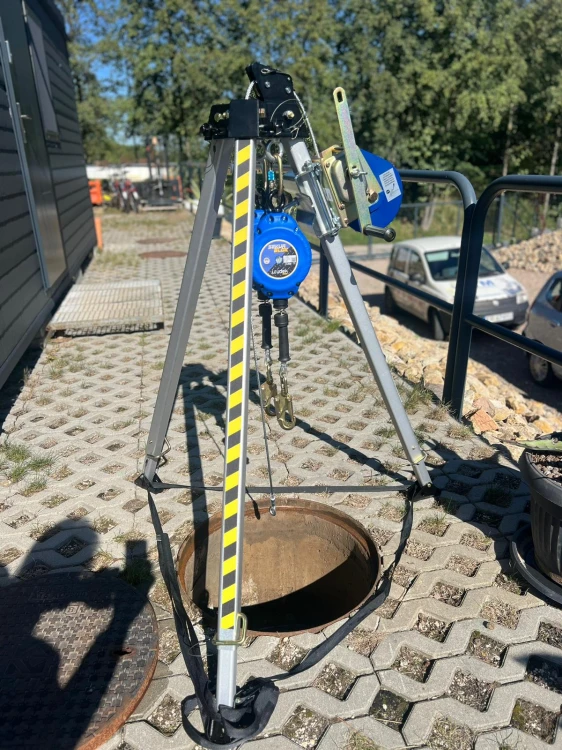

IRUPOD zostaje ustawiony centralnie nad włazem lub innym pionowym wejściem prowadzącym do przestrzeni zamkniętej. Teleskopowe nogi umożliwiają dopasowanie wysokości i rozstawu, a taśma bezpieczeństwa stabilizuje ich położenie.

KOALA R15 jest instalowana na trójnogu za pomocą dedykowanej płyty mocującej. Lina zostaje poprowadzona w kierunku użytkownika i połączona z odpowiednim punktem zaczepowym szelek bezpieczeństwa.

Podczas wejścia i wyjścia urządzenie automatycznie rozwija oraz zwija linę. Jeżeli użytkownik spadnie, mechanizm samoczynnie blokuje linę i ogranicza siłę zatrzymania.

Jeżeli użytkownik nie jest w stanie samodzielnie wydostać się z przestrzeni, urządzenie może zostać przełączone do trybu ratowniczego, umożliwiającego kontrolowane podniesienie lub opuszczenie osoby.

Takie rozwiązanie pozwala wykorzystać jedno urządzenie zarówno do bieżącej ochrony przeciwupadkowej, jak i do przeprowadzenia ewakuacji.

Ograniczenie maksymalnej masy użytkownika

IRUPOD posiada nośność konstrukcji 500 kg, jednak KOALA R15 jest przeznaczona dla użytkownika o maksymalnej masie 136 kg.

W opisanej konfiguracji właśnie parametr KOALA R15 określa maksymalną masę osoby zabezpieczanej przez urządzenie.

Parametry zestawu

• Trójnóg: IRUPOD

• Wysokość trójnogu: 115–215 cm

• Średnica rozstawu: 100–150 cm

• Masa IRUPOD: 14 kg

• Nośność IRUPOD: 500 kg

• Maksymalna liczba użytkowników konstrukcji IRUPOD: 3

• Liczba punktów kotwiczących: 3

• Urządzenie asekuracyjno-ratownicze: KOALA R15

• Długość liny KOALA R15: 15 m

• Maksymalna masa użytkownika KOALA R15: 136 kg

• Maksymalna siła powstrzymująca: poniżej 6 kN

• Mocowanie KOALA: KOALA R15/1 FIXING PLATE

• Normy: EN 795 B, CEN/TS 16415, EN 360, EN 1496 B

• Certyfikacja IRUPOD: ATEX II 2G Ex h II c T6

Zastosowanie

• Przestrzenie zamknięte

• Studzienki i włazy

• Kanały techniczne

• Zbiorniki przemysłowe

• Komory inspekcyjne

• Oczyszczalnie ścieków

• Instalacje wodociągowe i kanalizacyjne

• Przemysł chemiczny i petrochemiczny

• Energetyka

• Utrzymanie ruchu

• Ochrona przed upadkiem podczas wejścia i wyjścia

• Kontrolowane podnoszenie użytkownika

• Kontrolowane opuszczanie użytkownika

• Ewakuacja z przestrzeni zamkniętych

Irudek IRUPOD + KOALA R15 to kompletny system łączący nowoczesny trójnóg kotwiczący z trzema punktami mocowania oraz urządzenie 2 w 1 zapewniające ochronę przed upadkiem i możliwość ratowniczego odzyskania użytkownika. Lina 15 m, nośność KOALA R15 do 136 kg, funkcja automatycznego hamowania oraz dedykowana płyta montażowa tworzą praktyczne rozwiązanie do profesjonalnej asekuracji i ratownictwa w przestrzeniach zamkniętych.
